对夹式V型球阀

V型球体对夹连接球阀

    超达集团专业研制生产对夹式V型球阀等阀门产品,超达生产的对夹式V型球阀具有加载碟形弹簧或圆柱弹簧的阀座结构设计、球体V型切口设计、球体和阀座的密封面硬化处理等特点。手动对夹式V型球阀的密封球体设计成带有特殊形状的V型缺口,具有准确的截流物性和控制功能,适用于各种控制场合,具有额定流量系数大,可调比例大,密封性能优越,结构紧凑,体积小,可竖卧安装等优点。V型对夹球阀适用气体,液体,固体颗粒状介质的控制。对夹式V型球阀尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固体颗粒的控制。

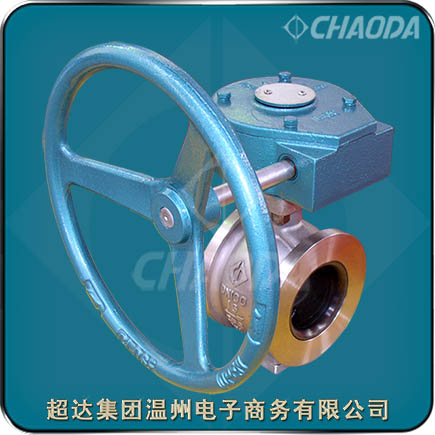

对夹式V型球阀

型号:QV677Y、TQV677Y、QV377Y等
口径:NPS1~NPS10、DN25~DN250
压力:Class150~Class300、PN16~PN40
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

对夹式V型球阀产品简介

    法兰式V型球阀适用于Class150~Class300、PN16~PN40的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的对夹式V型球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。对夹式V型球阀的驱动方式为手动、蜗轮传动、气动或电动。对夹式V型球阀一般采用法兰对夹连接。

    对夹式和法兰式V型球阀阀体都采用整体侧装式结构,结构刚性强,不容易引起变形和外泄。阀座可根据介绍和工况的需要,选金属硬密封或PTFE软密封;金属硬密封阀座表面堆悍硬质合金,V型球阀球表面镀硬铬或喷焊、离子氮气等硬化处理,使密封面使用寿命增强,耐温提高;软密封PTFE阀座或增强PTFE阀座密封性好。

对夹式V型球阀产品特点

    调节特性:钢制V型球阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此V型阀可以在广幅的变化范围内提供准确的控制。
     较大流动容积:由于它的流线型外形以及满直角回转控制缘故,使容积的较大值特别高,流通能力特别大,流通阻力小,因此可以使用较小的更加经济实用的阀门尺寸。
     超达集团V型球阀采用双轴承结构,机械稳定性能高,启动扭矩小,保证了阀门具有极好的灵敏度和感应速度。
     较大可靠(安全)性:阀体为一个整体,坚固耐用,操作不受管道压力影响,并可避免阀体渗漏。
     金属阀座的优越密封性:V型球阀采用可动金属阀座,自助补偿功能,并具有优越密封性能及超长的使用寿命。
    超强的剪切能力:V型球阀采有金属硬密封结构,V型球阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质,并具有自洁功能,避免阀门卡死现象发生。

对夹式V型球阀标准规范

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20615、HG/T 20592、JB/T 74~90
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

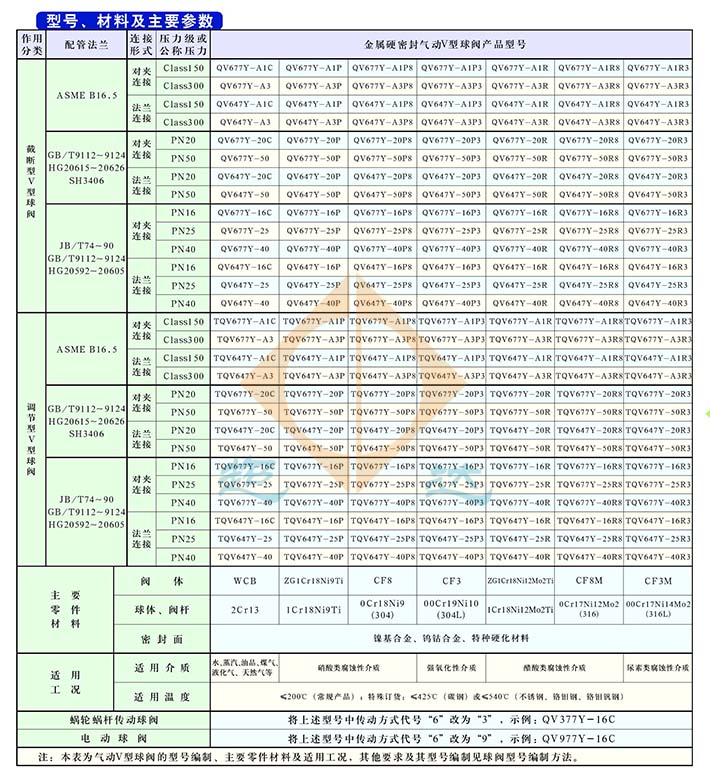

V型对夹式球阀零件部件材料

V型对夹式球阀零件部件材料

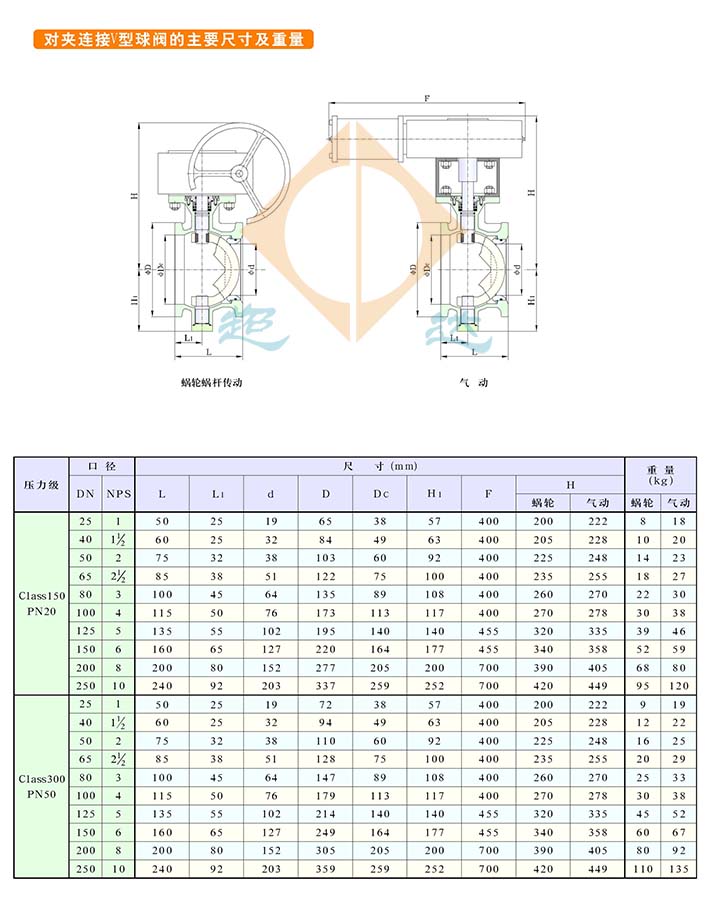

对夹式V型球阀结构外形尺寸
