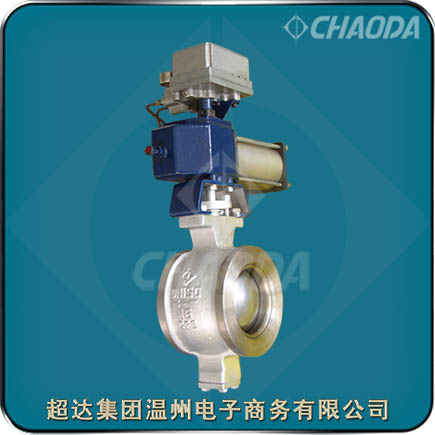

V型硬密封球阀

    超达集团专业研制生产的V型硬密封球阀具有加载碟形弹簧或圆柱弹簧的阀座结构设计、球体V型切口设计、球体和阀座的密封面硬化处理等特点。

    对夹式V型球阀和法兰式V型球阀阀体都采用整体侧装式结构，结构刚性强，不容易引起变形和外泄。阀座可根据介绍和工况的需要，选金属硬密封或PTFE软密封；金属硬密封阀座表面堆悍硬质合金，球表面镀硬铬或喷焊、离子氮气等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座或增强PTFE阀座密封性好。

型号：QV377Y、QV647Y、QV677Y、TQV647Y、TQV677Y等
口径：NPS1～NPS12、DN25～DN300
压力：Class150～Class300、PN16～PN40
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

V型硬密封球阀产品简介

    V型硬密封球阀适用于Class150～Class300、PN16～PN40的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的V型硬密封球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。V型硬密封球阀的驱动方式为手动、蜗轮传动、气动或电动。V型硬密封球阀一般采用法兰连接，也可采用对焊连接。

    硬密封对夹V型球阀的阀芯在结构上采用偏心结构，除了关闭位置外，芯座不接触其余位置，减少了磨损，V型硬密封球阀阀芯一旦打开就脱开阀座，降低了工作扭矩。同时V型球阀阀芯上独有的V型开口可很好保证阀在小开度的调节性能，解决了直行程阀在小开度工作特性不好的难题。对夹式V型球阀的流路简单，为单直通式，流动阻力小，可调范围大，流开型阀门压力恢复系数高于双座阀，更适用于发生空化的情况。

V型硬密封球阀产品特点

    超达研制生产的V型硬密封球阀阀座采用新型高弹性耐高温材料及特殊的热处理工艺，密封副采用碟片式密封结构，耐磨性好，摩擦力小，V型球阀球芯不易卡死，密封优良，使用寿命长；同时由于球芯呈特殊扇形，阀在关闭时，V型缺口与阀座产生楔形剪切作用，具有极好的切断性能和调节性能，除适宜控制纸浆，污水和含有纤维性和微小固体悬浊介质以及高温蒸气、干气体等介质外，也适用于一般介质。

V型硬密封球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20615、HG/T 20592、JB/T 74～90
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

硬密封V型球阀零件部件材料

V型硬密封球阀外形结构尺寸
