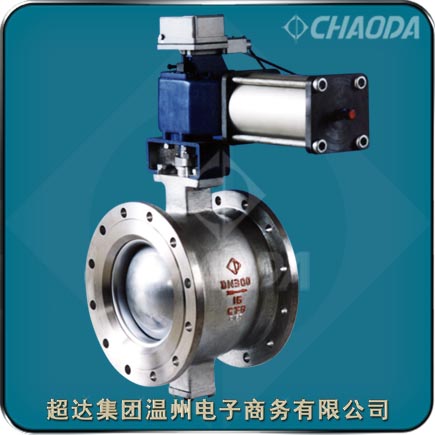

V型球阀

    V型球阀适用于Class150～Class300、PN16～PN40的各种管路上，V型球阀根据用户要求的不同，有两种不同的用途，一种是作为截断阀，用于截断或接通管路中的介质，一种是作为调节阀，用于调节管路中介质的流量等参数。截断型V型球阀的驱动装置可选用手动、蜗轮蜗杆传动、气动或电动，调节型V型球阀的驱动装置可选用气动和电动。通过通过选择碳钢、不锈钢、合金钢等阀门材质，V型球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。V型球阀的连接方式为对夹连接或法兰连接。

    V型球阀具有加载碟形弹簧或圆柱弹簧的阀座结构设计、球体V型切口设计、球体和阀座的密封面硬化处理等特点。

型号：QV337Y、QV347Y、QV47Y等
口径：NPS1～NPS12、DN25～DN300
压力：Class150～Class300、PN16～PN40
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、涡轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

超达集团温州电子商务有限公司
电话: 0086-577-57755553
传真: 0086-577-57757273
郵箱: Sale@chaodavalves.com

V型球阀产品简介

    V型球阀的调节性能是各种球阀中较佳的，主要用于对液体流量的高精度调节，使其具有等百分比的流量特性。

    金属硬密封V型球阀的使用温度一般为≤200℃，特殊订货，金属硬密封V型球阀的使用温度为≤425℃(碳钢阀体)或≤540℃(不锈钢、铬钼钢、铬钼钒钢阀体)，软密封V型球阀的使用温度一般为≤180℃(增强聚四氟乙烯阀座)。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司，专业销售“超达”牌阀门产品，阀门询价电话0577-57755553。

V型球阀产品特点

    超达研制生产的V型球阀的阀芯设计成带有特殊开关的V型缺口，流通能力大，压力损失小，并具有准确的截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型切口结构，完全解决了阀腔易沉积介质的问题。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液 及固态颗粒状的控制。因此V型球阀可广泛用于石油、化工、造纸、电力、冶金、制药、环保等工业部门的自控系统。

1、法兰连接V型球阀采用碟形弹簧或圆柱弹簧加载的可动阀座结构，阀座与V型球不会产生卡住或脱离等问题，密封可靠，使用寿命长。
2、对夹连接V型球阀的V型切口的球体与金属阀座之间具有剪切作用，特别适用于含纤维、固体颗粒、料浆等介质。
3、金属硬密封的球体与阀座密封面根据用户使用工况的不同，可分别采用喷焊镍基合金(硬度≥HRC60)、超音速喷涂钨钴合金（硬度上限≥HRC70）及特种硬化材料等多种先进工艺，适用于各种苛刻工况。
4、全开时阀门流通能力大，压力损失小，且介质不会沉积在阀体中腔。
5、结构紧凑、通用性强。截断型V型球阀密封性能好，可取代闸阀、截止阀及普通球阀等多种阀门。调节型V型球阀可调范围大，调节精度高。

    超达阀门集团股份有限公司是原浙江超达阀门股份有限公司升级而来，在1998年就通过了ISO9001国际质量管理体系认证。

V型球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20615、HG/T 20592、JB/T 74～90
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

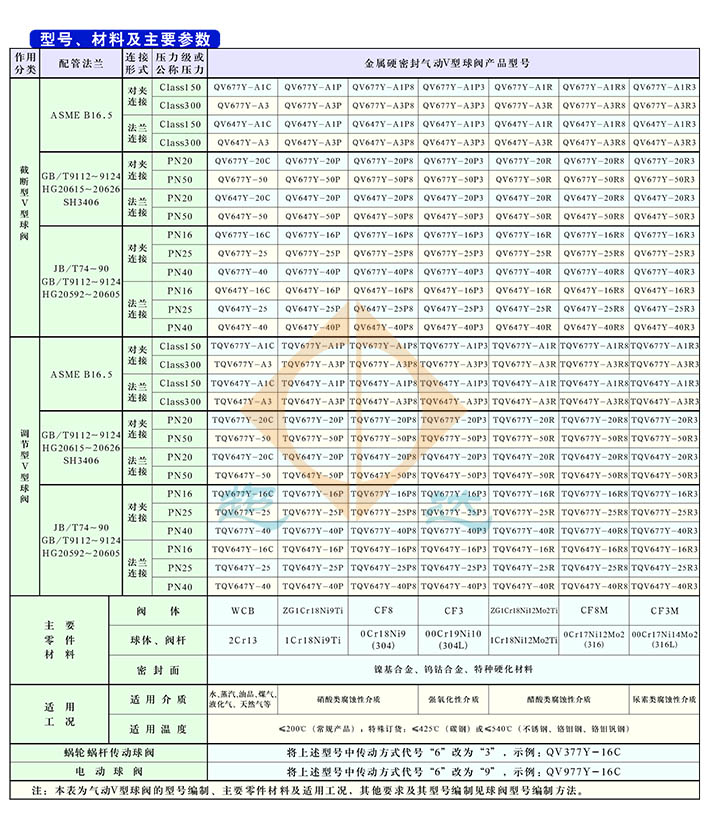

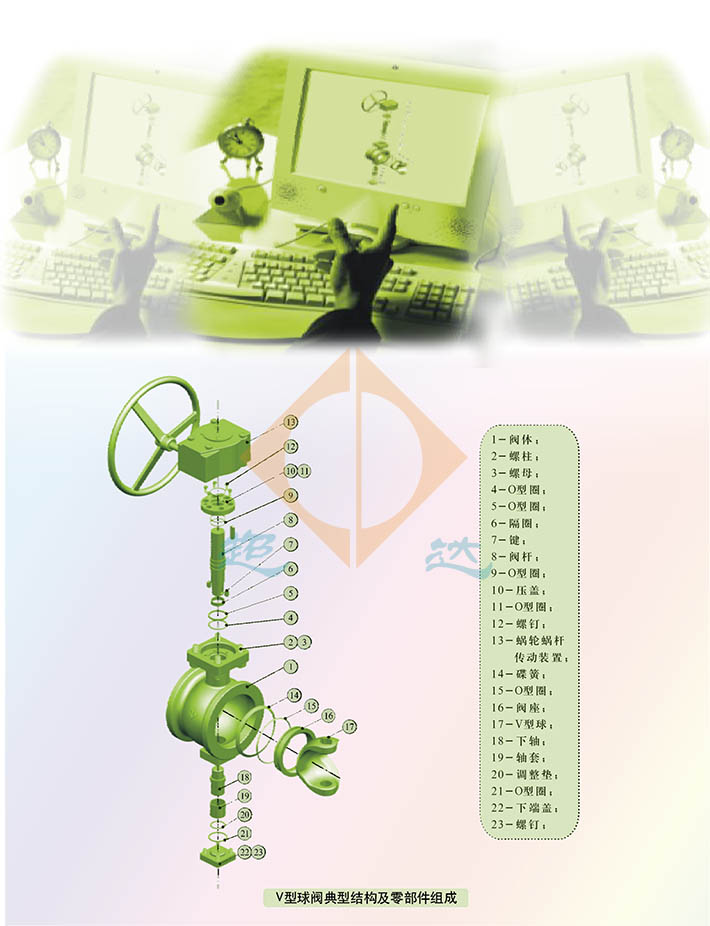

V型球阀零件部件材料

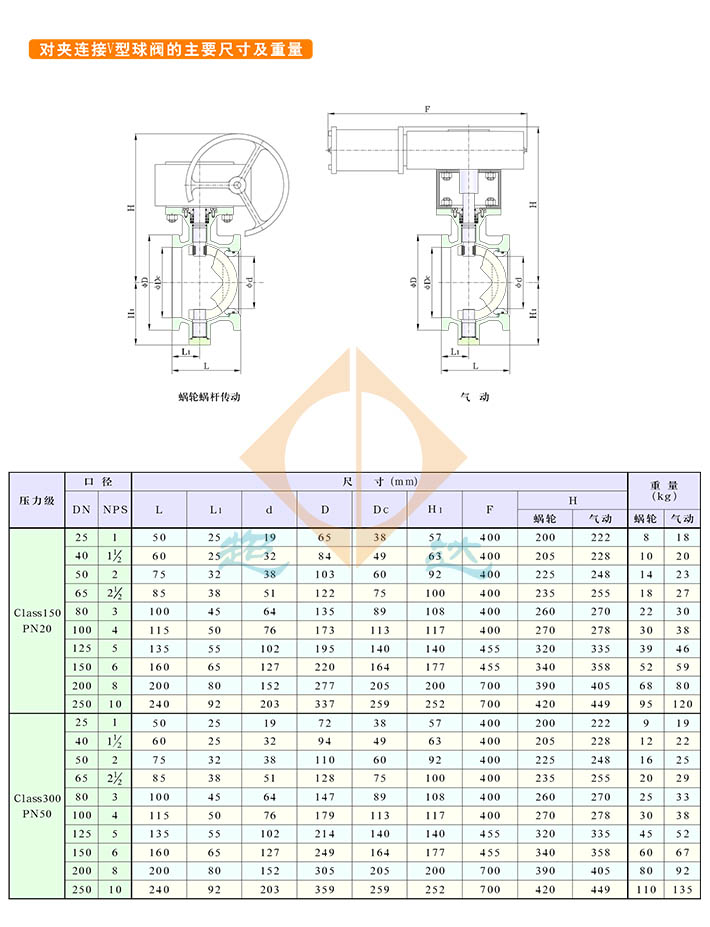

V型球阀结构外形尺寸
