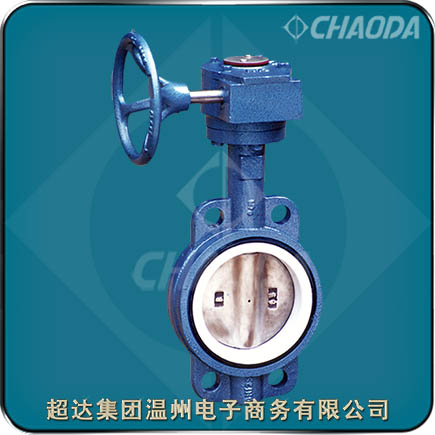

对夹连接中线衬四氟蝶阀

    超达集团专业研制生产的中线对夹式衬氟蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点。中线对夹式衬氟蝶阀密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长；中线对夹蝶阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠；橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质。

型号：D71F、D371F、D671F等
口径：NPS2～NPS48、DN50～DN1200
压力：Class150、PN6～PN16
材质：碳钢、不锈钢、合金钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：水处理，石油，化工，天然气，石化等行业

中线对夹式衬氟蝶阀产品简介

   中线对夹连接衬氟蝶阀适用于Class150、PN6～PN16的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的中线对夹式衬氟蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。中线对夹式衬氟蝶阀的驱动方式为手动、蜗轮传动、气动或电动。中线对夹式衬氟蝶阀采用对夹连接。

    中线衬氟对夹蝶阀采用对分两片式阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，衬氟对夹蝶阀采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏。

中线对夹式衬氟蝶阀产品特点

    超达研制生产的中线对夹式衬氟蝶阀具有以下特点：

    中线对夹式衬氟蝶阀密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。

    中线对夹蝶阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

    中线蝶阀蝶板采用框架结构，强度高，过流面积大，流阻小。

    橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

    整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，中线蝶阀就可使用于不同介质。

    本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

中线对夹式衬氟蝶阀标准规范

 设计制造标准：API 609、GB/T 12238
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

中线对夹式衬氟蝶阀零件部件材料

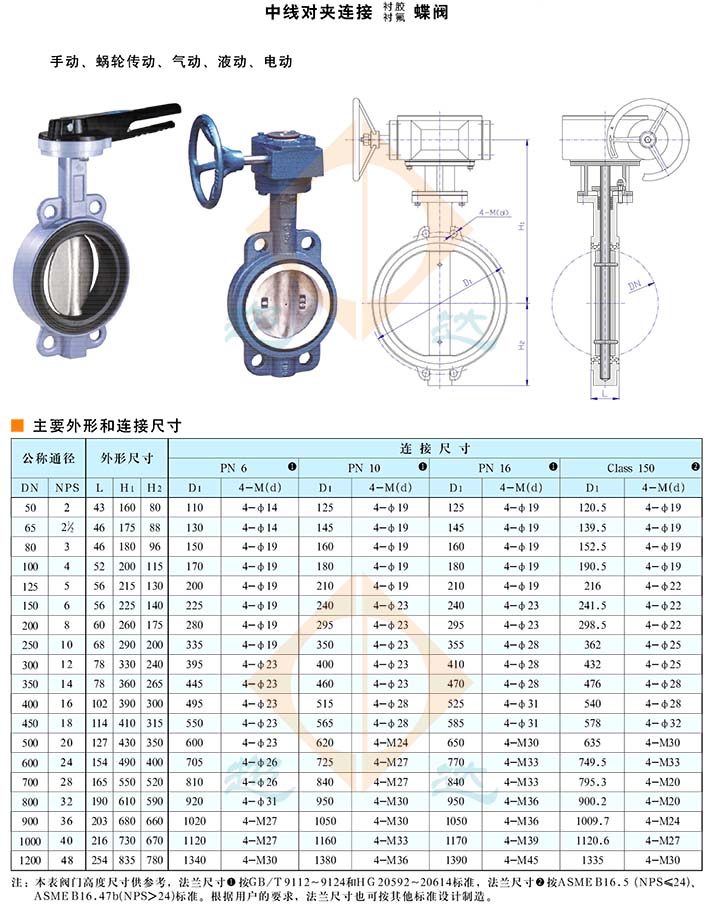

中线对夹式衬氟蝶阀结构外形尺寸

关键词：软密封蝶阀  中线  对夹式  衬氟  蝶阀   ↑
