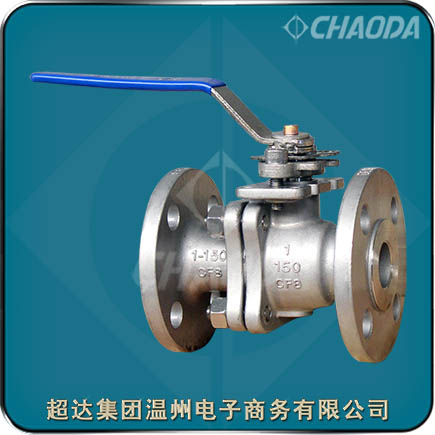

浮动式金属密封球阀

   超达阀门公司经过十多年努力，成功研制开发了包括金属密封浮动球阀在内的全系列金属硬密封浮动球阀产品，并在煤制油、煤化工、石油、化工、电力、冶金等行业得到广泛的应用，适用于Class150～Class2500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。超达集团金属硬密封球阀产品经省级科学技术成果鉴定，技术上有创新。超达金属硬密封球阀系列先后获3项国家新产品证书、3项国家火炬计划项目、35项国家专利 、中国专利新技术新产品博览会金奖、政府科学技术进步奖等荣誉。

   超达集团专业研制生产的金属硬密封浮动球阀具有采用先进的球体和阀座硬化技术、防止阀门在高温下的涨死、优异的密封性能、完全的防火结构设计、自然的防静电结构设计、双阻断及泄放功能等特点。

型号：QA41Y、QA341Y、QA641Y、QA941Y等
口径：NPS½～NPS6、DN15～DN150
压力：Class150～Class1500、PN16～PN100
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：煤化工，石油，化工，天然气，石化等行业

金属硬密封浮动球阀产品简介

    金属硬密封球阀选用不同的材质，超达集团的金属硬密封浮动球阀可分别适用于非腐蚀型介质、弱腐蚀性介质、硝酸、醋酸、氧化性介质、尿素等多种介质，特别适用于含固体颗粒介质、料浆、煤粉、灰渣等苛刻工况。金属硬密封浮动球阀的驱动方式为手动、蜗轮传动、气动或电动。金属硬密封浮动球阀一般采用法兰连接，也可采用对焊连接。

    金属硬密封浮动球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。

    QA41Y硬密封球阀采用特殊的模压工艺，使密封面致密良好，加之V型PTFE 填料组合使阀门达到零泄漏；球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性；采用全塑料衬里工艺，耐介质的强腐蚀。

    金属硬密封浮动球阀的球体与阀座完全采用金属对金属的密封方式，为了确保硬密封球阀在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊等，球体和阀座表面硬度一般可达到HRC60以上，较高可达HRC74以上。密封面材料耐温可达540℃，较高可达980℃。金属硬密封浮动球阀材料的结合强度可以达到10000PSI以上，密封面材料还具有很好的耐磨擦、耐冲击等性能。

金属硬密封浮动球阀产品特点

    超达公司金属硬密封浮动球阀除了具有防止误操作、防止阀杆飞出、设置驱动装置安装平台等结构特点外，还具有如下独特的特点：

    采用先进的球体和阀座硬化技术

    超达公司金属硬密封浮动球阀的球体与阀座完全采用金属对金属的密封方式，为了确保金属硬密封球阀在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊以及采用高强度高硬度陶瓷材料等，球体和阀座的表面硬度一般可以达到HRC60以上，较高可达HRC74以上。密封面材料耐温一般可达540℃，较高可达980℃。材料的结合强度可以达到10000PSI以上。密封面材料还具有很好的耐磨擦、耐冲击等性能。超达金属硬密封浮动球阀能够适用于绝大多数的苛刻工况条件。

    防止阀门在高温下的涨死

    高温工况下由于热膨胀而容易引起球体与阀座的涨死，从而导致阀门无法开启。超达金属硬密封球阀采用了碟簧或弹簧加载的专利密封结构，在高温下零部件的热膨胀可以被碟簧或弹簧所吸收，故能够保证阀门在高温下不会被涨死，并能够在高温下灵活启闭。

    优异的密封性能

    采用独特的球体研磨工艺，通过球体与研磨器具在空间不同方位的旋转，使球体表面达到极高的圆度和光洁度，阀门的密封性能完全达到或超过标准要求。

    完全的防火结构设计

    阀门的密封面采用金属对金属密封结构，填料采用柔性石墨，垫片采用不锈钢＋柔性石墨结构。因此，阀门即使在火灾情况下也能确保可靠的密封。

    自然的防静电结构设计

    金属硬密封浮动球阀的阀体、阀座、球体等金属零件紧密接触，自然形成了静电通道。因此，金属硬密封浮动球阀不需要设置专门的防静电装置。

    双阻断及泄放功能

    超达金属密封浮动球阀采用球后阀座密封结构。一般采用单向密封，并在阀体上标有流向。如用户有特殊要求，可以采用超达双向密封的专利结构。

金属硬密封浮动球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237、GB/T 21385-2008
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

金属硬密封浮动球阀零件部件材料

金属硬密封浮动球阀结构外形尺寸
