整体式球阀

一体式结构球阀

    整体式球阀不同于全焊接球阀,虽然外形差不多,但整体式球阀的连接方式是法兰连接。超达集团专业研制生产的整体式球阀具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等特点。

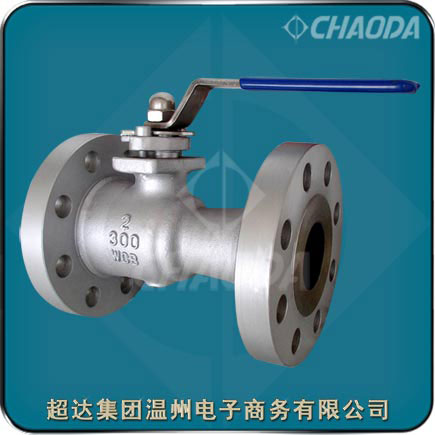

整体式球阀

型号:QZ41F、QZ641F、QZ941F
   口径:NPS1½~NPS6、DN40~DN150
压力:Class150~Class300、PN16~PN40
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

整体式球阀简介

    整体式球阀适用于Class150~Class300、PN16~PN40、JIS10K~20K的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。整体式球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。整体球阀通常采用法兰连接。

    整体式球阀不同于全焊接球阀,虽然外形差不多,但整体式球阀的连接方式是法兰连接,而全焊接球阀的连接方式为焊接。

    整体式球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。整体式球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了整体式球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。

整体式球阀特点

    超达研制生产的整体球阀具有性能稳定、密封可靠、磨擦力开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长特点。

整体式球阀产品标准

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20615、HG/T 20592、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

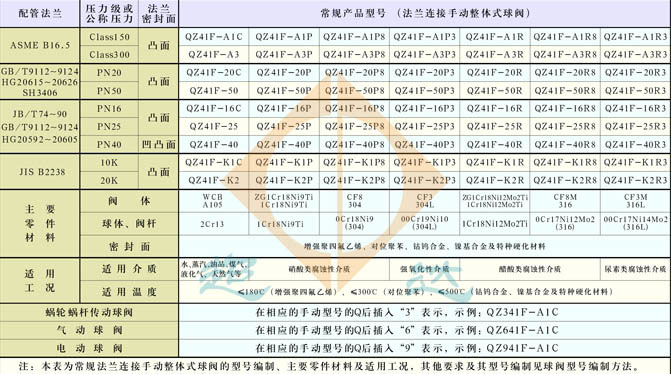

整体式球阀零部件材料

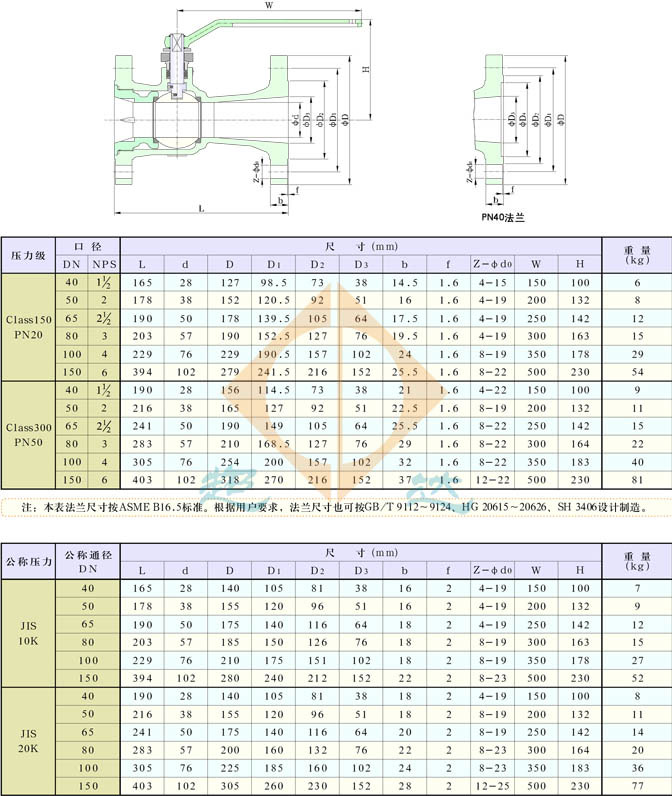

整体式球阀结构外形尺寸

关键词:整体式球阀  球阀

转载须注明:

本文来自:阀门网.com

文章标题:整体式球阀

本文地址:http://www.gatevalve.cn/BallValve/OnePiece-BallValve.html
