固定球阀系列有铸钢,锻钢,不锈钢,软密封,硬密封,低温等固定式球阀

固定球阀系列

    超达集团专业研制生产的固定球阀的特点有:密封脂紧急注射装置、双阻断及泄放功能、完全的防火结构设计、中腔自动泄压、球前球后双重密封结构设计、阀杆的防吹出结构设计、放静电结构、驱动装置安装平台的设置等。

    Q47F固定式球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。固定球阀浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司,依托超达阀门集团股份有限公司(简称“超达集团”)严格的质量管理和保证体系,省级研发队伍(省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心和研发中心、省级阀门中试基地),先进的加工制造设备,完善的理化试验和检验方法,为用户提供质量可靠的阀门产品!

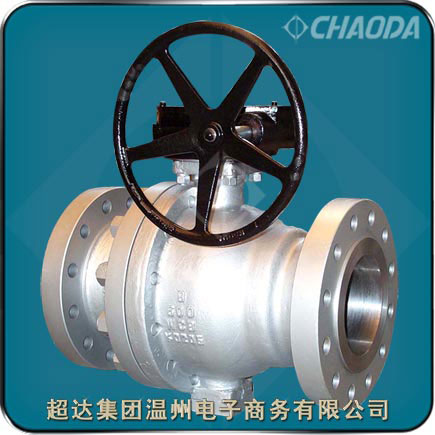

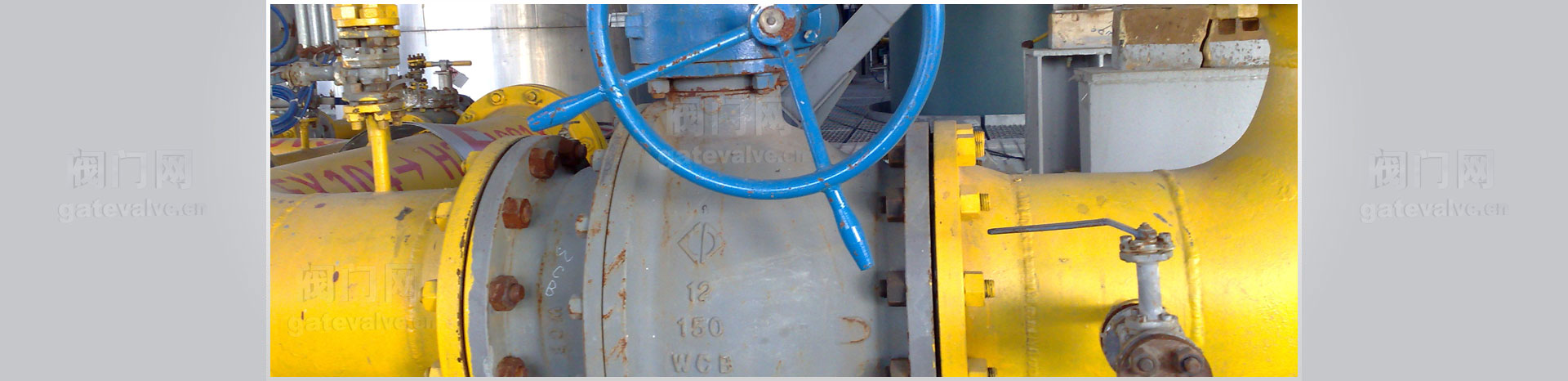

固定球阀

型号:Q347F、Q647F、Q947F、QA47F等
口径:NPS1½~NPS48、DN40~DN1200
压力:Class150~Class2500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

超达集团温州电子商务有限公司
电话: 0086-577-57755553
传真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

固定球阀产品简介

    固定球阀适用于Class150~Class2500、PN16~PN160的各种管路上,用于截断或接通管路中的介质。通过选择碳钢、不锈钢、合金钢等阀门材质,超达集团的固定球阀系列有铸钢,锻钢,不锈钢,软密封,硬密封,低温等固定式球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。固定球阀的驱动装置可选用手动、蜗轮传动、气动或电动。固定球阀一般采用法兰连接,也可采用对焊连接。

    球阀是用带有圆形通孔的球体作为启闭件,在阀杆驱动下球体围绕阀杆中心作90度旋转,完成启闭功能。根据球阀的结构形式,主要有浮动球阀和固定球阀两种;根据球阀的材料构成,主要有铸钢球阀、锻钢球阀两种;根据球阀密封面的特点,主要有软密封球阀和金属硬密封球阀两种;根据球阀阀体结构,主要有分体式固定球阀、上装式固定球阀和全焊接球阀三种。球阀用于截断或接通管路中的介质,广泛应用于石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等领域,特别是在石油、天然气、国家储备油库以及炼油裂解装置上广泛应用。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司,专业销售“超达”牌阀门产品,阀门询价电话0577-57755553。

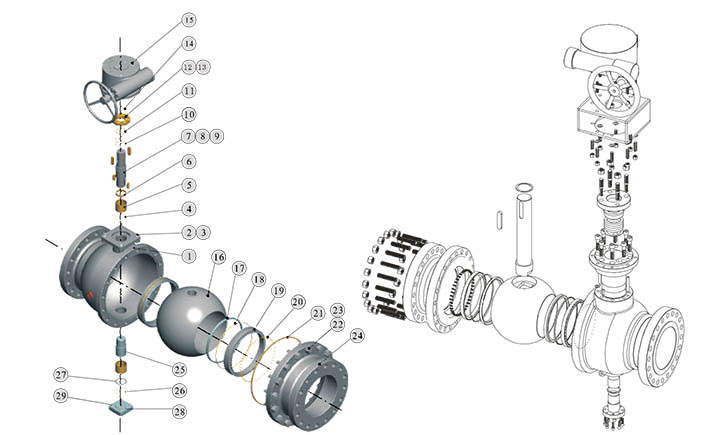

固定球阀典型机构及零部件组成

1-阀体;2-螺柱;3-螺母;4-O型圈;5-轴套;6-隔圈;7-阀杆;8-键;9-键;10-O型圈;11-垫片;12-压盖;
13-螺钉;14-O型圈;15-蜗轮蜗杆传动装置;16-球体;17-密封圈;18-O型圈;19-阀座;20-弹簧;21-垫片;
22-螺柱;23-螺母;24-阀盖;25-下轴;26-O型圈;27-调整垫;28-下端盖;29-螺钉

固定球阀产品特点

    超达研制生产的固定球阀具有产品密封脂紧急注射装置、双阻断及泄放功能、完全的防火结构设计、中腔自动泄压、球前球后双重密封结构设计、阀杆的防吹出结构设计、放静电结构、驱动装置安装平台的设置等特点。

    超达阀门集团股份有限公司是原浙江超达阀门股份有限公司升级而来,在1998年就通过了ISO9001国际质量管理体系认证。

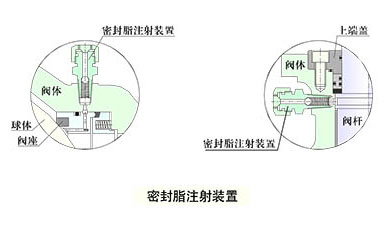

    密封脂紧急注射装置
    根据用户要求,超达固定球阀可以设置密封脂紧急注射装置,对于DN150(NPS6)以上的固定球阀,在阀杆和阀座上均装有密封脂注射装置,而对于DN125以下的固定球阀,在阀门中腔装有密封脂注射装置。当阀座密封圈或阀杆O型密封圈因意外事故损坏时,可通过密封脂注射装置注射密封脂,以防止介质通过阀座密封圈和阀杆的泄漏。

    双阻断及泄放功能

    超达固定球阀一般采用球前阀座密封结构。Q47F手动固定球阀的两个阀座能独立切断进口端和出口端的介质,实现双阻断功能。 当球阀关闭时,即使阀门进出口两端同时受压,阀门中腔和两端通道也可以被相互阻断,中腔内的剩余介质可以通过泄放阀排出。

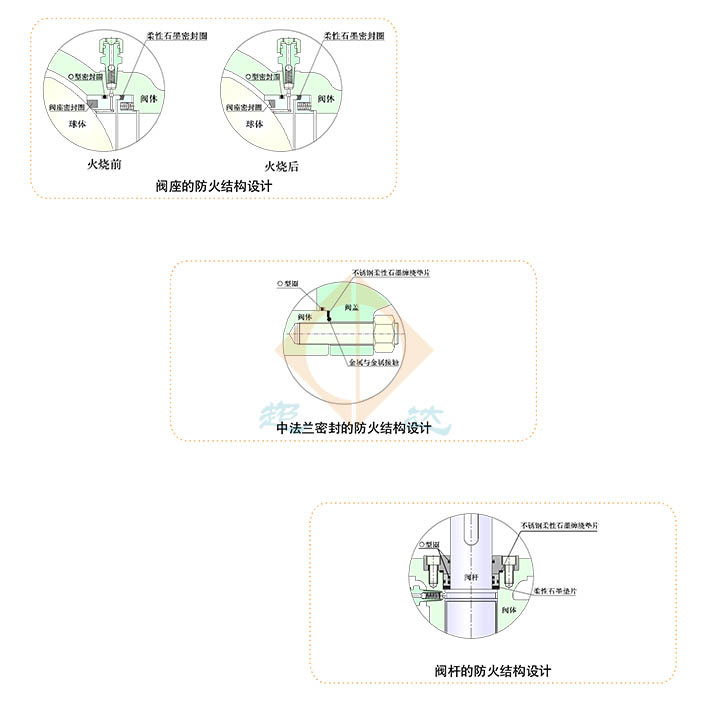

    防火结构设计

    在阀门的使用现场发生火灾时,当聚四氟乙烯、橡胶等非金属材料制作的阀座密封圈、阀杆的O型密封圈以及中法兰O型密封圈在高温下损坏后,超达硬密封固定球阀能够借助于特别设计的金属对金属辅助密封结构或柔性石墨密封结构,有效地控制阀门的内漏和外漏。对于用户有防火要求的固定球阀,超达公司的防火结构设计均符合API 607、API 6FA、BS 6755及JB/T 6899等标准规范的要求。

    阀门中腔的自动泄压

    当滞留在阀门中腔的液体介质由于温度升高而汽化,导致中腔压力异常升高时,不需通过安全阀,中腔内的介质能够依靠其本身的作用力推动阀座而自动泄压,从而确保阀门的安全,这也对保证阀门在输送液体介质时的安全性非常重要。

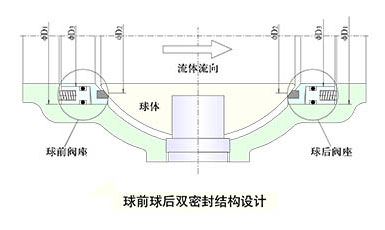

    球前球后双重密封结构设计

    对于某些特定的工况要求以及用户要求,超达固定球阀可以采用球前球后双重密封结构设计,即使其中一个密封副因意外情况密封失效,阀门仍然能够正常工作,从而提高了阀门的密封可靠性。

    阀杆防吹出结构设计

    阀杆采用防吹出结构设计。下端大上端小的阀杆在上端盖和螺钉的定位下,即使在阀腔异常升压的情况下,也能保证阀杆不会被介质吹出。

    防静电结构

    固定球阀的球体通过相互间紧密接触的下轴、调整垫、下端盖,与阀体形成静电通道。从而可将球体与阀座开关过程中摩擦产生的静电通过阀体引到大地,防止静电火花可能引起的火灾或爆炸等危险。

    驱动装置安装平台的设置

    超达公司的固定球阀均设置了安装驱动装置的支架平台,可以方便的安装蜗轮蜗杆传动装置、气动装置、电动装置、液动装置以及气液联动装置等。

固定球阀标准规范

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

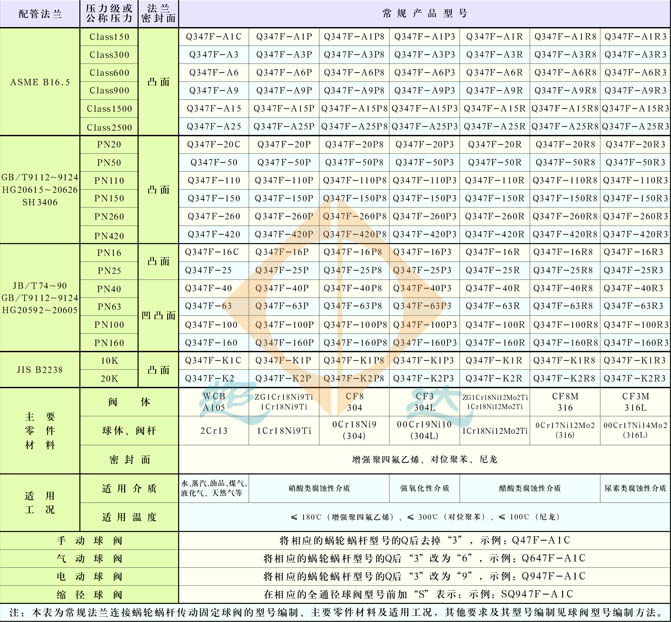

固定球阀零件部件材料
