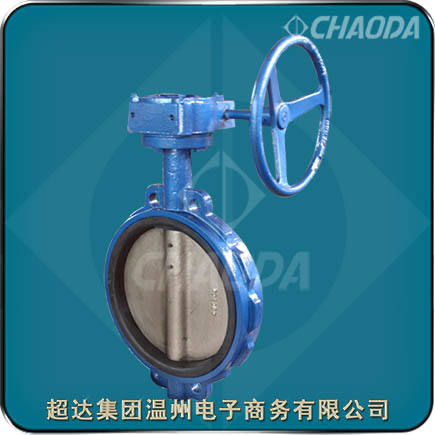

中线结构对夹连接蝶阀

    超达集团专业研制生产的中线对夹式蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点。中线对夹式蝶阀是一种衬胶环保防腐蝶阀，不仅具有优良的防腐、耐磨、减磨性能，而且具有无毒、抗菌、防霉等特点，更有操作力矩小，维修方便，外形美观等突出优点。

型号：D71、D371、D671、D971等
口径：NPS5～NPS48、DN50～DN1200
压力：Class150、PN6～PN16
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

中线对夹蝶阀产品简介

    中线对夹式蝶阀适用于Class150、PN6～PN16的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达的中线对夹式蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。中线对夹式蝶阀的驱动方式为手动、蜗轮传动、气动或电动。中线对夹式蝶阀一般采用对夹连接。中线蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为较密封型和硬密封型两种。对夹中线软密封蝶阀一般采用橡胶环密封，硬密封型通常采用金属环密封。

中线对夹式蝶阀产品特点

    超达研制生产的中线对夹式蝶阀特点有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，驱动力矩小、操作简便、迅速，并且对夹中线软密封蝶阀还同时具有优良的流量调节功能和密封性能，可达到完全密封，气体试验泄露为零。

中线对夹连接蝶阀标准规范

 设计制造标准：API 609、GB/T 12238
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

中线对夹式蝶阀零部件材料

中线对夹式蝶阀结构外形尺寸
