钢制浮动球阀具有可靠的阀座密封和阀杆密封,防火结构,防静电结构,防止误操作结构设计,可安装驱动装置的支架平台。驱动装置有手动,蜗轮,气动,电动。连接方式有法兰式,对夹式,对焊式。

中国阀门网

浮动球阀系列有软密封,硬密封,铸钢,锻钢,不锈钢,低温浮动式球阀等

浮动球阀系列

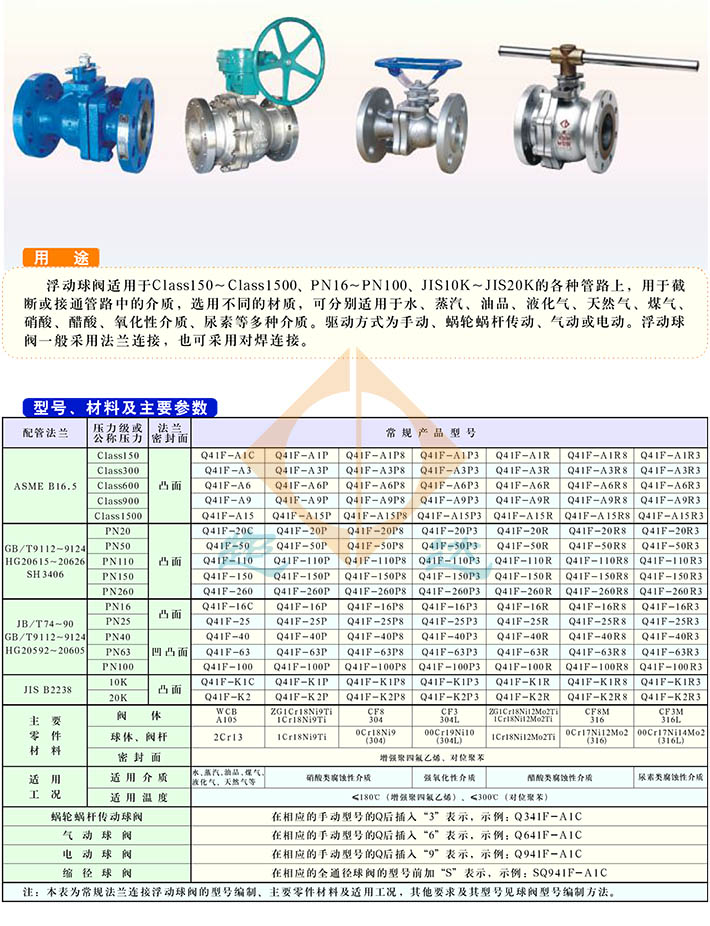

    浮动球阀适用于Class150~Class1500、PN16~PN100、JIS10K~JIS20K的各种管路上,用于截断或接通管路中的介质,通过选择碳钢、不锈钢、合金钢等阀门材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。驱动装置可选用手动、蜗轮蜗杆传动、气动或电动。浮动球阀一般采用法兰连接,也可采用对焊连接。

    超达集团专业研制生产浮动球阀等阀门产品,超达生产的软密封,硬密封,铸钢,锻钢,不锈钢,低温等浮动球阀具有可靠的阀座密封、完全的防火结构设计、阀杆的可靠密封、自然的防静电结构、防止误操作结构设计、可安装驱动装置的支架平台。浮动球阀型号有:QA41F、QA41Y、QA341F、QA641F、QA941F等。球阀主要用于截断或接通介质,也可用于流体的调节与控制,V型球阀能够进行比较准确的流量调节与控制,而三通球阀则用于分配介质和改变介质的流向。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司,依托超达阀门集团股份有限公司(简称“超达集团”)严格的质量管理和保证体系,省级研发队伍(省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心和研发中心、省级阀门中试基地),先进的加工制造设备,完善的理化试验和检验方法,为用户提供质量可靠的阀门产品!

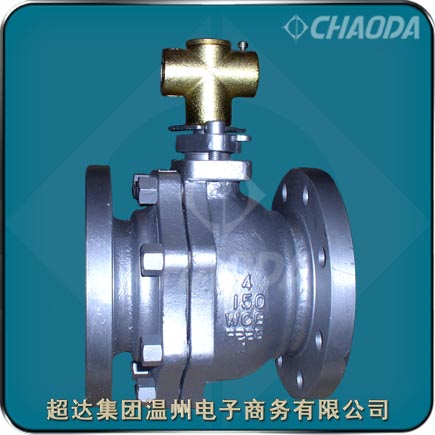

浮动球阀

型号:QA41F、QA341F、QA641F、QA941F
口径:NPS1/2~NPS10、DN15~DN250
压力:Class150~Class1500、PN16~PN100
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

浮动球阀产品简介

    浮动球阀适用于Class150~Class1500、PN16~PN100的各种管路上,用于截断或接通管路中的介质。通过选择碳钢、不锈钢、合金钢等阀门材质,超达集团的浮动球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。浮动球阀的驱动装置可选用手动、蜗轮传动、气动或电动。浮动球阀一般采用法兰连接,也可采用对焊连接。

    超达集团将传统的填料压盖改进为填料压板与填料压套的两体式结构设计,填料压套与填料压板采用球形接触,确保填料压套始终垂直,并在填料压套内部设置了聚四氟乙烯衬套,避免了阀杆与填料压套的擦伤与磨损,并减小了阀门的操作力矩。

    浮动球阀可以设有防静电结构。采用弹簧-柱塞式静电引出装置,使浮动球阀球体与阀体之间直接形成静电通道(对于DN≤25的球阀)或通过阀杆使球体与阀体之间形成静电通道(对于DN≥32的球阀)。从而可将球阀球体与阀座开关过程中摩擦产生的静电通过阀体引到大地。

    与其它阀类相比,球阀具有如下的一些优点:1、流体阻力小,球阀是所有阀类中流体阻力较小的一种,即使是缩径球阀,其流体阻力也相当小。2、开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。5、球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。6、球阀通道平整光滑,不易沉积介质,可以进行管线通球。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司,专业销售“超达”牌阀门产品。“超达”牌阀门询价电话0577-57755553。

浮动球阀产品特点

    超达研制生产的软密封浮动球阀,硬密封浮动球阀,铸钢浮动式球阀,锻钢浮动球阀,不锈钢浮动球阀,低温球阀具有可靠的阀座密封、完全的防火结构设计、阀杆的可靠密封、自然的防静电结构、防止误操作结构设计、可安装驱动装置的支架平台等特点。

    超达阀门集团股份有限公司是原浙江超达阀门股份有限公司升级而来,在1998年就通过了ISO9001国际质量管理体系认证。

    阀座的可靠密封

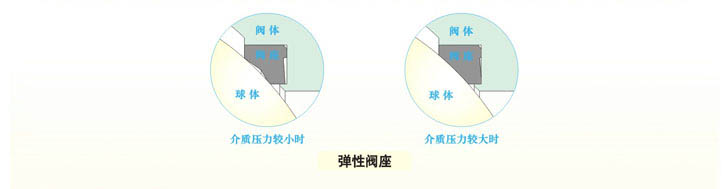

    浮动式球阀采用弹性密封圈结构设计。当介质压力较小时,浮动球阀中的密封圈与球体接触面积较小,在密封圈与球体接触处形成较大的密封比压,确保可靠密封。当介质压力较大时,随着浮动球阀密封圈的弹性变形,密封圈与球体的接触面积增大,故密封圈能承受较大的介质推力而不会损坏。

     防火结构设计

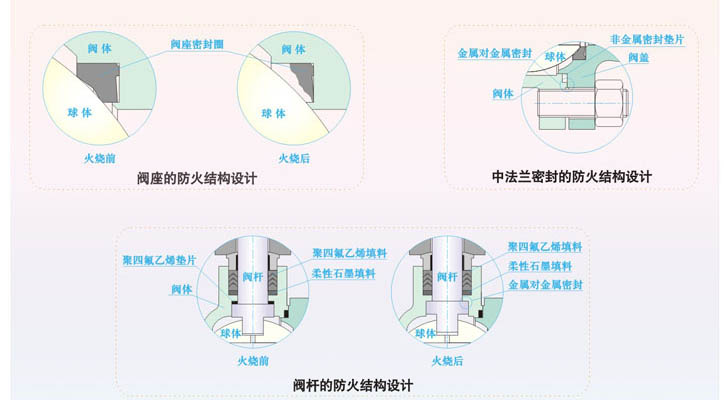

    在浮动球阀的使用现场发生火灾时,当聚四氟乙烯等非金属材料制作的阀座密封圈、阀杆上密封垫、阀杆密封填料以及中法兰密封垫片在高温下分解或破坏后,超达球阀能够借助于特别设计的金属对金属辅助密封结构,有效地控制阀门的内漏和外漏。 对于用户有防火要求的浮动球阀,超达公司的防火设计均符合API 607、API 6FA、BS 6755及JB/T 6899等标准规范的要求。

     阀杆的可靠密封

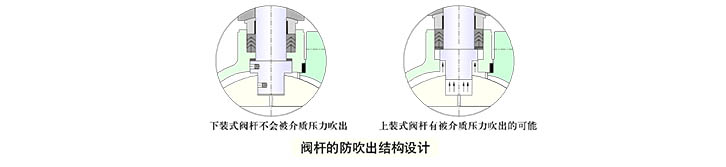

    超达浮动球阀的阀杆采用防吹出结构设计,即使在阀腔异常升压以及填料压板失效等极端情况下,也能保证阀杆不会被介质吹出。阀杆采用有到密封的下装式结构设计,倒密封的密封力随着介质压力的增高而增大,故能在各种压力下均能确保阀杆的可靠密封。

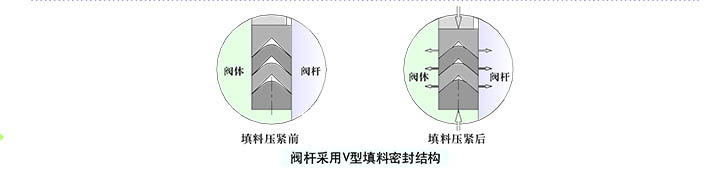

    阀杆采用V型填料密封结构,V形填料能将填料压盖的压紧力及介质力有效地转化成阀杆的密封力。

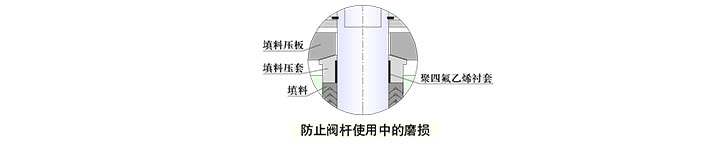

    将传统的填料压盖改进为填料压板与填料压套的两体式结构设计,填料压套与填料压板采用球形接触,确保填料压套始终垂直,并在填料压套内部设置了聚四氟乙烯衬套,避免了阀杆与填料压套的擦伤与磨损,并减小了阀门的操作力矩。

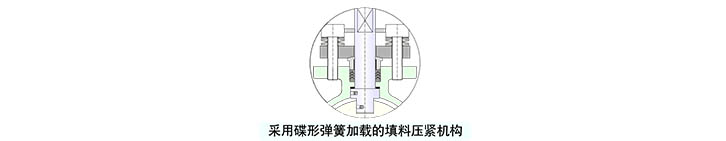

    根据用户的需要,可以采用碟形弹簧加载的填料压紧机构,使阀杆填料的密封更加可靠。

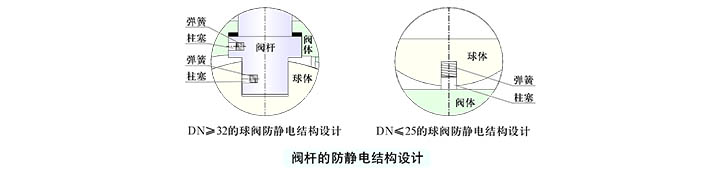

    防静电结构

    根据用户要求,球阀可以设有防静电结构。采用弹簧-钢球(或柱塞)静电引出装置,使球体与阀体之间直接形成静电通道(对于DN≤25的球阀)或通过阀杆使球体与阀体之间形成静电通道(对于DN≥32 的球阀)。从而可将球体与阀座开关过程中摩擦产生的静电通过阀体引到大地,防止静电火花可能引起的火灾或爆炸等危险。

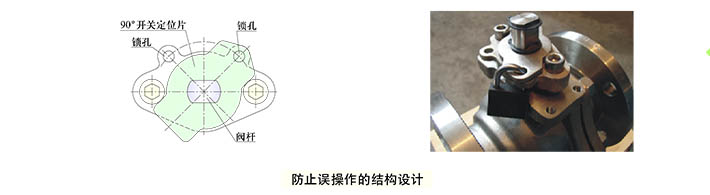

    防止误操作

    设置了带锁孔的90°开关定位片,根据需要可以加锁,防止误操作。阀杆头部安装手柄的部位采用扁形设计,当阀门开启时,手柄与管道平行,当阀门关闭时,手柄与管道垂直,能够确保阀门的开关指示不会发生错误。

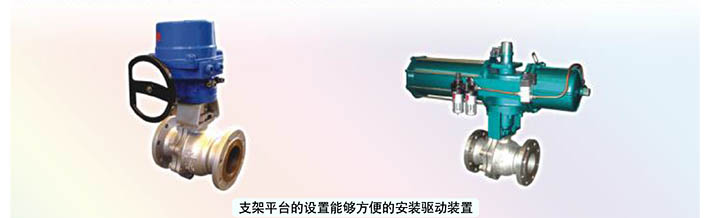

    驱动装置安装平台的设置

    超达公司的浮动球阀均设置了安装驱动装置的支架平台,通过驱动装置支架,可以方便的安装蜗轮蜗杆传动装置、气动装置或电动装置。

浮动球阀规范

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

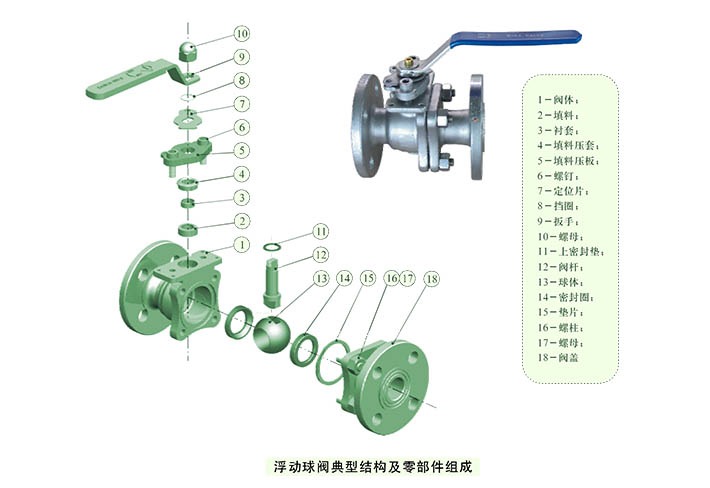

浮动球阀零件部件材料
