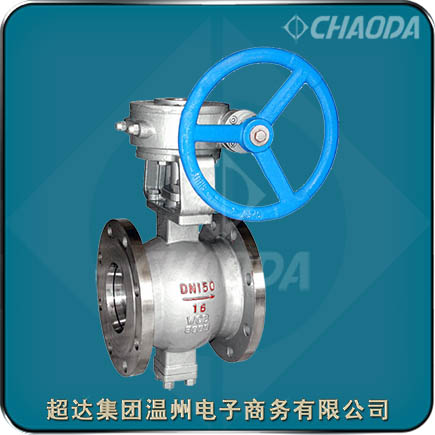

法兰式V型球阀

    超达集团专业研制生产的法兰式V型球阀具有加载碟形弹簧或圆柱弹簧的阀座结构设计、球体V型切口设计、球体和阀座的密封面硬化处理等特点。

    V型调节球阀适用气体，液体，固体颗粒状介质的控制。由于法兰式V型球阀球体和阀座之间是无间隙回转，所以法兰式V型球阀具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固体颗粒的控制。因此法兰式V型球阀被广泛用于石油、化工、电力、造纸、冶金等行业。

型号：QV347Y、QV647Y、TQV647Y、QV947Y等
口径：NPS1～NPS10、DN25～DN250
压力：Class150～Class300、PN16～PN40
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

法兰式V型球阀产品简介

    法兰式V型球阀适用于Class150～Class300、PN16～PN40的各种管路上，用于截断或接通管路中的介质。超达可根据用户需求，选择不同的阀门材质，法兰式V型球阀适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。法兰式V型球阀的驱动方式为手动、蜗轮传动、气动或电动。

    V型球阀的V型切口的球芯与金属阀座之前具有剪切作用，特别适用于含纤维、微小固体颗粒、料浆等介质；蜗轮传动V形切断球阀还有调节并可靠定位能力， 流量特性为近似百分比，可调范围广；采用板簧加载的可动阀座结构，阀座与球芯不会产生卡阻或脱离等问题，密封可靠，使用寿命长。

法兰式V型球阀产品特点

    超达研制生产的法兰式V型球阀具有加载碟形弹簧或圆柱弹簧的阀座结构设计、球体V型切口设计、球体和阀座的密封面硬化处理等特点。

    法兰式V型球阀是一种直角回转结构的高级控制阀。V型球阀长期不需要修理，使用寿命长，采用双轴承结构，机械稳定性高，启动扭距小，保证了阀门有良好的灵敏度和感应速度。V型球阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死的现象发生。

法兰式V型球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20615、HG/T 20592、JB/T 74～90
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

法兰V型球阀零件部件材料

法兰式V型球阀结构外形尺寸
