对夹式保温球阀

对夹式保温球阀

    对夹式保温球阀是超达集团开发研制的专利产品,保温夹套对夹球阀具有自然的防静电结构、防止误操作结构、阀杆的可靠密封、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。保温夹套球阀一般为手动,也可采用蜗轮蜗杆传动、气动或电动。对夹式保温球阀的两端法兰之间焊装一个金属夹套,在保温球阀的侧面、底部装有夹套的连接口,用于蒸汽或导热油的进出,从而起到对球阀的保温效果,确保粘稠介质流通正常。由于在整个球阀阀体外部增加了一个夹套。

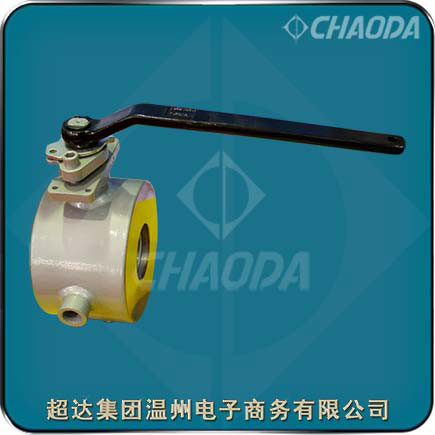

对夹式保温球阀

型号:BQ71F、BQ671F、BQ971F
口径:NPS½~NPS8、DN15~DN200
压力:Class150、PN10~PN25
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

对夹式保温球阀产品简介

    对夹式保温球阀适用于Class150、PN10~PN25的各种管路上,用于截断或接通管路中的介质。选用不同的材质,对夹连接保温球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。对夹式保温球阀的驱动方式为手动、蜗轮传动、气动或电动。

    对夹式保温球阀阀座采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。根据用户需要,可设有防静电结构。设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。

对夹式保温球阀产品特点

    超达研制生产的对夹式保温球阀采用整体式夹套结构设计,更能均匀地保温、保冷。对夹连接夹套保温球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好。铸钢夹套采用碳素钢管焊接比铸造的耐压牢固。对夹式保温球阀的通径和管径一至,介质呈直线流动,阻力小,能有效降低管路中介质热量的损失。

对夹式保温球阀标准规范

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237、GB/T 21385
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9113、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

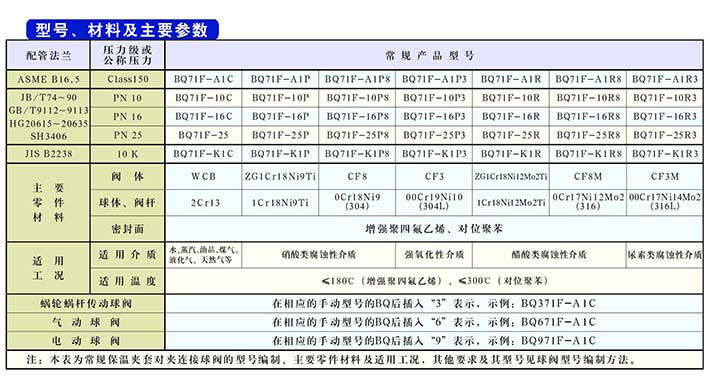

对夹式保温球阀零件部件材料

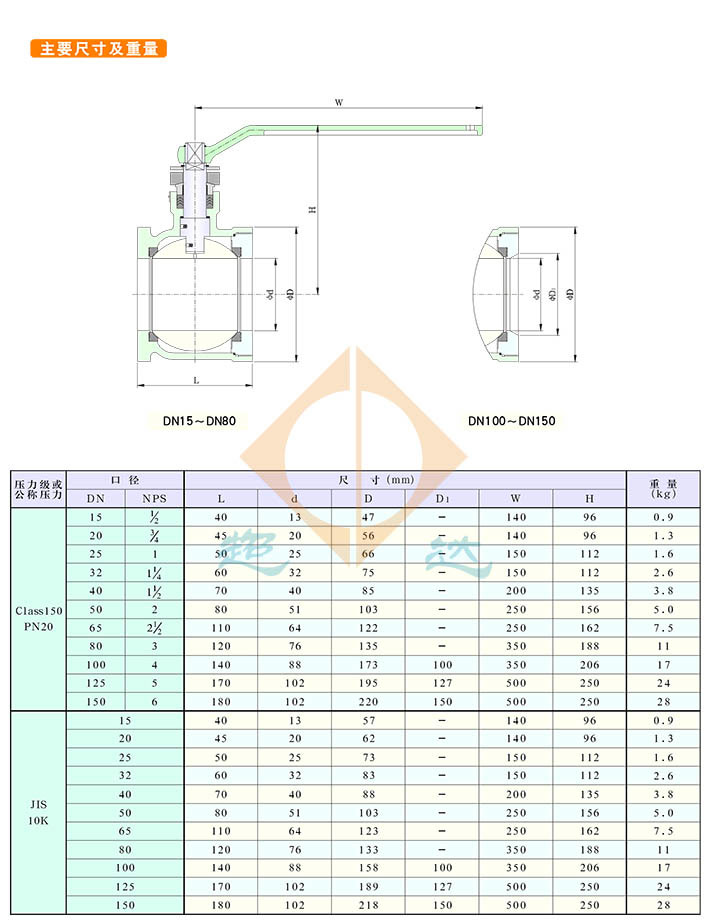

对夹式保温球阀结构外形尺寸
