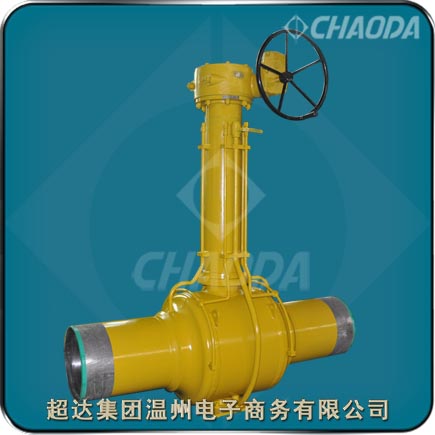

天然气全焊接管线球阀‍

    全焊接球阀主要用于长输管线，长输管线处在野外，工况条件复杂，要求阀门具有非常高的使用寿命，通常使用寿命要求很长。由于采用全焊接结构，阀门一旦出现问题将很难进行维修和更换，所以对阀门的设计和制造提出了很高的要求。超达集团专业研制生产的天然气全焊接管线球阀具有全焊接式结构、枢轴固定球设计、旋转阀座设计、阀杆及二级阀座紧急注脂密封、阀腔压力的自动内部泄放及双隔断中腔放压等特点。

    中国的西气东输一线工程完全采用进口的全焊接球阀，其它长输管线一般也采用进口的管线球阀，西气东输二线中国推进了国产化进程，采用了超达阀门集团股份有限公司研制开发的管线球阀，替代进口产品。由于天然气全焊接管线球阀阀座是由碳化特氟隆密封环及咖弹簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑。球体的加工过程有先进的计算机检测仪跟踪检测，所以球体的加工精度高。

型号：Q61Y、Q661Y等
口径：NPS1/2～NPS20、DN15～DN500
压力：Class150～Class1500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮传动、电动、气动
应用：天然气，石油，化工，石化等行业

天然气全焊接管线球阀产品用途简介

    Class150～Class1500、PN16～PN100的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的天然气全焊接管线球阀可分别适用于天然气介质。天然气全焊接管线球阀的驱动方式为手动、蜗轮传动、气动或电动。天然气全焊接管线球阀一般采用对焊连接。

1、天然气全焊接管线球阀适用于天然气
 2、城市燃气：燃气输出管道，主干线及各支线供应管道等。
 3、集中供热：大型供热设备输出管线，主干线，支线。
 4、热交换机：管道及各回路启闭。
 5、钢铁厂：各种流体管道，废气排放管道，煤气和热力供应管道，燃料供应管道。
6、各种工业设备：各种热处理管道，各种工业煤气和热力管道。

天然气全焊接管线球阀产品特点

   超达研制生产的天然气全焊接管线球阀具有全焊接式结构、枢轴固定球设计、旋转阀座设计、阀杆及二级阀座紧急注脂密封、阀腔压力的自动内部泄放及双隔断中腔放压等特点。

    Q61Y全焊接球阀的末端焊接采用电焊或手工焊接。应避免阀室过热。焊接末端距离不能过短，确保不会将焊接过程产生的热量对密封材料造成破坏。安装过程中应将阀门全部打开。

    由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。密封环本体采用含量25%Carbon(碳素)的CPTFE材质，保障完全无泄漏(0%)。直埋式焊接球阀可以直接埋于地下，不用建高大型阀门井，只需在地面上设置小型浅井，大大节省施工费用及工程时间。可根据管道的施工及设计要求，调整阀体的长短和阀杆的高度。

天然气全焊接管线球阀标准

 设计制造标准：API 6D、GB/T 19672
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5
 试验检验标准：API 6D

天然气全焊接管线球阀材料型号

天然气全焊接管线球阀结构尺寸

关键词：全焊接球阀  管线  球阀   ↑
