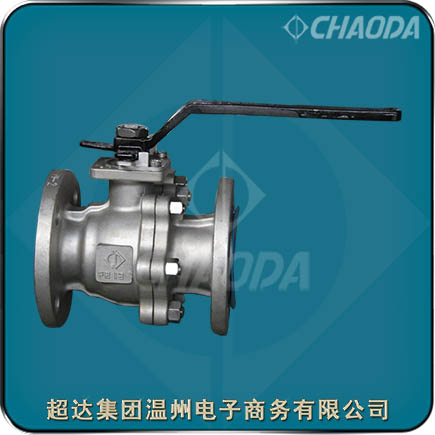

浮动式全通径球阀
浮动式全通径球阀
超达集团专业研制生产的浮动式全通径球阀具有可靠的阀座密封、完全的防火结构设计、阀杆的可靠密封、自然的防静电结构、防止误操作结构设计、可安装驱动装置的支架平台等特点,另外浮动式全通径球阀还有防火结构设计、防静电结构、防止误操作结构、驱动装置安装平台等机构。全通径球阀球体内侧大小与外侧孔径大小一致,整体呈平形状态,流体与管道平行,而缩径球阀则是外孔大于内孔,三、四通的介质流向不一致。
超达集团将传统的浮动式全通径球阀填料压盖改进为填料压板与填料压套的两体式结构设计,浮动式全通径球阀填料压套与填料压板采用球形接触,确保填料压套始终垂直,并在填料压套内部设置了聚四氟乙烯衬套,避免了浮动式全通径球阀阀杆与填料压套的擦伤与磨损,并减小了浮动式全通径球阀的操作力矩。
型号:Q41F、Q341F、Q641F、Q941F等
口径:NPS½~NPS10、DN15~DN250
压力:Class150~Class600、PN20~PN110
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业
浮动式全通径球阀产品简介
浮动式全通径球阀适用于Class150~Class600、PN20~PN110的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的浮动式全通径球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。浮动式全通径球阀的驱动方式为手动、蜗轮传动、气动或电动。浮动式全通径球阀一般采用法兰连接,也可采用对焊连接。
大多数阀门是设计成通过使闭合元件的流动通道或面积小于管线内径,而将其流量限制到某个范围。某些球阀可设计成其内部流动通道有足够尺寸使物流通过而无明显的限制,这种球阀叫做全通径球阀,因为其内部流道等于入口的全面积,全通径球阀主要用于开关和断路工况。
浮动式全通径球阀产品特点
超达研制生产的浮动式全通径球阀具有可靠的阀座密封、完全的防火结构设计、阀杆的可靠密封、自然的防静电结构、防止误操作结构设计、可安装驱动装置的支架平台等特点。
阀座的可靠密封
浮动式球阀采用弹性密封圈结构设计。当介质压力较小时,浮动球阀中的密封圈与球体接触面积较小,在密封圈与球体接触处形成较大的密封比压,确保浮动式球阀可靠密封。当介质压力较大时,随着浮动球阀密封圈的弹性变形,密封圈与球体的接触面积增大,故密封圈能承受较大的介质推力而不会损坏。
浮动式全通径球阀标准规范
设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
结构长度标准:ASME B 16.10、GB/T 12221
连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208
