切断球阀

切断球阀

    超达集团专业研制生产生产的切断球阀具有流体阻力小、开关迅速、方便、密封性能好、阀杆密封可靠、球阀的启闭只做90°转动等特点。

    超达阀门执行机构选型人员真诚希望用户提供详细的阀门类型、型号、公称直径、介质、最大差压、设计温度、切断时间的设计要求。 在气动执行器附件方面需要提供气动执行器、电磁阀、阀位开关、过滤器/减压阀等附件的作用型式、型号、接口尺寸、故障位置、手轮、型号、数量、气源接口等参数指标,执行器附件哪些需要进口品牌。以便于超达提供合适的切断阀产品。

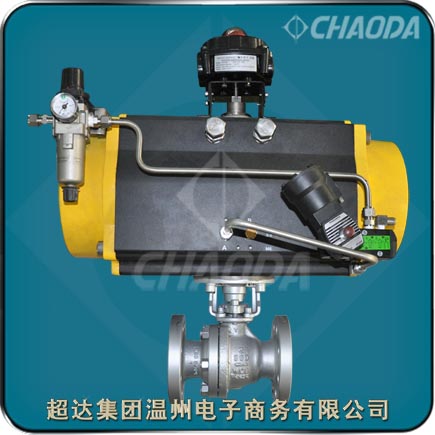

切断球阀

型号:CD-QA641Y、CD-QA941Y等
口径:NPS1/2~NPS48、DN15~DN1200
压力:Class150~Class2500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

切断球阀产品简介

    切断控制球阀适用于Class150~Class2500、PN16~PN160的各种管路上,用于截断或接通管路中的介质。超达的切断球阀适用于石化、油库装车、冶金、电力、等部门的过程自动控制系统中对输送管道中气体、液体的切断和泄放以及自动调节系统中。特别适用于各种气体、液体、料浆类流体的控制。切断球阀的驱动方式为手动、蜗轮传动、气动或电动。切断球阀一般采用法兰连接,也可采用对夹和对焊连接。

切断球阀产品特点

    超达研制生产的切断球阀有可靠的阀座密封、完全的防火结构设计、可靠的阀杆密封、自然的防静电结构设计、设有安装驱动装置的支架平台等结构结构设计。

切断球阀故障原因和故障处理办法

阀门不动作的故障原因有球体与阀座卡死,轴套与阀杆卡死,阀杆变形或折断,这三点需要检查阀门,执行机构故障需要检查执行机构。

阀门泄漏量太大的故障原因有阀全关闭时泄漏量大,密封环座腐蚀磨损的话就检查密封环座;球阀达不到全闭位置的故障原因有1、介质压差太大,2、阀体内有异物,3、执行机构输出力不够。

填料连接处泄漏的故障处理:填料压盖没压紧的话就调整压板螺栓,填料老化的话就更换填料,阀杆损坏的话就修复或更换阀杆。

切断球阀标准规范

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

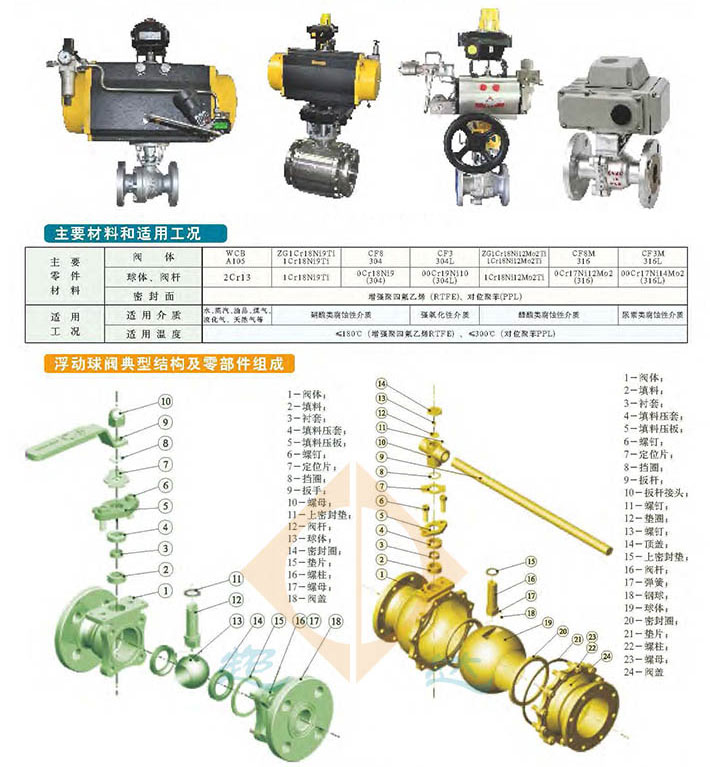

切断球阀零件部件材料

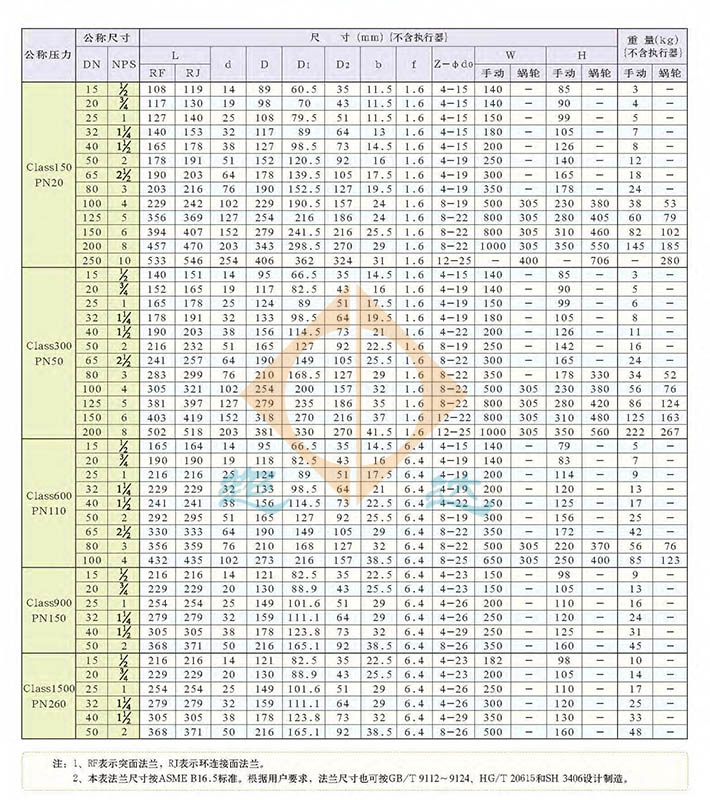

切断球阀结构外形尺寸

关键词:控制球阀  切断球阀  球阀
