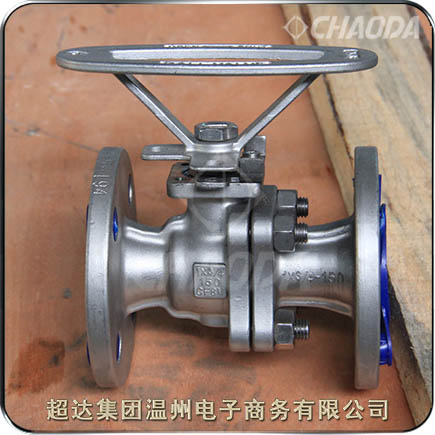

浮动缩径球阀

    浮动缩径球阀具有可靠的阀座密封、完全的防火结构设计、阀杆的可靠密封、自然的防静电结构、防止误操作结构设计、可安装驱动装置的支架平台等特点。浮动缩径球阀用于输送粘性、易结渣介质管道上的球阀应使用全通径的，方便定期的刮蜡吹扫器通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀，因其重量比全通径的球阀轻30%左右，有利于减轻管道负荷，降低成本。但是对于需要定期清管的管道来说，不管输送何种介质，都必须采用全通径球阀。按API6D标准，球阀有缩径和全通径两种，缩径球阀在DN300及以内缩一个规格，250-600缩两个规格，600以上按合同协商。

    铸钢美标浮动缩径球阀可以设有防静电结构。采用弹簧－柱塞式静电引出装置，使浮动缩径球阀球体与阀体之间直接形成静电通道（对于DN≤25的球阀）或通过阀杆使球体与阀体之间形成静电通道（对于DN≥32的球阀）。从而可将浮动缩径球阀球阀球体与阀座开关过程中摩擦产生的静电通过阀体引到大地。

型号：SQA41F
口径：NPS1/2～NPS10、DN15～DN250
压力：Class600、PN110
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

超达集团温州电子商务有限公司
 电话: 0086-577-57755553

浮动缩径球阀产品简介

    浮动缩径球阀适用于Class600、PN110的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的浮动缩径球阀适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。浮动缩径球阀的驱动方式为手动、蜗轮传动、气动或电动。浮动缩径球阀一般采用法兰连接，也可采用对焊连接。

    全通径球阀为等宽流道，其尺寸不能小于标准规定的值，大概与该规格公称通径相当，如DN50全通径球阀流道通径为50左右；浮动缩径球阀流道入口宽于流道通径，流道实际通径大概比该规格小一个规格，DN50浮动缩径球阀流到通径为38左右，大致与DN40的规格相当。

浮动缩径球阀产品特点

    超达研制生产的浮动缩径球阀特点有可靠的阀座密封、完全的防火结构设计、阀杆的可靠密封、自然的防静电结构、防止误操作结构设计、可安装驱动装置的支架平台等。

    防止误操作

    设置了带锁孔的90°开关定位片，根据需要可以加锁，防止误操作。阀杆头部安装手柄的部位采用扁形设计，当阀门开启时，手柄与管道平行，当阀门关闭时，手柄与管道垂直，能够确保阀门的开关指示不会发生错误。

浮动缩径球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

浮动缩径球阀零件部件材料

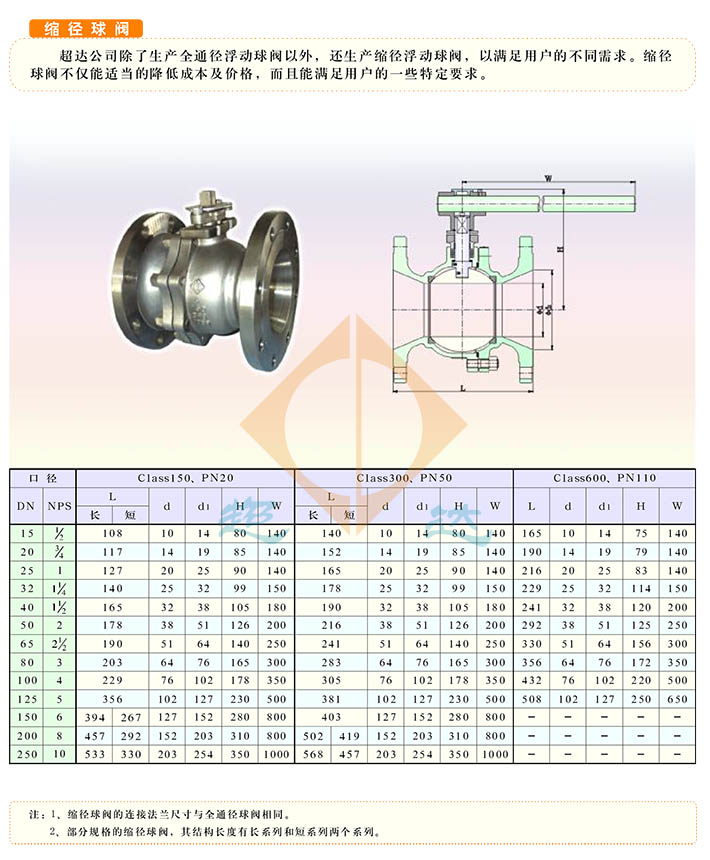

浮动缩径球阀结构外形尺寸
