不锈钢浮动式球阀

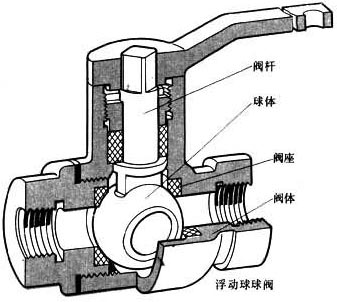

浮动球阀主要特点是球体无支撑轴，球体被两阀座夹持其中呈“浮动”状态，浮动球阀在管道上主要用于切断、分配和改变介质流动方向。浮动球阀主要特点的阀座密封设计、可靠的倒密封阀封杆、防火静电功能、自动泄压和锁定装置等结构特点。

浮动球阀适用于：化工，石油，天然气，冶金，等行业及含硫化氢介质，杂质多，腐蚀严重的天然气长输管线。



浮动球阀的主要结构特点为：

1.阀门设有开、关位置指示；
浮动式球阀的球、阀杆、手柄是一个装配单元，阀杆头部采用扁方结构，由手柄所处位置容易辨别出是阀门处于开位置或关位置。当手柄或阀杆头部的扁方与管线平行时，阀门处于全开位置；当手柄或阀杆头部的扁方与管线垂直时．阀门处于全关位置。

2.锁定装置；
为防止误操作阀门．在阀门的全开和全关位置可用挂锁锁定阀门。

3.阀杆防飞结构；
当介质通过阀门时，阀体中腔的压力可能将阀杆推出。为防止这种情况发生，在阀杆下部设置阀杆防飞结构。

4.防静电装置；

软密封球阀设计了防静电装置和防火结构。当发生火灾时，一旦阀座被烧掼，球体将直接和阀体上的金属面接触，从而阻止介质大量从烧损的阀座处泄漏。

5.防火结构；

6.独特阀座密封结构；

多年的球阀制造经验与国外先进技术的结合而设计的双线密封，可自然泄压阀座，能保证寿、低压及真空状态下的完全密封。

7.中法兰（阀体与左体连接部）无外漏结构。
浮动球阀根据不同的使用要求，以壳体材料为基础分为：普通碳钢系列（WCB&A105)；不锈钢系列(304,316);低温钢系列(LCB,LCC);抗硫系列等。

浮动式球阀适合一般工业使用。

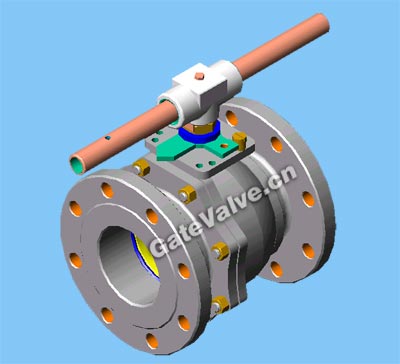

浮动球阀的三维图
