截止阀用于截断或接通管路中的介质,适用于Class150~Class1500,PN16~PN160的各种管路上,截止阀密封性能好,上密封结构设计,螺栓连接阀盖,明杆,升降阀杆,金属密封,柔性石墨填料。

中国阀门网

截止阀有铸钢,不锈钢的美标,国标,德标,氧气阀,波纹管系列

截止阀系列

    超达生产的截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于手动截止阀的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种国标截止阀非常适合作为切断或调节以及节流使用。

截止阀

型号:JA41H、JA41T1~T8、JA41W、JA41Y
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动
应用:石油,化工,天然气,石化,煤化工等行业

截止阀产品简介

    截止阀适用于Class150~Class1500、PN16~PN160的各种管路上,用于截断或接通管路中的介质。通过选择碳钢、不锈钢、合金钢等阀门材质,超达集团的截止閥可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。截止閥的驱动装置可选用手动、蜗轮传动、电动。截止閥一般采用法兰连接,也可采用对焊连接。

    美标截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大。

截止阀产品特点

    超达研制生产的截止阀具有产品密封性能好、螺栓连接阀盖;明杆;升降阀杆;金属密封等特点。

    阀体与阀盖的连接

    Class150~Class900,PN10~PN160截止閥的阀体与阀盖一般采用螺柱+螺母连接。

    中法兰密封垫片

    Class150、Class300、JIS10K、JIS20K、PN16~PN100截止伐一般采用不锈钢+柔性石墨缠绕垫片; Class600截止阀一般采用不锈钢+柔性石墨缠绕垫片,也可采用金属环垫;Class900、PN160截止閥一般采用金属环垫。

    驱动形式

    一般采用手轮传动、撞击手轮传动或齿轮传动,根据用户要求,也可采用链轮传动以及电动。

    填料密封

    一般采用柔性石墨成型填料,根据用户要求,也可采用PTFE填料、加各种金属丝的柔性石墨成型填料或复合填料。与填料接触的填料函表面区域具有好的光洁度(Ra 3.2μm),阀杆与填料接触部位精加工后进行辊挤压处理,使表面达到更高的光洁度(Ra 0.8μm)和致密度,能够确保阀杆处的可靠密封。

    蝶形弹簧加载的填料压紧机构

    根据用户要求,可以采用碟形弹簧加载的填料压紧机构,使填料的密封更加持久可靠。

    上密封结构

    所有截止阀均有上密封结构设计,碳钢截止阀一般设有一个可更换的上密封座,不锈钢阀门一般在阀盖本体上直接加工上密封座或堆焊后加工上密封座。截止阀处在全开位置时,上密封结构能够可靠密封。但是,根据API标准,不建议用户在阀门承压时通过上密封实现添加或更换填料的目的。

    阀座

    碳钢截止阀一般采用锻造阀座,阀座密封面喷焊用户规定的合金, NPS≤10 、DN≤250 截止阀的阀体与阀座一般采用可更换的螺纹连接,根据用户要求,也可采用焊接连接; NPS≥12 、DN≥300 截止閥的阀体与阀座一般采用焊接连接。不锈钢截止阀一般采用本体阀座,或在本体上直接堆焊合金,根据用户要求,也可采用螺纹或焊接阀座。

    阀杆的设计

    阀杆采用整体锻造结构,阀杆直径下限符合标准规定。

    阀杆螺母

    磅级和级截止阀的阀杆螺母一般采用ASTM A439 D2材料制作,根据用户要求,也可采用铜合金材料制作;公称压力级(国标)截止閥的阀杆螺母一般采用铜合金材料制作,根据用户要求,也可采用ASTM A439 D2材料制作。对于较大口径的截止阀,在阀杆螺母两侧配有推力滚动轴承,能够有效地减小截止阀的启闭力矩。

    特殊截止阀

    超达公司除了生产常规截止阀外,还生产波纹管截止阀、低温截止阀、夹套保温阀、电站阀、角式阀、氧气专用阀等。

截止阀标准规范

 设计制造标准:BS 1873、ASME B16.34、API 602、GB/T 12235、JB/T 7746
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

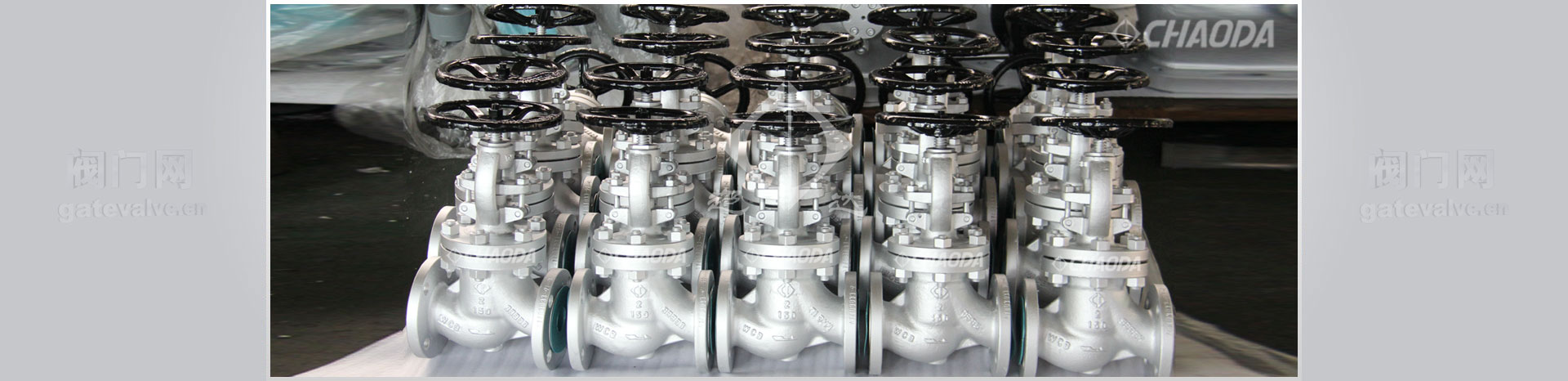

阀门产品照片展示

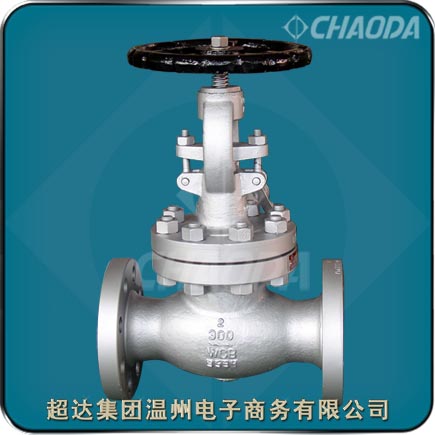

截止作用阀

截止阀门

美标阀

美标截止阀

国标阀

中国标准截止阀

氧气阀

氧气专用阀

德标阀

德标截止阀

波纹管阀门

波纹管截止阀

结构简单,密封面不易磨损及擦伤

截止阀

美标阀的阀座和阀瓣

美标截止阀

常用阀分类

截止阀的分类
