钢制闸阀按闸板和阀杆构造的分类

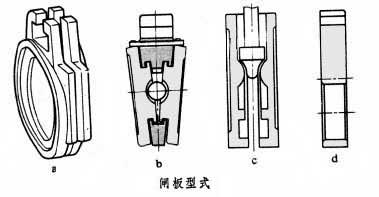

1．按闸板的构造可分为

1）平行式闸阀：密封面与垂直中心线平行，即两个密封面互相平行的闸阀。平行式闸阀通常采用双闸板结构。
在平行式闸阀中，以带推力楔块的结构较常为常见，既在两闸板中间有双面推力楔块，这种闸阀适用于低压中小口径（DN40—300mm）闸阀。也有在两闸板间带有弹簧的，弹簧能产生予紧力，有利于闸板的密封。

2）楔式闸阀：密封面与垂直中心线成某种角度，即两个密封面成楔形的闸阀。
密封面的倾斜角度一般有2°52″，3°30″，5°， 8°， 10°等，角度的大小主要取决于介质温度的高低。一般工作温度愈高，所取角度应愈大，以减小温度变化时发生楔住的可能性。

   在楔式闸阀中，又有单闸板，双闸板和弹性闸板之分。单闸板楔式闸阀，结构简单，使用可靠，但对密封面角度的精度要求较高，加工和维修较困难，易发生卡紧、擦伤现象，温度变化时楔住的可能性很大。双闸板楔式闸阀的结构较复杂，在水和蒸气介质管路中使用较多。它的优点是：对密封面角度的精度要求较低，温度变化不易引起楔住的现象，密封面磨损时，可以加垫片补偿。但这种结构零件较多，在粘性介质中易粘结，影响密封。更主要是上、下挡板长期使用易产生锈蚀，闸板容易脱落。弹性闸板楔式闸阀，的结构特点是在闸板的周边上有一道环形槽，使闸板具有适当的弹性，它具有单闸板楔式闸阀结构简单，使用可靠的优点，又能产生微量的弹性变形弥补密封面角度加工过程中产生的偏差，改善工艺性，现已被大量采用。

   特殊用途的闸阀，如长距离输油、输气的管道上用的大口径闸阀因清扫阀门和管道的需要而采用单闸板结构。


2．按阀杆的构造闸阀又可分为

1）明杆闸阀：阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现闸阀阀杆的升降。这种结构对阀杆的润滑有利，开闭程度明显，因此被广泛采用。

 2）暗杆闸阀：阀杆螺母在阀体内，与介质直接接触。开闭闸板时，用旋转阀杆来实现。这种结构的优点是：闸阀的高度总保持不变，因此安装空间小，适用于大口径或对安装空间受限制的闸阀。此种结构要装有开闭指示器，以指示开闭程度。这种结构的缺点是：阀杆螺纹不仅无法润滑，而且直接接受介质侵蚀，容易损坏。

3、闸阀的通径收缩

如果一个阀体内的通道直径不一样（往往都是阀座处的通径小于法兰连接处的通径），称为通径收缩。通径收缩能使零件尺寸缩小，开、闭所需力相应减小，同时可扩大零部件的应用范围。但通径收缩后。流体阻力损失增大。在某些部门的某些工作条件下（如石油部门的输油管线），不允许采用通径收缩的阀门。这一方面是为了减小管线的阻力损失，另一方面是为了避免通径收缩后给机械清扫管线造成障碍。
