明杆楔式闸阀

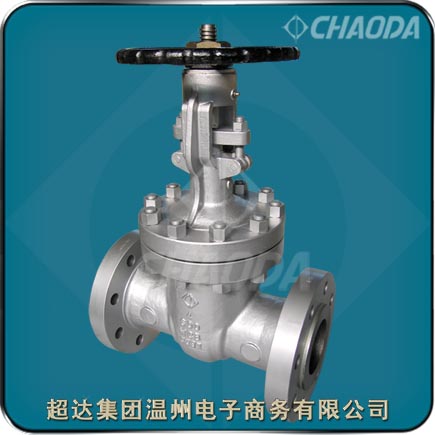

明杆楔形铸钢闸阀
明杆楔形铸钢闸阀可广泛安装于石油、电力、供热、建筑、城市给排水、医药、造纸、炼油、冶金、矿山等工业系统中使用。除配手动装置外，尚可配气动装置或电动装置构成手动闸阀、气动闸阀和电动闸阀三大类系列产品。
明杆楔式闸阀的用途
1.明杆楔式闸阀为明杆楔式闸板结构。它适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道，但明杆楔式闸阀不适用作调节流量之用。
2.本闸阀结构简单、尺寸小、使用比较可靠。
明杆楔式闸阀主要性能规范
| 阀门型号 | Z41H-16（25） | Z42Y-16（25）P | Z41Y-16（25）R |
| 公称压力 | 1.6或2.5 | 1.6或2.5 | 1.6或2.5 |
| 公称通径 | 40-600 | 40-600 | 40-600 |
| 适用温度 | ≤425 | ≤150 | ≤200 |
| 适用介质 | 汽油、蒸气、水 | 硝酸类 | 醋酸类 |
碳钢类阀门在各级温度下的较大工作压力(参考)：
| 公称压力 | 1.6 | 2.5 | ||
| 试验压力 | 强度 | 2.4 | 3.75 | |
| 密封（液） | 1.76 | 2.75 | ||
| 低压密封（气） | 0.6 | 0.6 | ||
| 介质 工作 温度 | 至200 | 较大 允许 工作压 | 1.57 | 2.45 |
| 250 | 1.37 | 2.16 | ||
| 300 | 1.23 | 1.96 | ||
| 350 | 1.08 | 1.76 | ||
| 400 | 0.98 | 1.57 | ||
| 425 | 0.88 | 1.37 | ||
楔式闸阀的结构特点和作用原理
1.楔式闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因此流动阻力较小。
2.启闭时闸板运动方向与介质流动方向相垂直，因而启闭较为省力。
3.介质流动方向不受限制，可以两侧任意方向流过，均能达到充通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。
4.明杆楔式闸阀的传动螺纹在阀体外部，便于润滑和不受流体腐蚀。因此可根据阀杆的运动方向和位置直观地判断阀所处的启闭位置，不致因误操而造成运行事故。
明杆楔式闸阀主要零件的材料
| 名称 | 材料 |
阀体、阀盖 | 炭钢、铬镍钛钢、铬镍钼钛钢 |
| 阀座 | 碳钢、不锈钢、不锈钢+硬质合金 |
| 闸板 | 碳钢、不锈钢、硬质合金、合金钢 |
阀杆 | 铬不锈钢、合金钢、不锈钢 |
| 垫片 | 不锈钢+柔性石墨 |
| 支架 | 铜合金 |
| 阀杆螺母 | 可锻铸铁、球墨铸铁 |
| 手轮 | 碳钢 |
| 填料 | 柔性石墨 |
