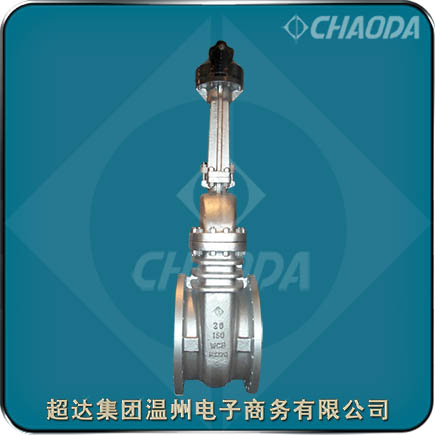

CLASS美标API单闸板闸阀‍

    超达集团专业研制生产的铸钢美标磅级闸阀具有弹性、钢制闸板结构；阀体阀盖采用螺柱螺母，压力自紧式密封结构；中法兰采用碳钢，不锈钢，柔性石墨，金属环垫等材料的密封垫片；采用手轮传动、电动、齿轮传动、链轮传动；阀门有上密封结构，辅助密封；阀座采用锻造阀座、不锈钢阀座，密封面堆焊合金等结构特点。铸钢美标磅级闸阀的结构，一般采用螺栓连接阀盖或压力自紧密封式阀盖(高压闸阀)；明杆；升降阀杆；非升降手轮；楔式单闸板(弹性或刚性)；金属密封面。

    所有磅级美标闸阀均有上密封结构设计，碳钢闸阀一般设有一个可更换的上密封座，不锈钢闸阀一般在阀盖本体上直接加工上密封座或堆焊后加工上密封座。闸阀处在全开位置时，上密封结构能够可靠密封。但是，根据API 600标准，不建议用户在阀门承压时通过上密封实现添加或更换填料的目的。

型号：ZA40H、ZA40T1～T8、ZA40W、ZA40Y
口径：NPS½～NPS66、DN15～DN1650
压力：Class150～Class900、PN10～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

铸钢磅级闸阀产品简介

   铸钢美标磅级闸阀适用于Class150～Class900、PN10～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的铸钢美标磅级闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。铸钢美标磅级闸阀的驱动方式为手动、齿轮传动、气动或电动。铸钢美标磅级闸阀一般采用法兰连接，也可采用对焊连接。

   铸钢美标磅级闸阀的阀杆具有较强的抗拉强度，确保磅级美标锻造闸阀阀杆头部不会因故障断裂而使闸板陷在阀体中无法拿出。阀杆头部设有与阀盖密封副密封的上密封面，当使用介质有特殊性的时候要求闸阀在全开时无任何外漏。阀杆头部与闸板的连接采用“T”形槽结构，两者相对有一定的自由度，使得闸板沿阀体导向筋顺利滑入阀座。

铸钢美标闸阀产品特点

    超达研制生产的铸钢美标磅级闸阀具有弹性、钢制闸板结构；阀体阀盖采用螺柱螺母，压力自紧式密封结构；中法兰采用碳钢，不锈钢，柔性石墨，金属环垫等材料的密封垫片；采用手轮传动、电动、齿轮传动、链轮传动；阀门有上密封结构，辅助密封；阀座采用锻造阀座、不锈钢阀座，密封面堆焊合金等结构特点。

   铸钢美标磅级闸阀一般采用柔性石墨成型填料，根据用户要求，也可采用PTFE填料、加各种金属丝的柔性石墨成型填料或复合填料。超达集团的铸钢美标磅级闸阀与填料接触的填料函表面区域具有很好的光洁度Ra 3.2μm ，阀杆与填料接触部位精加工后进行辊挤压处理，使表面达到更高的光洁度（Ra 0.8μm）和致密度，能够确保阀杆处的可靠密封。

   磅级闸阀的阀杆螺母一般采用ASTM A439 D2材料制作，根据用户要求，也可采用铜合金材料制作；公称压力级（国标）闸阀的阀杆螺母一般采用铜合金材料制作，根据用户要求，也可采用ASTM A439 D2材料制作。对于较大口径的闸阀，在阀杆螺母两侧配有推力滚动轴承，能够有效地减小闸阀的启闭力矩。

美标磅级闸阀产品标准

 设计制造标准：API 600、ISO 10434、API 6D
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.5、ASME B 16.47、API 605、MSS SP-44
 试验检验标准：API 600、API 598、ISO 10434、API 6D

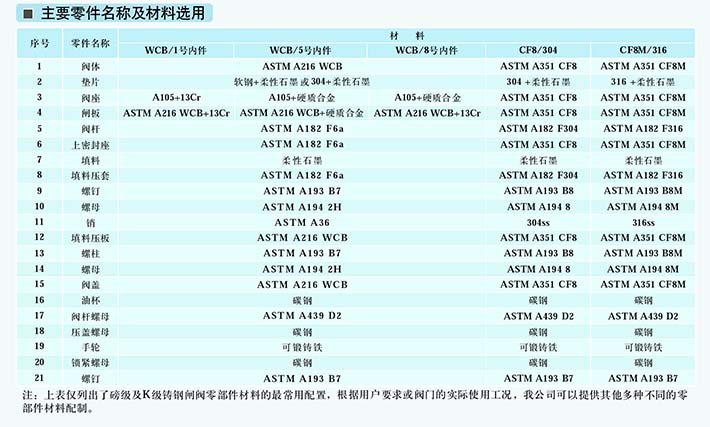

铸钢美标闸阀零部件材料

美标磅级闸阀结构外形尺寸

关键词：美标闸阀  磅级  铸钢闸阀  闸阀   ↑
