超大口径闸阀66寸

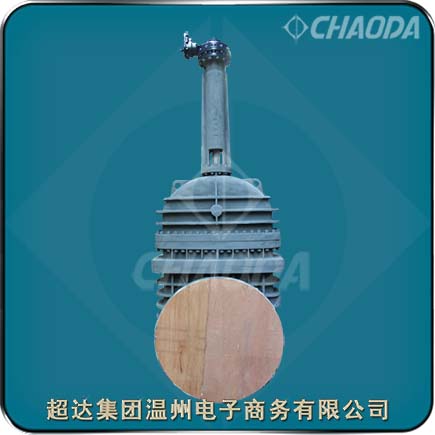

66寸超大口径楔式闸阀

    超达集团专业研制的66寸超大口径闸阀具有弹性、钢制闸板结构;阀体阀盖采用螺柱螺母,压力自紧式密封结构;中法兰采用碳钢,不锈钢,柔性石墨,金属环垫等材料的密封垫片;采用手轮传动、电动、齿轮传动、链轮传动;阀门有上密封结构,辅助密封;阀座采用锻造阀座、不锈钢阀座,密封面堆焊合金等结构特点。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司,依托超达阀门集团(简称“超达集团”)严格的质量管理和保证体系(通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证,并在国内头一家通过API600闸阀认证),团结的研发团队(省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地),先进的加工制造设备,完善的理化试验和检测手段(光谱仪、氦质谱检漏仪、高低温综合性能试验装置等),为用户提供更多更好的优质产品和满意的服务!

66寸超大口径闸阀

型号:ZA40H、ZA40T1~T8、ZA40W、ZA40Y
口径:NPS66、DN1650
压力:Class150、PN20
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

66寸超大口径闸阀产品简介

    66寸超大口径美标闸阀适用于Class150~Class1500、PN16~PN160的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的66寸超大口径闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。66寸超大口径闸阀的驱动方式为手动、齿轮传动、气动或电动。66寸超大口径闸阀一般采用法兰连接,也可采用对焊连接。

    大口径法兰连接闸阀开启时,当闸板提升高度等于超大口径闸阀通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以铸钢法兰式超大口径闸阀阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象,通常在开到顶点位置上,再倒回 1/2-1圈,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置(即行程〉来确定。

    钢制闸阀分类

    按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。

66寸超大口径闸阀产品特点

    超达研制生产的66寸超大口径闸阀拥有螺栓连接阀盖或者压力自紧密封式阀盖、明杆、升降式阀杆、楔式单闸板、金属密封面等特点。

    超达生产的66寸超大口径闸阀内通径大,介质流通速度快,阀瓣开启高度大,采用齿轮传动驱动,适合大型管道做截断、止回作用。

66寸超大口径闸阀标准规范

 设计制造标准:API 600、ISO 10434、API 6D
 结构长度标准:ASME B 16.10
 连接法兰标准:ASME B 16.5、ASME B 16.47、API 605、MSS SP-44
 试验检验标准:API 600、API 598、ISO 10434、API 6D

超大口径美标闸阀零件部件材料

66寸超大口径闸阀结构外形尺寸
