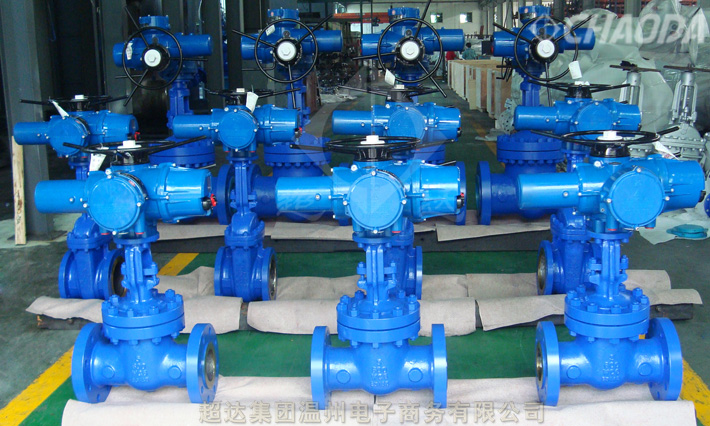

电动装置驱动闸阀

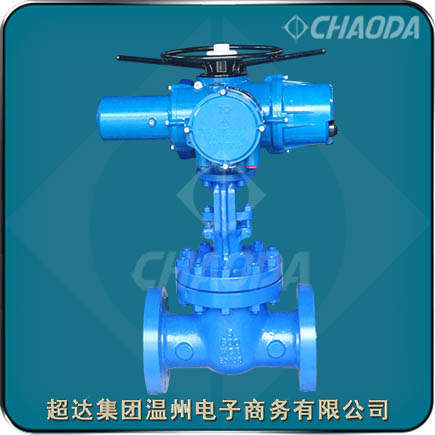

    超达集团专业研制生产的电动闸阀简单地说就是用电动执行器控制阀门，从而实现阀门的开和关。电动阀门主要由阀体、阀盖、闸板、电动装置等组成,在阀盖上设有位置指示器,通过位置指示器中干簧管簧片的吸合和脱开反馈信号控制阀门的开启或关闭。电动闸阀可分为上下两部分，上半部分为电动执行器，下半部分为阀门动作力距比电动闸阀大。

    电动闸阀有上密封结构设计，碳钢闸阀一般设有一个可更换的上密封座，不锈钢闸阀一般在阀盖本体上直接加工上密封座或堆焊后加工上密封座。闸阀处在全开位置时，上密封结构能够可靠密封。不建议用户在阀门承压时通过上密封实现添加或更换填料的目的。

型号：Z941Y、Z940H、Z941T1~T8
口径：DN50～DN600
压力：PN10
材质：碳钢、不锈钢、合金钢、双相钢
驱动：电动
应用：石油，化工，天然气，石化，煤化工等行业

电动闸阀产品使用说明

    电动钢制闸阀适用于DN50～DN600、PN10的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的电动闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。电动闸阀的驱动方式为电动。电动闸阀一般采用法兰连接，也可采用对焊连接。

    电动闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，电动闸阀只能作全开和全关，不能作调节和节流。由于加强筋具有散热作用,降低了电动装置内介质温度对电动装置、电机绝缘材料的不利影响,保证了电动装置长期工作的可靠性。

    电动闸阀在大型阀门和风系统的控制中也可以用电动阀做两位开关控制。电动闸阀通常由电动执行机构和闸阀连接起来，经过安装调试后成为电动闸阀。电动闸阀使用电能作为动力来接通电动执行机构驱动闸阀，实现闸阀的开关、调节动作。从而达到对管道介质的开关或是调节目的。

电动闸阀产品特点

    超达研制生产的电动法兰式闸阀具有密封性能好、流体阻力小、启闭省力、阀板全开时密封面受介质冲蚀小、双流向、密封面采用不锈钢和硬质合金，使用寿命长等特点。

    电动闸阀的阀杆用渗氮钢制成，表面氮化处理，硬度高，抗擦伤，耐腐蚀，使用寿命长。电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外，还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。阀门可安装在管道的任何位置，同时根据介质和介质的温度选择碳钢或合金钢阀门。用于液体、气体和风系统管道介质流量的模拟量调节，是AI控制。在大型阀门和风系统的控制中也可以用电动阀做两位开关控制。

电动闸阀标准规范

 设计制造规范按：美标 API 600或API 6D 国标 GB/T 12234-89
 结构长度标准按：美标 ASME B16.10 国标 GB/T 12221-89
 法兰连接尺寸标准按：美标 ASME B16.5、ASME B16.47 国标 GB/T 9113、JB/T 79-94
 阀门试验与检验标准按：美标 API 598、API 6D 国标 ZBJ 16006-90

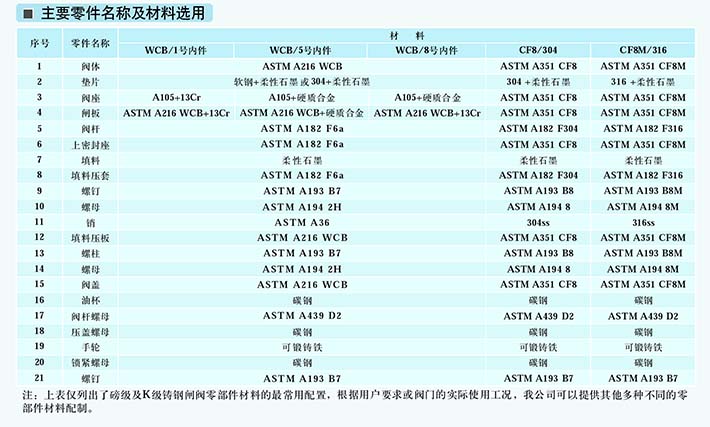

电动闸阀零部件材料

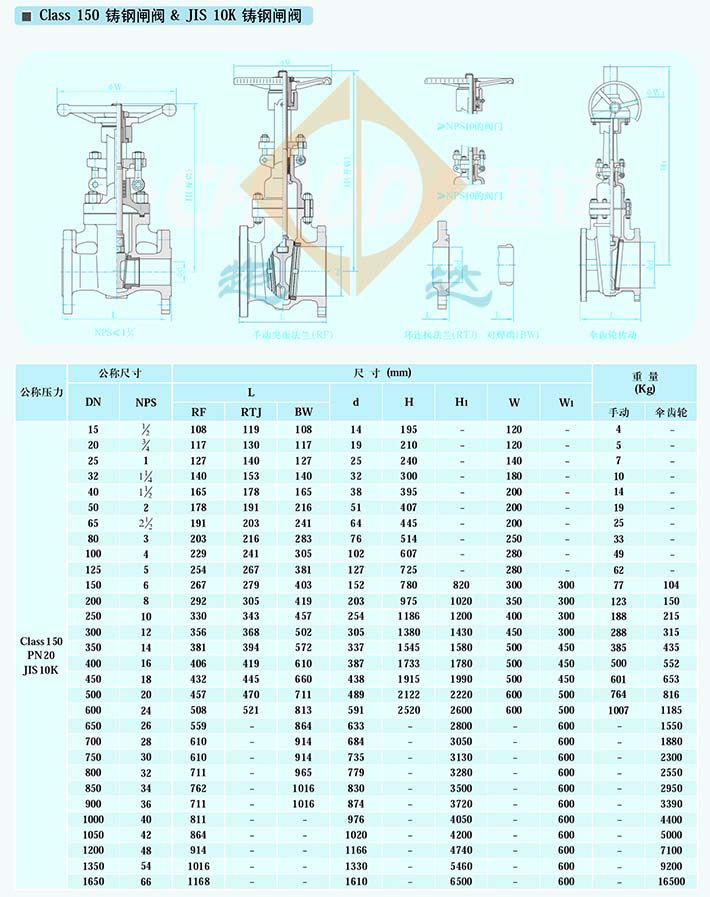

电动闸阀结构外形尺寸

关键词：美标闸阀  电动  闸阀   ↑
