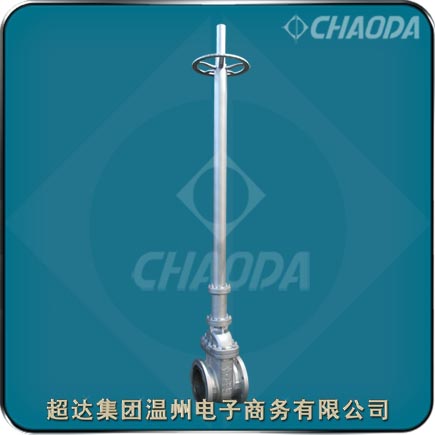

阀杆加长的闸阀

    超达生产的加长杆闸阀与管道连接应保持自然顺畅，避免产生垂直于管线的弯曲力，加长杆闸阀与井室、井管部分应保持竖直安装。安装加长杆闸阀时，保证伸缩管与伸缩杆连接可靠，井室位置应以井室顶端与地面持平，要求阀门伸缩杆顶端到井室顶端的距离以8-10厘米为宜。

    加长杆闸阀是将整个阀门埋在地下，只露出上面的阀杆。采用将整个阀门的内部包胶技术，使阀门达到很好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。

 型号：ZA40T1～T8、ZA40W
 口径：NPS1/2～NPS20、DN15～DN500
 压力：Class150～Class1500、PN16～PN160
 材质：碳钢、不锈钢、合金钢、双相钢
 驱动：手动、齿轮传动、电动、气动
 应用：石油，化工，天然气，石化，煤化工等行业

 超达集团温州电子商务有限公司
 电话: 0086-577-57755553
 传真: 0086-577-57757273
 郵箱: Sale@chaodavalves.com

加长杆闸阀产品简介

    加长杆美标型闸阀适用于Class150～Class1500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的加长杆闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。加长杆闸阀的驱动方式为手动、齿轮传动、气动或电动。加长杆闸阀一般采用法兰连接，也可采用对焊连接。

    加长暗杆闸阀的传动螺纹位于体内部，在启闭过程中，阀杆只做旋转运动，闸板在阀体内升降，因此，阀门的高度尺寸小。暗杆闸阀，通常在阀盖上方装设启闭位置指示器，以适用于船舶、管沟等空间较小和粉尘含量大的环境。

    加长杆闸阀是较常用的截断阀之一，主要用来接通或截断管路中的介质，尤其适用于中、大口径的管道。加长杆软密封闸阀的阀杆带动闸板的阀杆带动闸板一起升降，阀杆上的传动螺纹在阀体外部。因此，可根据阀杆的运动方向和位置直观地判断闸板启闭和位置，而且传动螺纹便于润滑和不受流体腐蚀，但它要求有较大的安装空间。

    加长杆闸阀中，加长杆的长度以管线中心为基准。很多埋地式闸阀，只需满足客户的要求，提供管线中心到阀室室内地平的距离即可，客户订货时提供给厂家此数据，由厂家计算加长杆总长度。

加长杆闸阀产品特点

    超达研制生产的加长杆楔式闸阀具有高位置操位、通道流畅，流量系数小、密封可靠，操作轻便灵活等特点。阀杆采用整体锻造结构，阀杆较小直径按照标准规定，阀杆与闸板采用形结构连接，其连接处的强度大于阀杆梯形螺纹处的强度，阀杆与闸板连接处的强度试验符合API 591的规定。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进完善，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

加长杆闸阀标准规范

 设计制造标准：API 600、ISO 10434、API 6D
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.5、ASME B 16.47、API 605、MSS SP-44
 试验检验标准：API 600、API 598、ISO 10434、API 6D

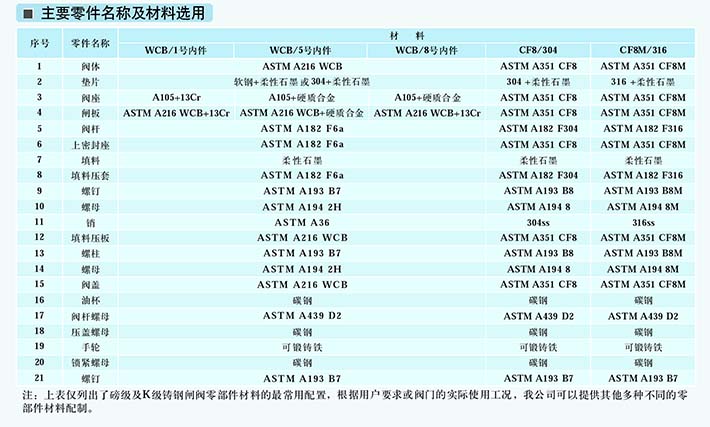

加长杆闸阀零件材料

加长杆闸阀结构外形尺寸
