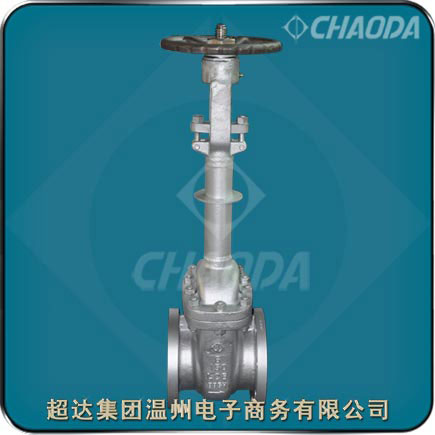

低温闸阀系列

    超达集团低温闸阀通过shell壳牌认证，超低温闸阀广泛应用于LNG,液化天然气,液化石油,液氧,液氢介质。低温闸阀是较常用的截断阀之一，主要用来接通或截断管路中的介质，不适用于调节介质流量。闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。低温闸阀的连接方式有法兰连接、对焊连接、承插焊连接。

    超低温闸阀通常指工作温度低于-110℃的阀门，广泛应用于液化天然气，液化石油气体和其它低温行业。钢制低温闸阀有二种阀盖设计形式。排在头一位的种是螺栓式阀盖，按这种设计的低温闸阀，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)。用户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。用户有特殊要求时也可采用透焊连接。

    法兰连接低温闸阀主要用于管道与管件及附属设备的连接。法兰连接拆卸安装方便、接合强度好、严密性好。法兰连接由法兰，螺栓、螺母与垫片组成。通过拧紧连接螺栓，压紧法兰接触面上的密封垫，使垫片产生足够的弹塑生变形，将其与法兰压紧面间凹凸不平的微细缝隙填满塞紧，以达到密封之目的。

型号：DZ40Y、DZ41Y
口径：NPS2～NPS36、DN50～DN900
压力：Class150～Class900、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：LNG、液化天然气、液化石油介质、液氧、液氢、化工、天然气等行业

低温闸阀产品简介

    低温闸阀适用于Class150～Class900、PN16～PN160的各种管路上，用于截断或接通管路中的介质。通过选择碳钢、不锈钢、合金钢等阀门材质，超达集团的低温闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。低温闸阀的驱动装置可选用手动、蜗轮传动、气动或电动。

    国标低温闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即低温闸阀关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

    低温闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 （ 亦叫明杆闸阀）。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。

低温闸阀产品特点

    阀盖设计成便于保冷的长颈结构，以保证填料函底部的温度保持在0℃以上。

    在闸板的进口侧设置泄压孔，防止阀体中腔的异常升压。

    阀门材料进行低温冲击试验，确保材料在低温下不会发生脆性破坏。

    用于-101℃以下的低温闸阀，阀门零部件在精加工前进行深冷处理。

    低温闸阀内件材料的选择能够避免在频繁操作下引起的卡阻、咬合和擦伤。

    螺栓连接阀盖；明杆；升降阀杆；非升降手轮；楔式单闸板(弹性或刚性)；金属密封面。

    闸板结构 NPS≥2闸阀采用楔式弹性闸板；NPS＜2闸阀采用楔式刚性闸板。

    阀体与阀盖连接 Class150～Class900、PN10～PN160闸阀的阀体与阀盖一般采用双头螺柱＋螺母连接。

    中法兰密封垫片 Class150、PN10闸阀一般采用低温碳钢或不锈钢＋柔性石墨复合垫片，Class300、PN16～ PN100闸阀一般采用不锈钢＋柔性石墨缠绕垫片，Class600闸阀一般采用不锈钢＋柔性石墨缠绕垫片，也可采用金属环垫，Class900、PN160闸阀一般采用金属环垫。

    驱动形式 一般采用手轮传动或齿轮传动，根据用户要求，也可采用链轮传动以及电动。

    填料密封 一般采用柔性石墨成型填料，根据用户要求，也可采用PTFE填料、加各种金属丝的柔性石墨成型填料或复合填料。与填料接触的填料函表面区域具有好的光洁度(Ra 3.2μm)，阀杆与填料接触部位精加工后进行辊挤压处理，使表面达到更高的光洁度（Ra 0.8μm）和致密度，能够确保阀杆处的可靠密封。

    蝶形弹簧加载的填料压紧机构 根据用户要求，可以采用碟形弹簧加载的填料压紧机构，使填料的密封更加持久可靠。

    上密封结构 所有闸阀均有上密封结构设计，低温碳钢闸阀一般设有一个可更换的上密封座，低温不锈钢阀门一般在阀盖本体上直接加工上密封座或堆焊后加工上密封座。闸阀处在全开位置时，上密封结构能够可靠密封。根据API 600标准，不建议用户在阀门承压时通过上密封实现添加或更换填料的目的。

    阀座 低温碳钢闸阀一般采用锻造阀座，阀座密封面喷焊用户规定的合金，NPS≤10、DN≤250闸阀的阀体与阀座一般采用可更换的螺纹连接，根据用户要求，也可采用焊接连接；NPS≥12、DN≥300闸阀的阀体与阀座一般采用焊接连接。低温不锈钢闸阀一般采用本体阀座，或在本体上直接堆焊合金，根据用户要求，也可采用螺纹或焊接阀座。

    阀杆的设计 阀杆采用整体锻造结构，阀杆直径下限按照标准规定，阀杆与闸板采用形结构连接，其连接处的强度大于阀杆梯形螺纹处的强度，阀杆与闸板连接处的强度试验符合API 591的规定。

    阀杆螺母 美标闸阀的阀杆螺母一般采用ASTM A439 D2材料制作，根据用户要求，也可采用铜合金材料制作；国标闸阀的阀杆螺母一般采用铜合金材料制作，根据用户要求，也可采用ASTM A439 D2材料制作。对于较大口径的闸阀，在阀杆螺母两侧配有推力滚动轴承，能够有效地减小闸阀的启闭力矩。

低温闸阀标准规范

 设计制造标准：BS 6364、API 600、ISO 10434、GB/T 24925、API 6D
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B16.5（对于NPS≤24）、ASME B16.47、API 605、MSS SP-44（对于NPS＞24）、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

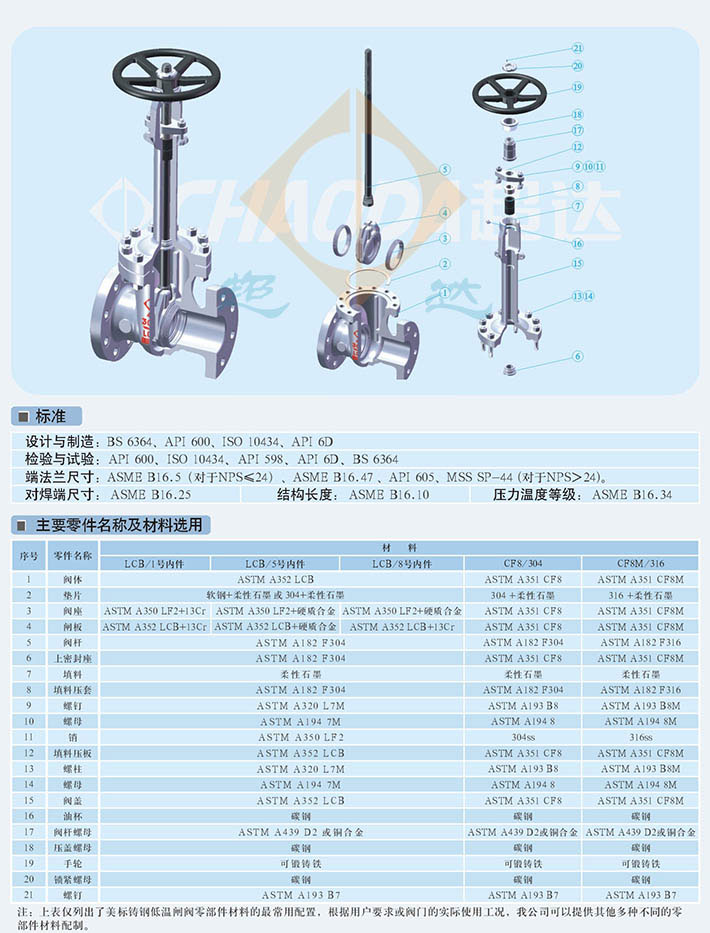

低温闸阀零件部件材料
