国标闸阀系列有GB公斤级碳钢,不锈钢闸阀,铸钢闸閥,锻钢闸阀

国标闸阀系列

    超达集团专业研制生产公斤级闸阀等阀门产品,超达生产的国标闸阀具有通道流畅、流阻系数小、安全可靠、使用寿命长、可立式卧式安装等特点。所有闸阀均有上密封结构设计,碳钢闸阀一般设有一个可更换的上密封座,不锈钢闸阀一般在阀盖本体上直接加工上密封座或堆焊后加工上密封座。闸阀处在全开位置时,上密封结构能够可靠密封。但是,根据API600标准,不建议用户在阀门承压时通过上密封实现添加或更换填料的目的。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司,依托超达阀门集团股份有限公司(简称“超达集团”)严格的质量管理和保证体系(国内头一家通过API600闸阀认证),省级研发队伍(省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心和研发中心、省级阀门中试基地),先进的加工制造设备,完善的理化试验和检验方法,为用户提供质量可靠的阀门产品!

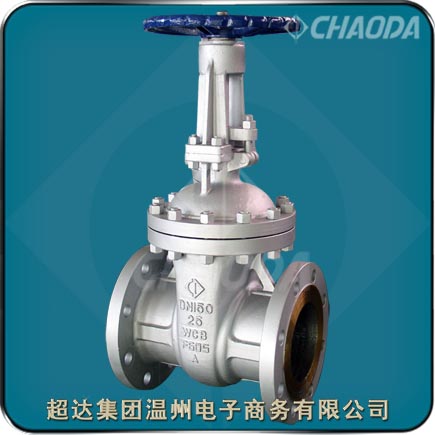

国标闸阀

型号:Z40H、Z40T1~T8、Z40W、Z40Y
口径:DN50~DN600
压力:PN10~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

国标闸阀产品简介

    国标闸阀适用于DN50~DN600、PN10~PN160的各种管路上,用于截断或接通管路中的介质。通过选择碳钢、不锈钢、合金钢等阀门材质,超达集团的国标闸阀系列有GB公斤级碳钢,不锈钢闸阀,铸钢闸閥,锻钢闸阀,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。国标闸阀的驱动装置可选用手动、齿轮传动、气动或电动。ZA40H国标闸阀一般采用法兰连接,也可采用对焊连接。

   手动闸阀阀杆采用整体锻造结构,阀杆直径下限按照标准规定,阀杆与闸板采用形结构连接,其连接处的强度大于阀杆梯形螺纹处的强度,阀杆与闸板连接处的强度试验符合API591的规定。

   闸板结构:NPS≥2闸阀采用楔式弹性闸板;NPS<2闸阀采用楔式刚性闸板结构闸板。

   阀体与阀盖连接:Class150~Class900、PN10~PN160闸阀的阀体与阀盖一般采用双头螺柱+螺母连接。Class1500~Class2500闸阀的阀体与阀盖一般采用压力自紧密封结构。

   中法兰密封垫片:Class150、JIS10K、PN10闸阀一般采用碳钢或不锈钢+柔性石墨复合垫片,Class300、JIS20K、PN16~PN100闸阀一般采用不锈钢+柔性石墨缠绕垫片,Class600闸阀一般采用不锈钢+柔性石墨缠绕垫片,也可采用金属环垫,Class900、PN160闸阀一般采用金属环垫,Class1500~Class2500闸阀一般采用压力自紧密封结构。

    国标闸阀安装事项

    1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;2.各连接部位螺栓,要求均匀拧紧;3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;5.用户在安装阀门时,必须预留阀门驱动的必要空间;6.驱动装置的接线须按线路图进行;7.闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。

国标闸阀产品特点

    超达研制生产的国标闸阀具有通道流畅、流阻系数小、安全可靠、使用寿命长、可立式卧式安装等特点。

 1、流体阻力小, 密封面受介质的冲刷和侵蚀小。
    2、开闭较省力。
 3、介质流向不受限制, 不扰流、不降低压力。
 4、形体简单,结构长度短,制造工艺性好,适用范围广。

国标闸阀标准规范

 设计制造标准:GB/T 12234
 结构长度标准:GB/T 12221
 连接法兰标准:GB/T 9112~9124、JB/T 74~90、HG/T 20592
 试验检验标准:GB/T 26480

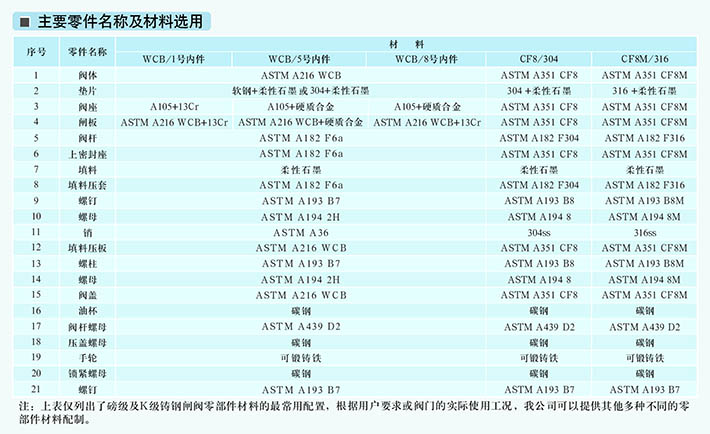

国标闸阀零件部件材料
