CLASS不锈钢304/316闸阀

超达集团专业研制生产的美标不锈钢闸阀具有弹性、钢制闸板结构；阀体阀盖采用螺柱螺母，压力自紧式密封结构；中法兰采用碳钢，不锈钢，柔性石墨，金属环垫等材料的密封垫片；采用手轮传动、电动、齿轮传动、链轮传动；阀门有上密封结构，辅助密封；阀座采用锻造阀座、不锈钢阀座，密封面堆焊合金等结构特点。

美标不锈钢闸阀是用闸板作启闭件并沿阀座轴线垂直方向移动，以实现启闭动作的阀门。美标不锈钢闸阀的主要优点是流道通畅，流体阻力小，启闭扭矩小；主要缺点是密封面易擦伤，启闭时间较长，体形和重量较大。美标闸阀在管道上的应用很广泛，适于制造成大口径阀门。美标铸钢闸阀通常用于截断流体，不宜用于调节流量。因为当不锈钢闸阀处于半开位置时，闸板会受流体冲蚀和冲击而使密封面破坏，还会产生振动和噪声。

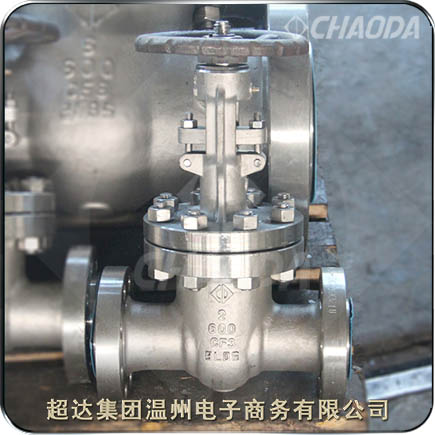

美标不锈钢闸阀

型号：ZA40H、ZA40T1～T8、ZA40W、ZA40Y
口径：NPS½～NPS66、DN15～DN1650
压力：Class150～Class900、PN10～PN160
材质：不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

美标不锈钢闸阀产品简介

美标不锈钢闸阀适用于Class150～Class300、DN15～DN600的各种管路上，用于截断或接通管路中的介质。美标不锈钢闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。美标不锈钢闸阀的驱动方式为手动、齿轮传动、气动或电动。美标不锈钢闸阀一般采用法兰连接，也可采用对焊连接。

美标不锈钢闸阀有上密封结构设计，碳钢闸阀一般设有一个可更换的上密封座，不锈钢闸阀一般在阀盖本体上直接加工上密封座或堆焊后加工上密封座。闸阀处在全开位置时，上密封结构能够可靠密封。但是，根据API 600标准，不建议用户在不锈钢闸阀承压时通过上密封实现添加或更换填料的目的。

美标不锈钢闸阀填料选用柔性石墨和编结石墨的组合，既具有良好的密封性能又有一定的强度。填料压盖和填料压套是分体设计，球面结合，能自动保持同心度，使得阀杆在上下运动时没有刮伤。填料压套设有阶梯以防陷入填料函内。阀杆的螺纹尾部始终在填料之上，防止运动时带出填料。这样的填料函确保阀门没有外楼，符合环保要求。

美标不锈钢闸阀产品特点

超达研制生产的美标不锈钢闸阀具有弹性、钢制闸板结构；阀体阀盖采用螺柱螺母，压力自紧式密封结构；中法兰采用碳钢，不锈钢，柔性石墨，金属环垫等材料的密封垫片；采用手轮传动、电动、齿轮传动、链轮传动；阀门有上密封结构，辅助密封；阀座采用锻造阀座、不锈钢阀座，密封面堆焊合金等结构特点。

1、结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，适用寿命长。
3、采用柔性石墨填料、密封可靠、操作轻便灵活。
4、驱动方式有：电动、气动、齿轮转动。
5、广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置。
6、结构形式：弹型楔式单闸板、刚性楔式单闸板双闸板式。
