中国GB标准闸阀

 闸阀具有流体阻力小，适用的压力、温度范围大等特点，是一种较常用的截断阀，用于截断或接通管路中的介质。在全开时整个流通直通，此时介质运行的压力损失较小。国标闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。对于高速流动的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。

国标闸阀产品简介

国内低压闸阀普遍采用的是铸铁材料，铸铁闸阀常常发生阀体冻裂、闸板脱落等严重问题，铸铁闸阀的碳钢阀杆易锈蚀，填料垫片质量差，内外泄漏严重。阀门网的PN1.0MPa的低压碳钢闸阀替代了传统铁制闸阀，GB Cast steel gate valve有效地解决了铸铁闸阀壳体易冻裂、闸板易脱落、阀桿易锈蚀，密封性能不可靠等问题。

国标闸阀产品特点

1)流体阻力小  因为闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，所以流体阻力小。
2)启闭力矩小  因为闸阀启闭时闸板运动方向与介质流动方向相垂直、与截止阀相比，闸阀的启闭较省力。
3)介质流动方向不受限制  介质可从闸阀两侧任意方向流过、均能达到使用的目的．适用于介质的流动方向可能改变的管路中。
4)结构长度较短  因为闸阀的闸板是垂直置于阀体内的，而截止阀阀瓣是水平置于阀体内的，因而结构长度比截止阀短。
5)密封性能好  全开时密封面受冲蚀较小。
6)密封面易损伤  启闭时闸板与阀座相接触的两密封而之间有相对摩擦，易损伤，影响密封件能与使用寿命。
7)启闲时间长，高度大  由于闸阀启闭时须全开或全关，闸板行程大，开启用要一定的空间，外形尺寸高。
8)结构复杂  零件较多，制造与维修较困难，成本比截止阀高。

国标闸阀标准规范

 设计制造标准：GB/T 12234
 结构长度标准：GB/T 12221
 连接法兰标准：GB/T 9112～9124、JB/T 74～90、HG/T 20592
 试验检验标准：GB/T 26480

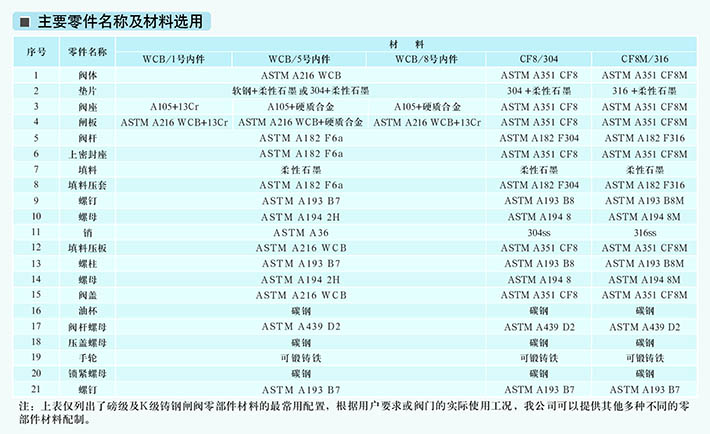

国标闸阀零件部件材料

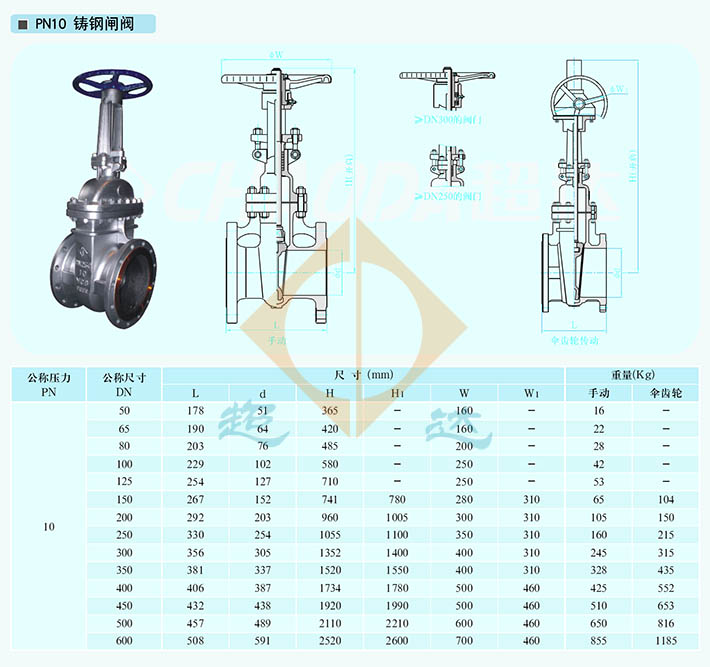

国标闸阀结构外形尺寸
