固定缩径球阀
固定式缩径球阀

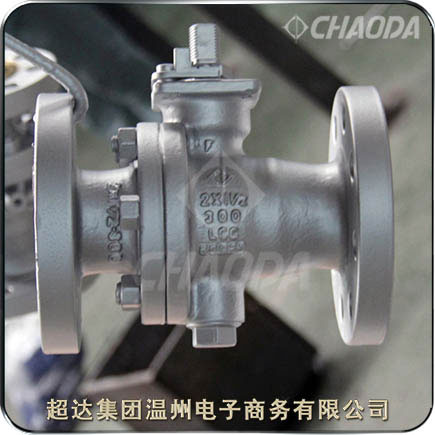

超达SQ647F固定缩径球阀一般采用球前阀座密封结构。固定缩径球阀的两个阀座能独立切断进口端和出口端的介质,实现双阻断功能。当球阀关闭时,即使阀门进出口两端同时受压,阀门中腔和两端通道也可以被相互阻断,中腔内的剩余介质可以通过泄放阀排出。
美标缩径球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门,密封件嵌于不锈钢阀座内,金属阀座尾端设有弹簧,当密封面磨损或者烧毁时,在弹簧作用下推动缩径球阀阀座与球体形成金属密封。其具有独特的自动泄压功能,当阀门中腔介质压力超过弹簧预紧力,出口端阀座后退脱离球体,达到自动泄压效果,泄压后阀座自动复位,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。
型号:SQ647F、SQ947Y、SQ47Y等
口径:NPS2½~NPS36、DN65~DN900
压力:Class150~Class2500、PN20~PN110
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业
固定缩径球阀产品简介
固定缩径球阀适用于Class150~Class1500、PN16~PN160的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的固定缩径球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。固定缩径球阀的驱动方式为手动、蜗轮传动、气动或电动。固定缩径球阀一般采用法兰连接,也可采用对焊连接。固定缩径球阀不仅能适当的降低成本及价格,而且能满足用户的一些特定要求。
在固定球阀的使用现场发生火灾时,当聚四氟乙烯、橡胶等非金属材料制作的阀座密封圈、阀杆的O型密封圈以及中法兰O型密封圈在高温下损坏后,超达缩径固定球球阀能够借助于特别设计的金属对金属辅助密封结构或柔性石墨密封结构,有效地控制阀门的内漏和外漏。对于用户有防火要求的固定球阀,超达公司的防火结构设计均符合API 607、API 6FA、BS 6755及JB/T 6899等标准规范的要求。
对于某些特定的工况要求以及用户要求,超达缩径球阀可以采用球前球后双重密封结构设计,即使其中一个密封副因意外情况密封失效,缩径球阀仍然能够正常工作,从而提高了固定缩径球阀的密封可靠性。
超达公司的固定缩径球阀均设置了安装驱动装置的支架平台,可以方便的安装阀门蜗轮箱装置、气动装置、电动装置、液动装置以及气液联动装置等。阀杆采用防吹出结构设计。下端大上端小的阀杆在上端盖和螺钉的定位下,即使在阀腔异常升压的情况下,也能保证阀杆不会被介质吹出。
固定缩径球阀产品特点
超达研制生产的固定缩径球阀拥有密封脂紧急注射装置、双阻断及泄放功能、完全的防火结构设计、中腔自动泄压、球前球后双重密封结构设计、阀杆的防吹出结构设计、放静电结构、驱动装置安装平台的设置等特点。
双阻断及泄放功能
超达固定球阀一般采用球前阀座密封结构。Q347F手动固定球阀的两个阀座能独立切断进口端和出口端的介质,实现双阻断功能。 当球阀关闭时,即使阀门进出口两端同时受压,阀门中腔和两端通道也可以被相互阻断,中腔内的剩余介质可以通过泄放阀排出。
阀门中腔的自动泄压
当滞留在阀门中腔的液体介质由于温度升高而汽化,导致中腔压力异常升高时,不需通过安全阀,中腔内的介质能够依靠其本身的作用力推动阀座而自动泄压,从而确保阀门的安全,这也对保证阀门在输送液体介质时的安全性非常重要。
超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进完善,先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证,并在国内头一家通过API600闸阀认证。
固定缩径球阀标准规范
设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
结构长度标准:ASME B 16.10、GB/T 12221
连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208
缩径固定球阀零部件材料

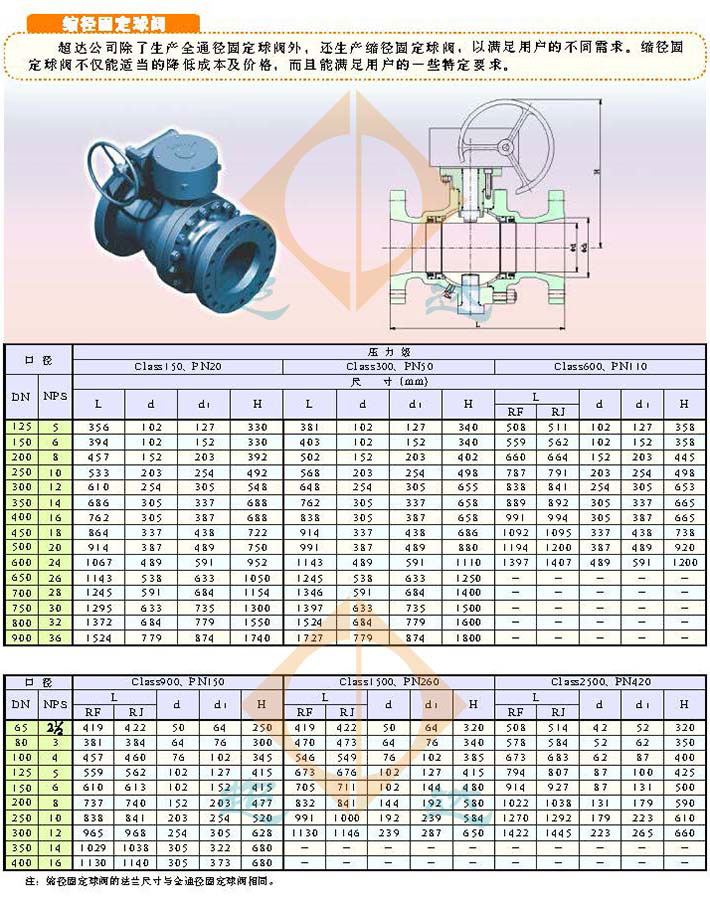

固定缩径球阀结构外形尺寸
固定球阀典型机构及零部件组成图
1-阀体;2-螺柱;3-螺母;4-O型圈;5-轴套;6-隔圈;7-阀杆;8-键;9-键;10-O型圈;11-垫片;12-压盖;
13-螺钉;14-O型圈;15-蜗轮蜗杆传动装置;16-球体;17-密封圈;18-O型圈;19-阀座;20-弹簧;21-垫片;
22-螺柱;23-螺母;24-阀盖;25-下轴;26-O型圈;27-调整垫;28-下端盖;29-螺钉
