浮动式低温球阀

浮动式低温球阀

    超达集团专业研制生产浮动式低温球阀具有加长阀盖设计、防火防静电设计、中腔自动泄压、阀门零件强度大等特点。

    低温阀门包括低温球阀、低温闸阀、低温截止阀、低温安全阀、低温止回阀,低温蝶阀,低温针阀,低温节流阀,低温减压阀等,浮动式低温球阀主要用于乙烯,液化天然气装置,天然气LPGLNG储罐,接受基地及卫星站,空分设备,石油化工尾气分离设备,液氧、液氮、液氩、二氧化碳低温贮槽及槽车、变压吸附制氧等装置上。

    钢制浮动式低温球阀经特殊的低温处理,将粗加工的零件置于冷却介质中数小时(2-6小时),以释放应力,确保材料的低温性能,保证精加工尺寸,以防阀门在低温工况时,因温度变化造成变形而导致的泄漏。

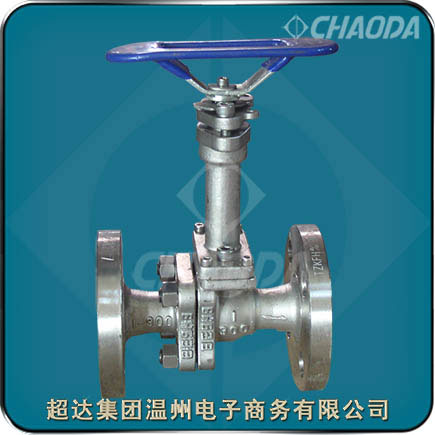

浮动式低温球阀

型号:DQ41Y、DQ61Y、DQ11Y、DQ341Y等
口径:NPS½~NPS10、DN15~DN250
压力:Class150~Class900、PN16~PN100
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

浮动式低温球阀产品简介

    浮动式低温球阀适用于Class150~Class900、PN16~PN100的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的浮动式低温球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。浮动式低温球阀的驱动方式为手动、蜗轮传动、气动或电动。浮动式低温球阀一般采用法兰连接,也可采用对焊连接。

    浮动式低温球阀阀座采用PTFE+25%玻纤或PEEK。PTFE+25%玻纤在高压下能获得比PTFE更好的性能,而且还能减少酸性介质腐蚀,通常在800磅级的压力下采用。

    在低温工况下,阀体所承受的低温应力、膨胀和收缩附加应力都很大,要保持钢制浮动式低温球阀密封副不发生变形,阀体必须有一定的刚度。同时,要防止低温应力集中产生的破坏,应尽量避免在阀体中出现尖角、凹槽等。

    低温球阀需要采用长颈阀盖结构,其日的是减少外界传入装置中的热量;保证填料箱部位的温度在0℃以上,使填料可以正常工作;防止因填料函部分过冷而使处在填料函部位的阀杆以及阀盖上部的零件结霜或冻结。

浮动式低温球阀产品特点

    超达研制生产的浮动式低温球阀除了具有加长阀盖设计、防火防静电设计、阀门零件强度大特点以外,还具有以下特点:

    阀杆材料经过镀铬或氮化处理,提高阀杆表面硬度,提高填料密封的可靠性。超达生产的浮动式低温球阀具有防止异常升压结构,用于低温浮动的泄压。由于低温阀门介质气化后,其体积激剧膨胀,压力会异常升高。当阀门中腔压力升高时,阀门中腔和进口侧连通,或在阀门进口端安置泄压阀,保证阀门安全使用。承压件的材料能承受介质温度的变化而引起的膨胀、收缩。

浮动式低温球阀标准规范

 设计制造标准:API 6D、API 608、BS 5351、BS 6364、GB/T 24925、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

浮动式低温球阀零件部件材料

浮动式低温球阀结构外形尺寸

关键词:低温球阀  浮动球阀

转载须注明:

本文来自:阀门网.com

文章标题:浮动式低温球阀

本文地址:http://www.gatevalve.cn/CryogenicBall/Cryogenic-Floating-BallValve.html
