固定式低温球阀‍

    超达集团专业研制生产固定式低温球阀等阀门产品，超达生产的固定式低温球阀在加工前，都会对固定式低温球阀，其和介质接触的主要零部件均须进行深冷处理。将阀体、阀盖、球体、阀座和阀杆等零件在粗加工后、精加工前浸放在液氮箱中进行冷却，当零件温度达到-196℃时，开始保温1～2h，然后取出箱外自然处理到常温，重复循环2次。零件在焊接后也应进行深冷处理以消除应力和变形。

    球阀球体、阀杆、手柄是固定式低温球阀的运动部件，是一个装配单元，阀杆头部采用扁方结构。能从手柄所处位置很容易辨出固定式低温球阀是处于开或关的位置。当手柄或阀杆扁方与管道轴线平行时，低温球阀处于开启位置；当手柄或阀杆扁方与管道轴线垂直时，固定式低温球阀处于关闭位置。

型号：DQ47H、DQ347Y等
口径：NPS4～NPS48、DN100～DN1200
压力：Class150～Class900、PN16～PN100
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

固定式低温球阀产品简介

    固定式低温球阀适用于Class150～Class900、DN100～DN1200的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达的低温球阀适用于低温液体贮运设备的管理系统，也可用于其他低温和深冷介质的管理系统。它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。固定式低温球阀的驱动方式为手动、蜗轮传动、气动或电动。固定式低温球阀一般采用法兰连接，也可采用对焊连接。

    当介质通过钢制固定式低温球阀，阀体中腔的压力可能将阀杆推出。为防止这种情况发生，在阀杆下部设置一凸台结构。这样即使火灾时，填料，止推轴承被烧损或其他原因引起填料等损坏，阀体内的介质压力将使阀杆凸台与阀体上密封紧密接触，防止介质大量从损坏的填料部位处泄露。

    超达的低温专用法兰球阀在出厂前都会对固定式低温球阀有一套试验，主要零部件作低温处理并每批抽样作低温冲击试验，以保证阀门在低温工况时不脆裂，经得起低温介质冲击。对每台固定式低温球阀进行以下试验：常温壳体强度试验；常温低压上密封试验；常温低压密封试验；低温上密封气密试验（有上密封时）；低温气密封试验等，以确保整台低温阀门符合标准的规定。

固定式低温球阀产品特点

    超达研制生产的固定式低温球阀具有加长阀盖设计、防火防静电设计、中腔自动泄压、阀门零件强度大等特点。

    固定式低温球阀阀盖采用长颈结构，其目的保护填料函的功能，保证填料的密封效果。固定式低温球阀阀体还可以缠绕保冷材料，防止冷能损失。对于温度高于-50℃的固定式低温球阀，一般不采用长颈结构设计，对于温度低于-50℃的固定式低温球阀，颈部长度一般为250mm，或根据超达集团的设计与计算确定。当固定式低温球阀的填料密封效果降低时，可以从填料函中间（见组合填料结构）加入润滑脂形成油封层，降低填料函的压差，提高密封性能。

固定式低温球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、BS 6364、GB/T 24925、GB/T 12237
    结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

固定式低温球阀零件部件材料

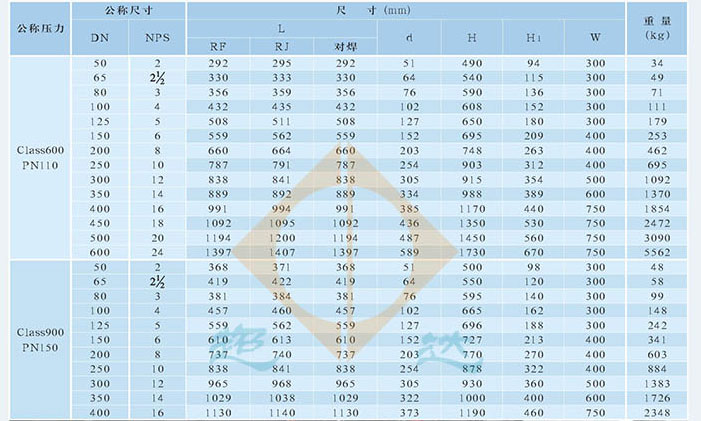

固定式低温球阀结构外形尺寸
