低温截止阀

低温截止阀

    超达集团专业研制生产低温截止阀等阀门产品,超达生产的低温截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。

    在低温工作的低温截止阀材料要保证其低温性能,主要是保证其冷冲击强度。低温截止阀内件必须通过正确选材,使其具有足够的冷冲击强度,才能防止断裂。C和Cr的合金钢在低于-20℃时候很快失去抗冲击强度,所以钢制低温截止阀使用温度分别限制在-30℃和-50℃。

低温截止阀

型号:DJ41H、DJ41W、DJ41Y等
口径:NPS½~NPS18、DN15~DN450
压力:Class150~Class900、PN16~PN100
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

超达集团温州电子商务有限公司
电话: 0086-577-57755553
传真: 0086-577-57757273
郵箱: Sale@chaodavalves.com

低温截止阀产品简介

    不锈钢低温截止阀适用于Class150~Class900、PN16~PN100的各种管路上,用于截断或接通管路中的介质。通过选择碳钢、不锈钢、合金钢等阀门材质,超达集团的低温截止阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。低温截止阀的驱动装置可选用手动、蜗轮传动、气动或电动。低温截止阀一般采用法兰连接,也可采用对焊连接。

    低温截止阀的设计要求

    根据使用条件,低温截止阀的设计有下列要求:

   1、低温截止阀在低温介质及周围环境温度下应具有长时间工作的能力。
   2、低温截止阀不应成为低温系统的一个显著热源。这是因为热量的流入除降低热效率外,如流入过多,还会使内部流体急速蒸发,产生异常升压,造成危险。
   3、低温介质不应对手轮操作及填料密封性能产生有害的影响。
   4、直接与低温介质接触的国标低温铸钢截止阀组合件应具有防爆和防火结构。
   5、在低温下工作的阀门组合件无法润滑,所以需要采取结构措施,以防止摩擦件擦伤。

低温截止阀产品特点

    阀盖设计成便于保冷的长颈结构,以保证填料函底部的温度保持在0℃以上。

    阀门材料进行低温冲击试验,确保低温截止阀材料在低温下不会发生脆性破坏。

    用于-101℃以下的低温截止阀,阀门零部件在精加工前进行深冷处理。

    阀门内件材料的选择能够避免在频繁操作下引起的卡阻、咬合和擦伤。

    螺栓连接阀盖;明杆;升降阀杆;金属密封。

    阀体与阀盖的连接 Class150~Class900,PN10~PN100截止阀的阀体与阀盖一般采用螺柱+螺母连接。

    中法兰密封垫 Class150、Class300、PN16 PN100~Class600截止阀一般采用不锈钢+柔性石墨缠绕垫片;Class600截止阀一般采用不锈钢+柔性石墨缠绕垫片,也可采用金属环垫;Class900截止阀、PN160截止阀一般采用金属环垫。

    驱动形式 一般采用手轮传动、撞击手轮传动或齿轮传动,根据用户要求,也可采用链轮传动以及电动。

    填料密封 一般采用柔性石墨成型填料,根据用户要求,也可采用PTFE填料、加各种金属丝的柔性石墨成型填料或复合填料。与填料接触的填料函表面区域具有好的光洁度(Ra 3.2μm),阀杆与填料接触部位精加工后进行辊挤压处理,使表面达到更高的光洁度(Ra 0.8μm)和致密度,能够确保阀杆处的可靠密封。

    蝶形弹簧加载的填料压紧机构 根据用户要求,可以采用碟形弹簧加载的填料压紧机构,使填料的密封更加持久可靠。

    上密封结构 所有截止阀均有上密封结构设计,低温碳钢截止阀一般设有一个可更换的上密封座,不锈钢截止阀一般在阀盖本体上直接加工上密封座或堆焊后加工上密封座。截止阀处在全开位置时,上密封结构能够可靠密封。但是,根据标准,不建议用户在阀门承压时通过上密封实现添加或更换填料的目的。阀座低温碳钢截止阀一般采用锻造阀座,阀座密封面喷焊用户规定的合金, NPS≤10 、DN≤250 截止阀的阀体与阀座一般采用可更换的螺纹连接,根据用户要求,也可采用焊接连接;NPS≥12 、DN≥300 截止阀的阀体与阀座一般采用焊接连接。不锈钢截止阀一般采用本体阀座,或在本体上直接堆焊合金,根据用户要求,也可采用螺纹或焊接阀座。

    阀杆的设计 阀杆采用整体锻造结构,阀杆直径下限符合标准规定。

    阀杆螺母 美标截止阀的阀杆螺母一般采用ASTM A439 D2材料制作,根据用户要求,也可采用铜合金材料制作;国标截止阀的阀杆螺母一般采用铜合金材料制作,根据用户要求,也可采用ASTM A439 D2材料制作。对于较大口径的截止阀,在阀杆螺母两侧配有推力滚动轴承,能够有效地减小截止阀的启闭力矩。

    超达阀门集团股份有限公司是原浙江超达阀门股份有限公司升级而来,在1998年就通过了ISO9001国际质量管理体系认证。

低温截止阀标准规范

 设计制造标准:BS 6364、GB/T 24925、API 602
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、ASME B 16.11、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

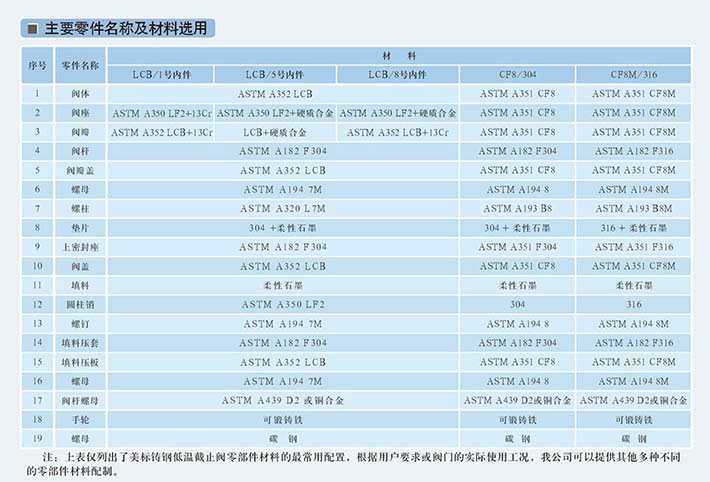

低温截止阀零件部件材料

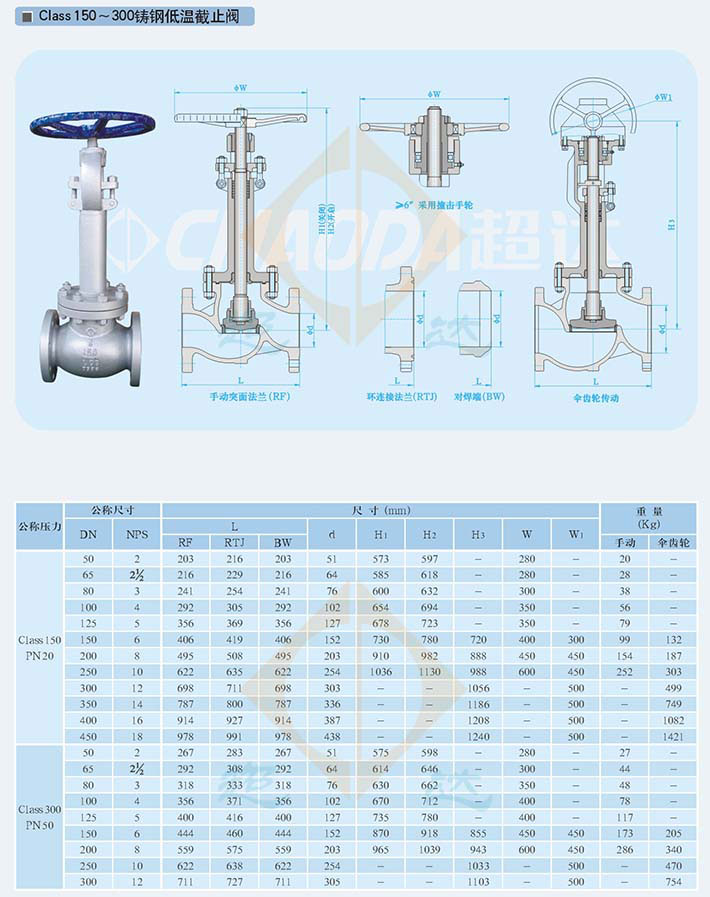

低温截止阀结构外形尺寸
