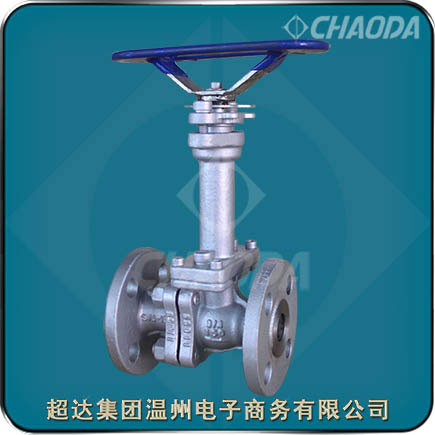

低温钢制球阀

    超达集团专业研制生产的低温钢制球阀阀盖采用长颈结构，其目的保护低温球阀填料函的功能，使填料函处于离低温介质较远的位置，保证填料的密封效果。还可以缠绕保冷材料，防止冷能损失。低温球阀用于低温工况，特别是用于液化天然气等一些危险介质工况，超达公司对于低温球阀的设计、制造、试验与检验积累了丰富的经验。

    超达集团生产的低温球阀，在出厂前都有一道低温处理的工序，将粗加工的零件置于冷却介质中数小时（2-8小时），以释放应力，确保材料的低温性能，保证精加工尺寸，以防止低温钢制球阀在低温工况时，因温度变化造成变形而导致的泄漏。

型号：DQ41、DQ47、DQ341、DQ641、DQ647等
口径：NPS½～NPS48、DN15～DN1200
压力：Class150～Class900、PN16～PN100
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

低温钢制球阀产品简介

    低温钢制球阀适用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的低温钢制球阀主要适用于液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等工况，较低工作温度为196℃。该类型介质不但易燃易爆，而且在升温时要气化。低温球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。浮动球阀一般采用法兰连接，也可采用焊接连接。

    手动低温固定球阀长颈的颈长可根据使用温度和保冷材料的厚度来选择不同的长度。当填料密封效果降低时，可以从低温填料函中间（见组合填料结构）加入润滑脂形成油封层，降低填料函的压差，提高密封性能。

低温钢制球阀产品特点

    超达研制生产的低温钢制球阀具有加长阀盖设计、防火防静电设计、中腔自动泄压、阀门零件强度大等特点。

    当滞留在低温球阀中腔的液体介质由于温度升高而汽化，导致中腔压力异常升高时，不需通过安全阀，中腔内的介质能够依靠其本身的作用力推动阀座而自动泄压，从而确保低温钢制球阀的安全，这也对保证低温球阀在输送液体介质时的安全性非常重要。

低温钢制球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、BS 6364、GB/T 24925、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

低温钢制球阀零件部件材料

一般的钢材在低温下会出现低温脆性，因此根据低温球阀的较低工作温度选择合适的阀体材料是设计与制造的一个关键。阀体材料的较低工作温度见下表。低温材料需要根据标准要求进行低温冲击试验，以确保材料低温下的适用性。垫料、垫片、螺栓、螺母也需要采用适合低温工况的材料。

锻件材料 较低使用温度
 ASTM A350 LF2 -46℃
 ASTM A350 LF5 -59℃
 ASTM A350 LF9 -73℃
 ASTM A350 LF3 -101℃
 ASTM A182 F304 -254℃
 ASTM A182 F316 -254℃
 ASTM A182 F304L -254℃
ASTM A182 F316L -254℃

铸件材料 较低使用温度
 ASTM A352 LCB -46℃
 ASTM A352 LCC -46℃
 ASTM A352 LC1 -59℃
 ASTM A352 LC2 -73℃
 ASTM A352 LC3 -101℃
 ASTM A351 CF8 -254℃
 ASTM A351 CF8M -254℃
 ASTM A351 CF3 -254℃
 ASTM A351 CF3M -254℃

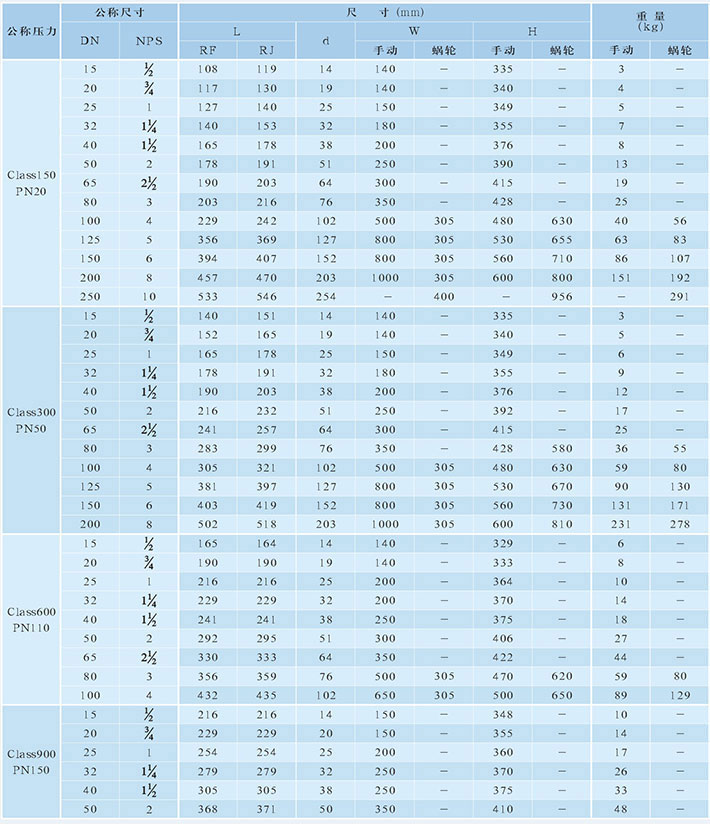

低温钢制球阀结构外形尺寸
