蜗轮蜗杆传动固定式球阀

固定球蜗轮蜗杆驱动球阀

    超达集团专业研制生产蜗轮蜗杆传动固定式球阀符合API6D标准。型号有QA347F、QA347Y等,工作温度-46~425度,适用于大口径、高压力的管线流体控制。超达蜗轮蜗杆传动固定式球阀工作时,流体压力不会使球体向阀座移动,阀座不会承受过大压力而变形。阀杆部分设有自润滑轴承,减少磨擦,开关扭距小,两阀座均采用弹簧设预紧。密封采用聚四氟乙烯镶入钢固内,钢圈后部设有弹簧,保证固定球球阀的阀座紧贴球体。

    超达蜗轮蜗杆传动固定式球阀具有双阻塞及泄放和保护功能,DN150(NPS6)以上的固定式球阀在阀杆和阀座上可装有密封脂注射装置系统,DN125以下的手动固定球阀在阀门中腔装有密封脂注射装置,在紧急状况下阻断源自阀杆和座圈处的泄漏。当阀座密封圈或阀杆O型密封圈因意外事故损坏时,可通过密封脂注射装置注射密封脂,以防止介质通过阀座密封圈和阀杆的泄漏。

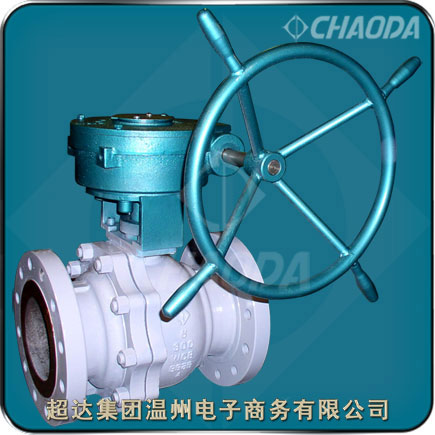

蜗轮蜗杆传动固定式球阀

型号:Q347F、Q347Y、QA347F、QA347Y
口径:NPS1½~NPS48、DN40~DN1200
压力:Class150~Class2500、PN20~PN420
材质:碳钢、不锈钢、合金钢、双相钢
驱动:蜗轮蜗杆传动
应用:石油,化工,天然气,石化,煤化工等行业

蜗轮蜗杆传动固定式球阀产品简介

    蜗轮蜗杆传动固定式球阀适用于Class150~Class2500、PN20~PN420的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的蜗轮蜗杆传动固定式球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。蜗轮蜗杆传动固定式球阀的驱动方式为手动。蜗轮蜗杆传动固定球阀一般采用法兰连接,也可采用对焊连接。

    超达固定球阀一般采用球前阀座密封结构。固定球阀的两个阀座能独立切断进口端和出口端的介质,实现双阻断功能。当铸钢固定球阀关闭时,即使阀门进出口两端同时受压,阀门中腔和两端通道也可以被相互阻断,中腔内的剩余介质可以通过泄放阀排出。

   操作的可靠性

   球阀的相对连动部(阀座和阀杆轴承)由于采用了摩擦系数小的特氟龙,因而操作扭距小,此外,由于密封润滑脂的长期润滑,使得操作更加灵活。

   阀座结构

   阀座的结构有两种:单密封和双密封结构,一般具有自泄压机能的是单密封,双密封则由阀体上附加的安全泄压。

   阀杆可加长

   阀杆加长适于埋地及低温用,加长尺寸根据需要确定,操作方式有手动、气动、电动、气液连动等。

蜗轮蜗杆驱动固定球球阀产品特点

    超达研制生产的手动固定球阀具有密封脂紧急注射装置、双阻断及泄放功能、完全的防火结构设计、中腔自动泄压、球前球后双重密封结构设计、阀杆的防吹出结构设计、放静电结构、驱动装置安装平台的设置等特点。

1、当阀门的使用现场发生火灾时,当聚四氟乙烯、橡胶等非金属材料制作的阀座密封圈、阀杆的O型密封圈以及中法兰O型密封圈在高温下损坏后,超达硬密封固定球阀能够借助于特别设计的金属对金属辅助密封结构或柔性石墨密封结构,有效地控制阀门的内漏和外漏。对于用户有防火要求的固定球阀,超达公司的防火结构设计均符合API 607、API 6FA、BS 6755及JB/T 6899等标准规范的要求。

2、固定球阀阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与蜗轮蜗杆传动装置连接。阀杆设有防吹出结构。

3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。

4、根据需要,固定式球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。

5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构。

6、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所。

固定式蜗轮蜗杆传动球阀标准规范

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

蜗轮蜗杆固定式球阀零件部件材料

蜗轮蜗杆传动固定式球阀典型机构及零部件组成

1-阀体;2-螺柱;3-螺母;4-O型圈;5-轴套;6-隔圈;7-阀杆;8-键;9-键;10-O型圈;11-垫片;12-压盖;

13-螺钉;14-O型圈;15-蜗轮蜗杆传动装置;16-球体;17-密封圈;18-O型圈;19-阀座;20-弹簧;21-垫片;

22-螺柱;23-螺母;24-阀盖;25-下轴;26-O型圈;27-调整垫;28-下端盖;29-螺钉

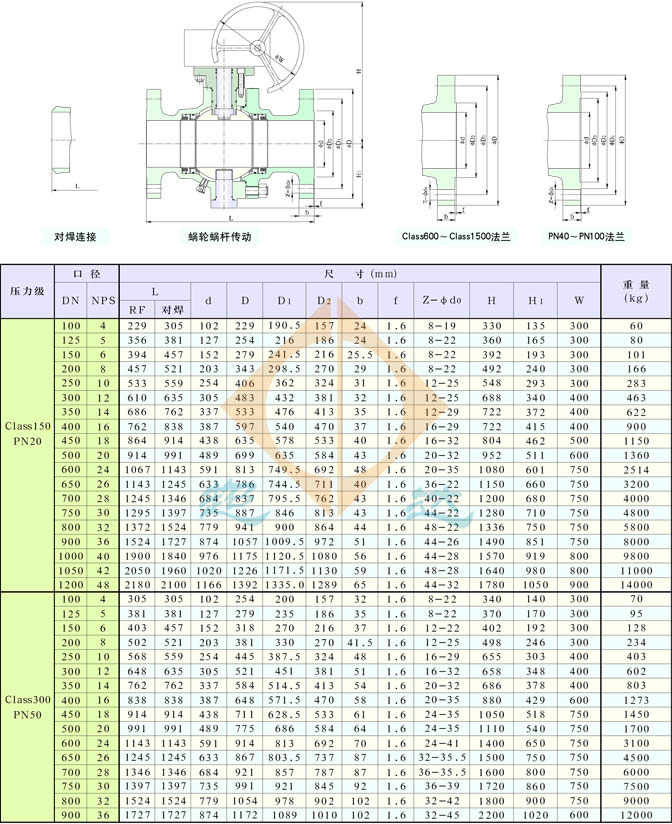

蜗轮传动固定式球阀结构外形尺寸
