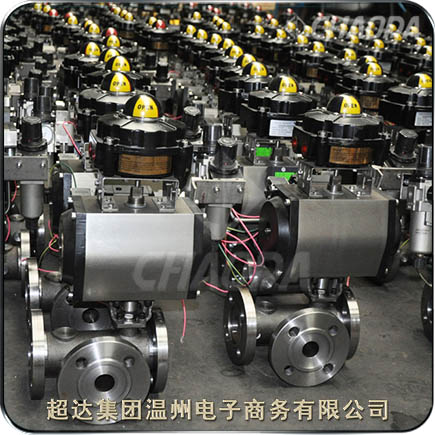

球阀与止回阀组合的三通切换阀

球阀与止回阀组合的三通切换阀

    超达集团专业研制生产球阀与止回阀组合的三通切换阀等阀门产品,超达生产的球阀与止回阀组合的三通切换阀具有管道压力推动球体辅助密封、结构长度与L型三通球阀相同、操作方式与L型三通球阀相同、整体式阀体结构设计等结构特点。

 焦炉氨水系统专用阀门—组合式三通阀是超达阀门集团股份有限公司(原浙江超达阀门股份有限公司)的产品,其他公司生产的均为假冒伪劣产品,请客户认准“超达”牌阀门。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司,依 托超达阀门集团股份有限公司(简称“超达集团”)严格的质量管理和保证体系(国内头一家通过API600闸阀认证),省级研发队伍(省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心和研发中心、省级阀门中试基地),先进的加工制造设备,完善的理化试验和检验方法,为用户提供质量可靠的阀门产品!

球阀与止回阀组合的三通切换阀

口径:DN20~DN32
压力:PN40~PN64
材质:碳钢、不锈钢
驱动:手动、电动、气动
应用:焦炉高压氨水喷射循环系统高低压转换系统

超达集团温州电子商务有限公司
电话: 0086-577-57755553
传真: 0086-577-57757273
郵箱: Sale@chaodavalves.com

球阀与止回阀组合的三通切换阀产品简介

    球阀与止回阀组合的三通切换阀适用于DN20~DN32、PN40~PN64的各种管路上,用于截断或接通管路中的介质。通过选择碳钢、不锈钢、合金钢等阀门材质,超达集团的球阀与止回阀组合的三通切换阀适用于焦炉高压氨水喷射循环系统高低压转换系统。球阀与止回阀组合的三通切换阀的驱动装置可选用手动、气动或电动。球阀与止回阀组合的三通切换阀一般采用法兰连接。

     以往全国各焦化厂焦炉高压氨水喷射循环系统高低压转换均使用Q44F- 40 DN25L型三通球阀,该阀门其主要密封部件由左、右两个聚四氟乙烯阀座与一个带L型通道的球体组成。阀门刚出厂使用时,因两侧阀座与球体之间有一定的装配预紧力,所以阀门在一段时间内能保持密封。由于聚四氟乙烯阀座会产生冷流变形,在使用过程中球阀阀座也会有一定的磨损,在阀门使用一定的时间后,随着聚四氟乙烯阀座的逐渐变形,阀座与球体的装配预紧力逐渐消失,较终在阀座与球体之间出现间隙。

   超达集团在深入分析该系统工况参数和传统结构的L型三通球阀产生泄漏的原因后,成功研制采用球阀和止回阀组合成一体的全新结构的组合式三通阀,从而彻底解决了传统结构的L型三通球阀存在的易泄漏、寿命短的问题。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司,专业销售超达集团的阀门产品,主要有“超达”牌阀门产品。“超达”牌阀门询价电话0577-57755553。

球阀与止回阀组合的三通切换阀产品特点

    超达研制生产的球阀与止回阀组合的三通切换阀具有管道压力推动球体辅助密封、结构长度与L型三通球阀相同、操作方式与L型三通球阀相同、整体式阀体结构设计等结构特点。

1、球阀与止回阀组合的三通切换阀除了具有一般球阀的流体阻力小、启闭迅速、密封性能好等优点外,球阀与止回阀组合的三通切换阀采用整体式结构设计,简单、紧凑、轻巧、耐用,与常用的两体式球阀比较,取消了中间的两个螺栓连接法兰,减少了泄漏点,密封更加可靠。采用增强聚四氟乙烯阀座,耐压、耐温、耐磨性能更好,使用寿命更长。

2、由于球阀与止回阀组合的三通切换阀中的直通式浮动球阀仅起高压系统一侧的开启与关闭作用,而不是起三通转换功能,因此,即使球体与阀座在使用一段时间后装配预紧力消失,球体与阀座之间出现间隙,在球阀关闭时,高压侧介质的压力仍能将球体推向出口侧阀座,使球体与出口侧阀座之间紧密接触,故阀门仍具有好的密封性能,球阀与止回阀组合的三通切换阀彻底解决了传统的L型三通球阀容易密封失效的问题。而低压侧止回阀采用不锈钢制造,设计独特,动作灵敏,密封可靠,使用寿命相当长。

3、球阀与止回阀组合的三通切换阀的结构长度及连接尺寸与传统的L型三通球阀相同,更换阀门方便。

4、球阀与止回阀组合的三通切换阀操作简单方便,与传统的L型三通球阀完全相同。

5、阀体为整体式结构设计,能更有效地防止阀门的外漏,阀门的总体设计更趋完善。

    超达阀门集团股份有限公司是原浙江超达阀门股份有限公司升级而来,在1998年就通过了ISO9001国际质量管理体系认证。

球阀与止回阀组合的三通切换阀标准规范

 设计制造标准:Q/ZCD 02-2008
 结构长度标准:GB/T 12221
 连接法兰标准:GB/T 9113、JB/T 79.1、HG/T 20592等
 试验检验标准:GB/T 13927、GB/T 26480、JB/T9092

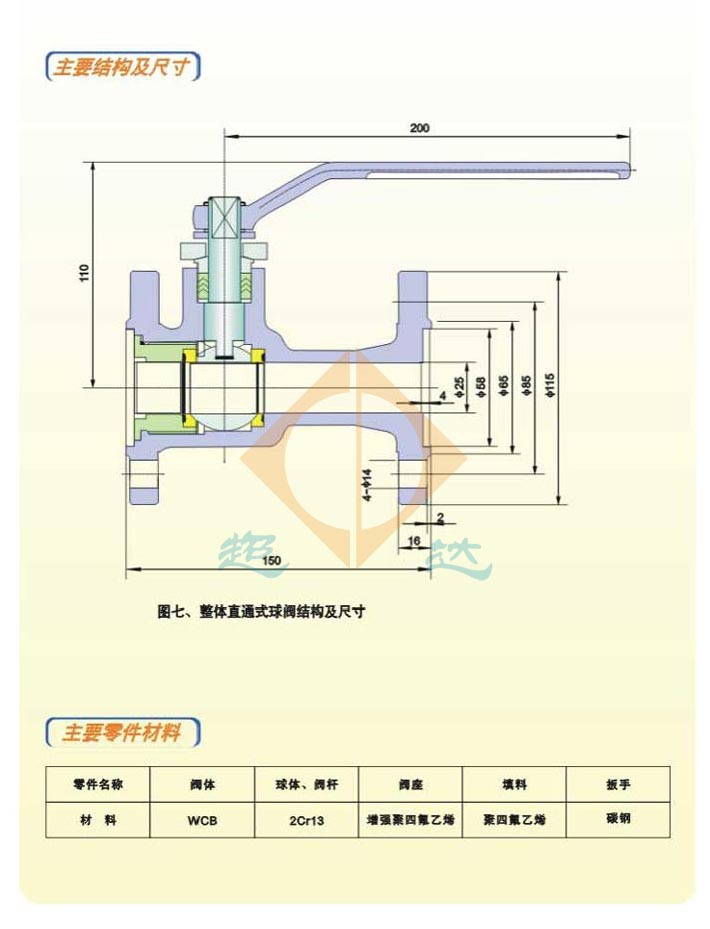

球阀与止回阀组合的三通切换阀零件部件材料

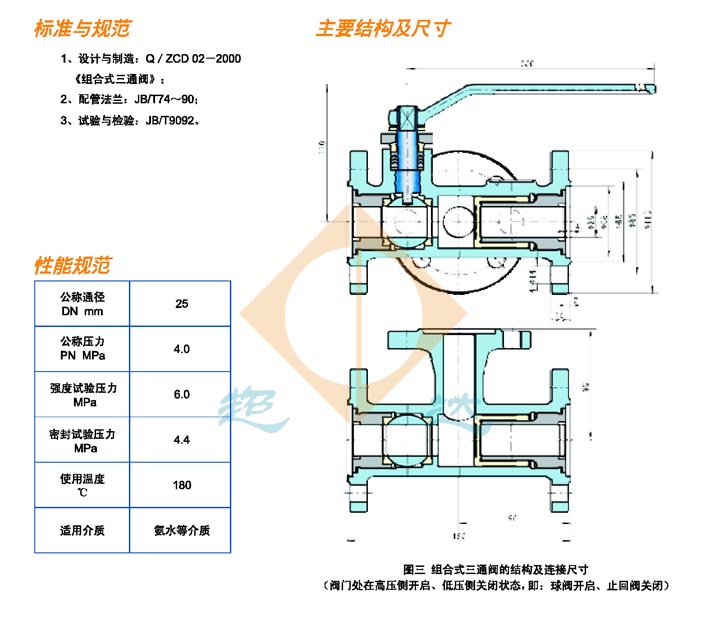

球阀与止回阀组合的三通切换阀结构外形尺寸
