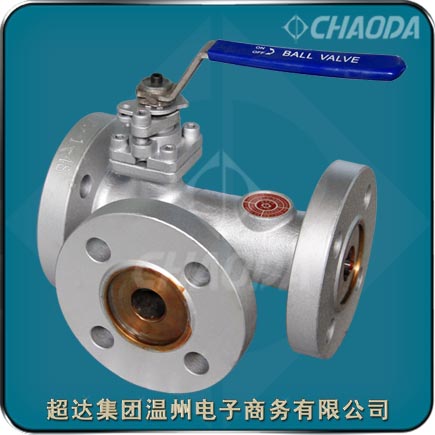

组合式三通阀

   超达集团专业研制生产的YQ44F型组合式三通阀从根本上解决了焦化厂焦炉高压氨水喷射循环系统高低压转换系统原使用的L型三通球阀存在的寿命短、易泄漏的问题，并经北京焦化厂、石家庄焦化厂、攀枝花焦化厂、昆钢焦化厂、包头钢铁公司焦化厂等全国各大焦化厂二十多年来的使用，得到用户的欢迎和好评。产品经浙江省科学技术成果鉴定，技术上有创新，达到国内领先水平，经权威部门查新，该阀门结构独特、新颖。

   由于组合式三通阀中的直通式浮动球阀仅起高压系统一侧的开启与关闭作用，而不是起三通转换功能，因此，即使球体与阀座在使用一段时间后装配预紧力消失，球体与阀座之间出现间隙，在球阀关闭时，高压侧介质的压力仍能将球体推向出口侧阀座，使球体与出口侧阀座之间紧密接触，故阀门仍具有好的密封性能，组合式三通阀彻底解决了传统的L型三通球阀容易密封失效的问题。而低压侧止回阀采用不锈钢制造，设计独特，动作灵敏，密封可靠，使用寿命相当长。

型号：YQ44F
口径：DN25～32
压力：PN40～PN64
材质：碳钢、不锈钢
驱动：手动、电动、气动
应用：焦炉高压氨水喷射循环系统高低压转换系统

组合式三通阀产品简介

    以往各焦化厂的焦炉高压氨水喷射循环系统高低压转换系统普遍采用传统结构的L型三通球阀,由于该部位的工况条件比较特殊,L型三通球阀在安装运行几个月甚至几天就产生泄漏,使系统压力降低,泄漏的高压氨水将焦炉内煤粉吸带至集气管,严重的造成炭化室负压,既影响焦炭质量,又影响炉体的严密性.由于该阀门安装在焦炉顶部,该部位温度高、劳动条件差，给阀门的更换带来了很大的困难。阀门的频繁更换，也给工厂造成了很大的经济损失，并且也严重的污染了环境。

    为了给用户解决这一难题，超达公司在深入分析该系统工况参数和传统结构的L型三通球阀产生泄漏的原因后，经反复试验研究，终于研制成功了采用球阀和止回阀组合成一体的全新结构的YQ44F-40 DN25型组合式三通阀，从而解决了传统结构的L型三通球阀存在的易泄漏、寿命短的问题，大量的试验与实际使用表明，组合式三通阀的使用寿命比L型三通球阀提高了很多以上。

组合式三通阀产品特点

    超达研制生产的组合式三通阀具除了具有一般球阀的流体阻力小、启闭迅速、密封性能好等优点外，组合式三通阀采用整体式结构设计，简单、紧凑、轻巧、耐用，与常用的两体式球阀比较，取消了中间的两个螺栓连接法兰，减少了泄漏点，密封更加可靠。采用增强聚四氟乙烯阀座，耐压、耐温、耐磨性能更好，使用寿命更长。

   1、组合式三通阀的结构长度及连接尺寸与传统的L型三通球阀相同，更换阀门方便。
   2、组合式三通阀操作简单方便，与传统的L型三通球阀完全相同。
   3、阀体为整体式结构设计，能更有效地防止阀门的外漏，阀门的总体设计更趋完善。

组合式三通阀标准规范

 设计制造标准：Q/ZCD 02-2008
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

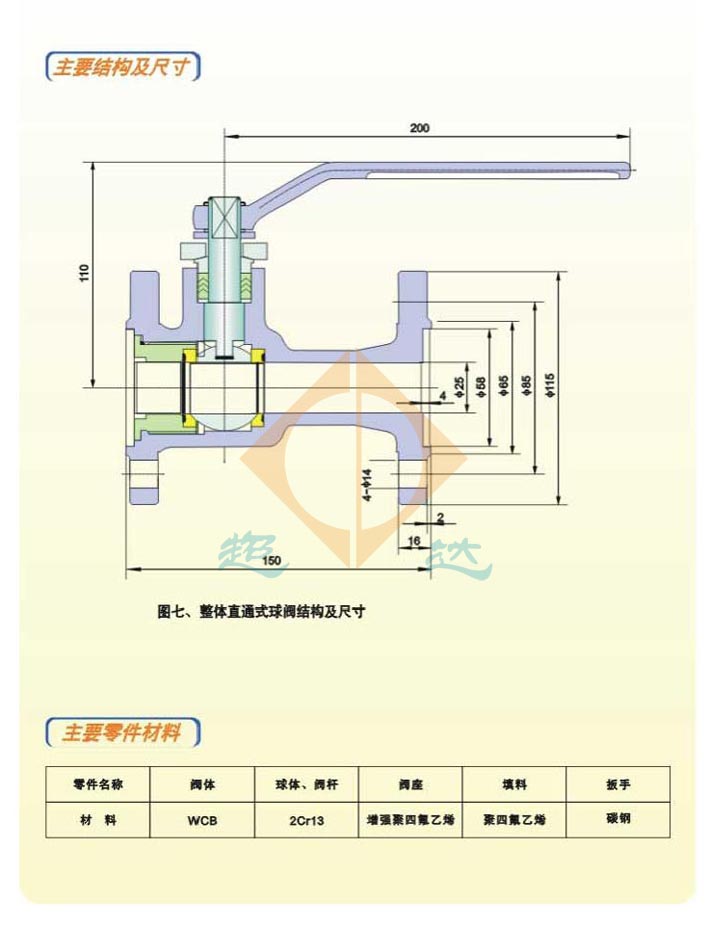

组合式三通阀零件部件材料
