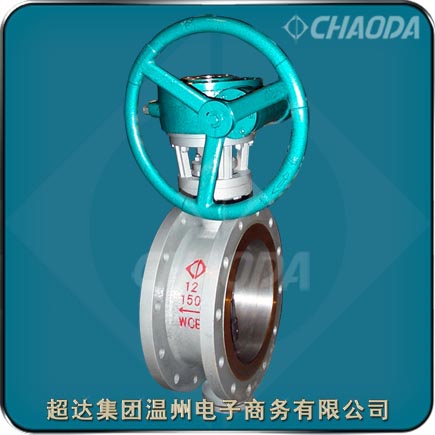

碟阀

    碟阀是用圆形碟板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。不仅碟阀结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，在大中口径、中低压力的使用领域，碟阀是主导的阀门形式。

    碟阀适用场合

    由于碟阀阀板的运动带有擦拭性，故大多数碟阀可用于带悬浮固体颗粒的介质，依据密封件的强度也可用于粉状和颗粒状的介质。

    碟阀的结构长度和总体高度较小，开启和关闭速度快，在完全开启时，具有较小的流体阻力，当开启到大约15°至70°之间时，又能进行灵敏的流量控制，碟阀的结构原理较适合于制作大口径阀门。在下列工况条件下，推荐选用碟阀：

    ①要求节流、调节控制流量；

    ②泥浆介质及含固体颗粒介质；

    ③要求阀门结构长度短的场合；

    ④要求启闭速度快的场合；

    ⑤压差较小的场合。

    在双位调节、缩口的通道、低噪声、有气穴和气化现象，向大气少量渗漏，有磨蚀性介质时，可以选用碟阀。在特殊工况条件下节流调节或要求密封严格，或磨损严重、低温(深冷)等工况条件下使用碟阀时，需使用特殊设计金属密封带调节装置的三偏心或双偏心的专用碟阀。

    根据客户需求，我们还可以生产凸耳对夹连接/对焊连接三偏心多层次金属硬密封碟阀、双偏心弹性金属密封碟阀、双偏心四氟密封碟阀、通风碟阀、伸缩器、配套法兰等。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司，依 托超达阀门集团股份有限公司（简称“超达集团”）严格的质量管理和保证体系，省级研发队伍（省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心和研发中心、省级阀门中试基地），先进的加工制造设备，完善的理化试验和检验方法，为用户提供质量可靠的阀门产品！

型号：D344、D374、D364等
口径：NPS2～NPS48、DN50～DN2000
压力：Class150、PN6～PN40
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

超达集团温州电子商务有限公司
电话: 0086-577-57755553
传真: 0086-577-57757273
郵箱: Sale@chaodavalves.com

碟阀产品简介

    碟阀适用于Class150、PN6～PN40的各种管路上，用于截断或接通管路中的介质。通过选择碳钢、不锈钢、合金钢等阀门材质，超达集团的碟阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。碟阀的驱动装置可选用手动、蜗轮传动、气动或电动。碟阀一般采用法兰连接，也可采用对焊连接。在管道两端焊上碟阀专用法兰（法兰公称压力等级和碟阀公称压力等级要一样），然后用螺栓从碟阀的4个耳朵孔穿过，固定在法兰上，两边用螺栓固定。这种碟阀就是对夹式碟阀。

    碟阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为软密封碟阀和硬密封碟阀两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。

    在安装时，阀瓣要停在关闭的位置上。开启位置应按碟板的旋转角度来确定。带有旁通阀的碟阀，开启前应先打开旁通阀。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司，专业销售“超达”牌阀门产品。“超达”牌阀门询价电话0577-57755553。

碟阀产品特点

    超达研制生产的碟阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能等特点。

    碟板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。

    阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。碟阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与碟板锥销固定，外伸端为防冲出型设计，以免在阀杆与碟板连接处意外断裂时阀杆崩出。

    超达阀门集团股份有限公司是原浙江超达阀门股份有限公司升级而来，在1998年就通过了ISO9001国际质量管理体系认证。

碟阀标准规范

 设计制造标准：API 609、GB/T 12238、JB/T 8527
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

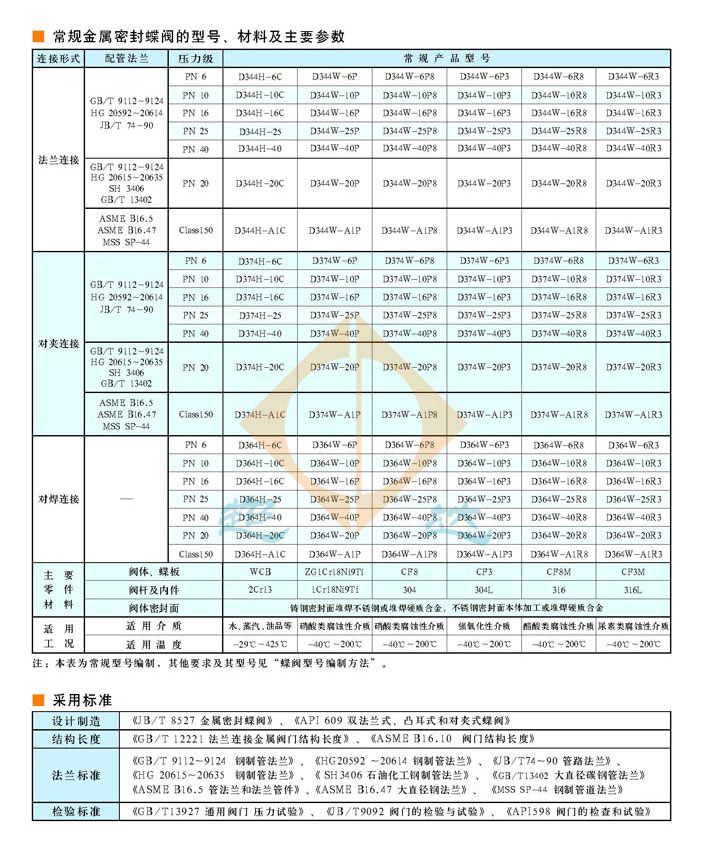

碟阀零件部件材料

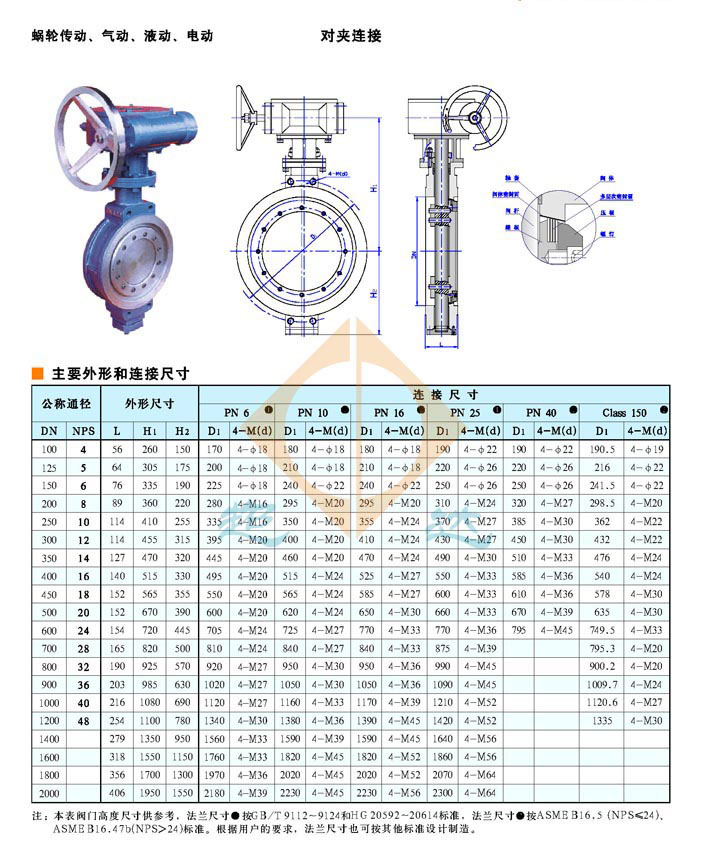

碟阀结构外形尺寸
