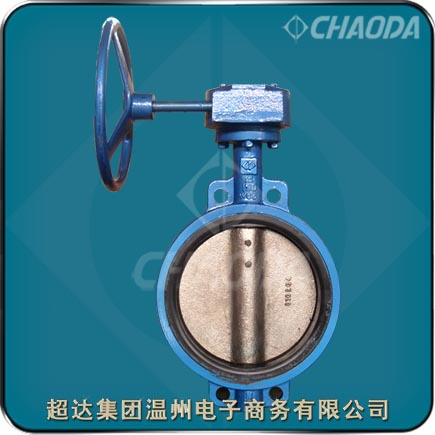

中线蝶阀

    超达集团专业研制生产中线蝶阀等阀门产品，超达生产的中线蝶阀具有产品密封性能好、使用安全可靠、使用寿命长等特点。中线对夹连接蝶阀阀杆轴心线与蝶板中心平面在同一个平面内并与阀体管道中心线垂直相交，且蝶板两边面积对于阀杆轴线对称。中线蝶阀有硬密封中线蝶阀、衬胶中线蝶阀以及衬氟中线蝶阀，由于结构简单，中心对称(I型)双向密封效果一样，并且流阻较小，开关力矩也小，因此在中、小型蝶阀上广泛应用。

    中线蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司，依 托超达阀门集团股份有限公司（简称“超达集团”）严格的质量管理和保证体系（国内头一家通过API600闸阀认证），省级研发队伍（省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心和研发中心、省级阀门中试基地），先进的加工制造设备，完善的理化试验和检验方法，为用户提供质量可靠的阀门产品！

型号：D41、D341、D671等
口径：NPS2～NPS48、DN50～DN1200
压力：Class150、PN6～PN16
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

超达集团温州电子商务有限公司
电话: 0086-577-57755553
传真: 0086-577-57757273
郵箱: Sale@chaodavalves.com

中线蝶阀产品简介

    中线蝶阀适用于Class150、PN6～PN16的各种管路上，用于截断或接通管路中的介质。通过选择碳钢、不锈钢、合金钢等阀门材质，超达集团的中线蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。中线蝶阀的驱动装置可选用手动、蜗轮传动、气动或电动。中线蝶阀一般采用法兰连接，也可采用对焊连接。

    手动中线蝶阀适用于工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。中线蝶阀要在阀杆上加装减速器，使蝶板停止在任意位置上，改善阀门的操作性能。 中线蝶阀公称通径大，阀体由碳钢制造，其成本较高，阀板的密封圈采用金属环代替橡胶环。

    中线蝶阀是工业管道中应用较为常用的阀门品种之一。蝶阀体积小，用料少，重量轻，口径越大相对其他阀更经济实惠。电动执行器旋转90°慢开式,操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时只有一个的阻力，因此通过该阀门所产生的压力降很小，当开启度在大约15°至70°之间时，又能进行灵敏的流量控制，因此大口径的流量调节，蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司，专业销售超达集团的阀门产品，主要有“超达”牌阀门产品。“超达”牌阀门询价电话0577-57755553。

中线蝶阀产品特点

    超达研制生产的中线蝶阀具有产品密封性能好、使用安全可靠、使用寿命长等特点。

    超达阀门集团股份有限公司是原浙江超达阀门股份有限公司升级而来，在1998年就通过了ISO9001国际质量管理体系认证。

中线蝶阀标准规范

 设计制造标准：API 609、GB/T 12238
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

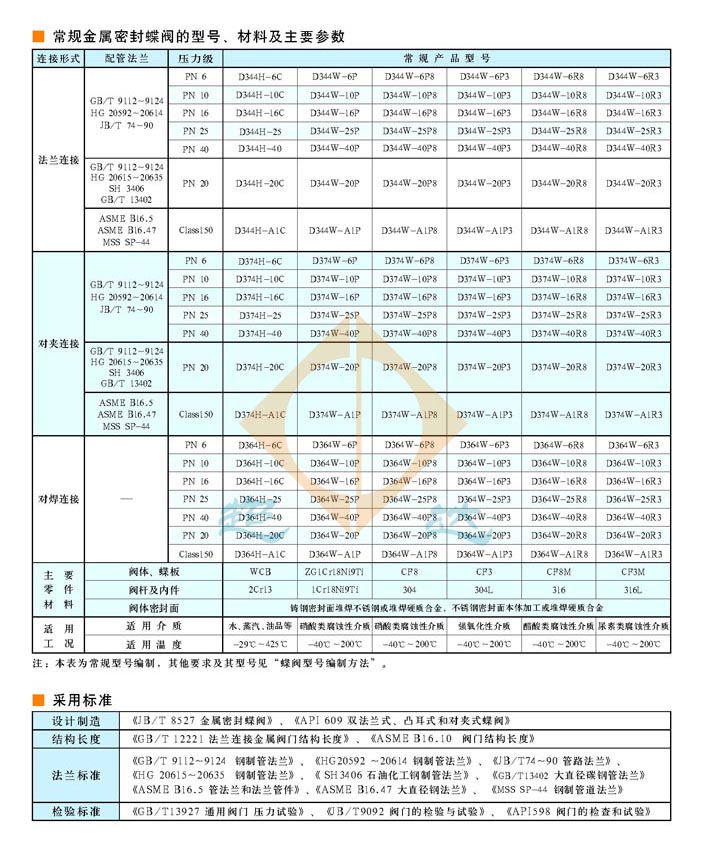

中线蝶阀零件部件材料

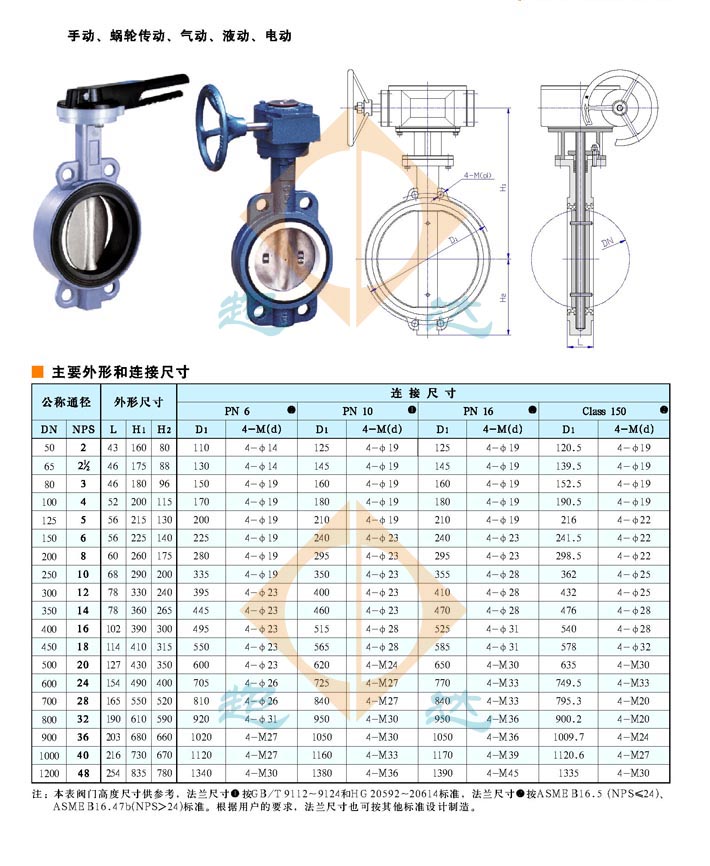

中线蝶阀结构外形尺寸
