三偏心多层次金属密封蝶阀

三维偏心金属硬密封多层次蝶阀

    本蝶阀采用三偏心多层次金属密封结构,无机械磨损,可达到零泄漏,有优良的双向密封功能,是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的较佳装置。选用不同的材质,三偏心多层次金属密封蝶阀可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质,较高工作温度可达600℃。

    超达集团专业研制生产三偏心多层次金属密封蝶阀等阀门产品,超达生产的三偏心多层次金属密封蝶阀具有独特的角偏心几何设计、优异的转矩密封、独特的软硬层叠密封圈设计、外挡式冲击阀杆设计等特点。三偏心多层次金属密封蝶阀采用的密封形式为三维偏心加斜锥角原理设计,使三偏心蝶阀密封副的空间相互轨迹达到理想化,通过计算机多次三维模拟运动轨迹显示,密封副相互之间无干涉,无摩擦,密封性能、耐腐蚀性能、耐高温性能、耐磨性能都得到了可靠的保证。

三偏心多层次金属密封蝶阀

型号:D44、D364、D674、D944等
口径:NPS2~NPS48、DN50~DN2000
压力:Class150、PN6~PN40
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

三偏心多层次金属密封蝶阀产品简介

    多层次三偏心金属硬密封蝶阀适用于DN50~DN2000、PN6~PN40的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的三偏心多层次金属密封蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。三偏心多层次金属密封蝶阀的驱动方式为手动、蜗轮传动、气动或电动。三偏心多层次金属密封蝶阀一般采用法兰连接,也可采用对焊连接。

三偏心多层次金属密封蝶阀结构特点

   三偏心结构:阀杆轴线与蝶板密封面间偏置一个尺寸A,并与阀体通道轴线偏置一个尺寸B,阀座回转轴线与阀体通道轴线形成一个偏心角α,故形成三偏心。蝶阀从0°~90°开启时,蝶板密封面会在开启的瞬间立即脱离阀座密封面,在其90°~0°关闭时,只有在关闭的瞬间,其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封面。所以阀座与蝶板上的密封面之间无任何摩擦,去除了磨损和泄漏的可能性。

    扭矩密封:三偏心的结构使蝶阀关闭时,其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩产生。不仅消除了常规弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封比压降低和消失,而且可以通过外加驱动力矩的改变,实现对其密封比压的任意调整,从而使三偏心蝶阀的密封性能改善,蝶阀的使用寿命也大大提高。

    软硬层叠式金属密封结构:蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨板的密封面,使其具有金属硬密封和弹性密封的双重优点,无论在低温和高温工况下均具有优良的密封性能。

    双向密封:因密封面锥角小于密封材料的磨擦角,蝶板关到密封位置时立即实现自锁,并能承受一定的反向压力冲击。

    防火结构:全金属结构本身具有火灾安全的特性。

    阀体密封面:采用堆焊硬质合金或不锈钢,使得密封面强度高、硬度好、耐磨损,可连续启闭60000次以上而无损伤。

    密封圈:密封圈由压板夹在蝶板上,易于安装、调节和更换。

    阀杆的上、下部位装有轴套,防止磨损和粘连,提高了使用寿命。

    三偏心多层次金属密封蝶阀产品操作灵活、省力、方便、可靠,连接方式有法兰、对夹、对焊、凸耳对夹。既可截断介质,也可任意调节介质流量。

    三偏心多层次金属密封蝶阀适用范围广,具有耐腐蚀、耐高温、耐擦伤、使用寿命长等优点。三偏心多层次金属密封蝶阀适用性强,可代替其它多种阀门使用。金属硬密封蝶阀具有密封调节性能,密封性能下降时,可调节密封圈向阀座靠近,即可恢复密封性能。工况需要时,通过调节蝶阀的启闭角度,进而起到调节流量的作用。

三偏心多层次金属密封蝶阀标准规范

 设计制造标准:API 609、JB/T 8527
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

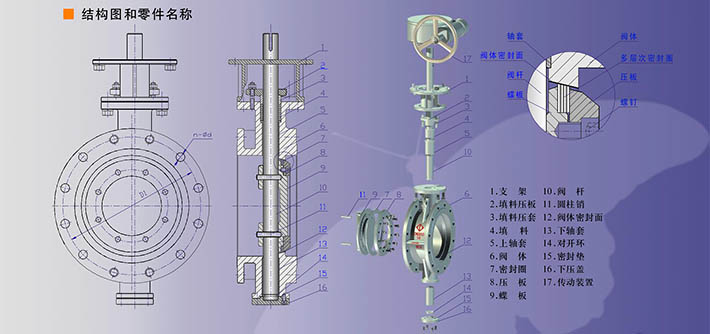

三偏心多层次金属密封蝶阀零件部件材料

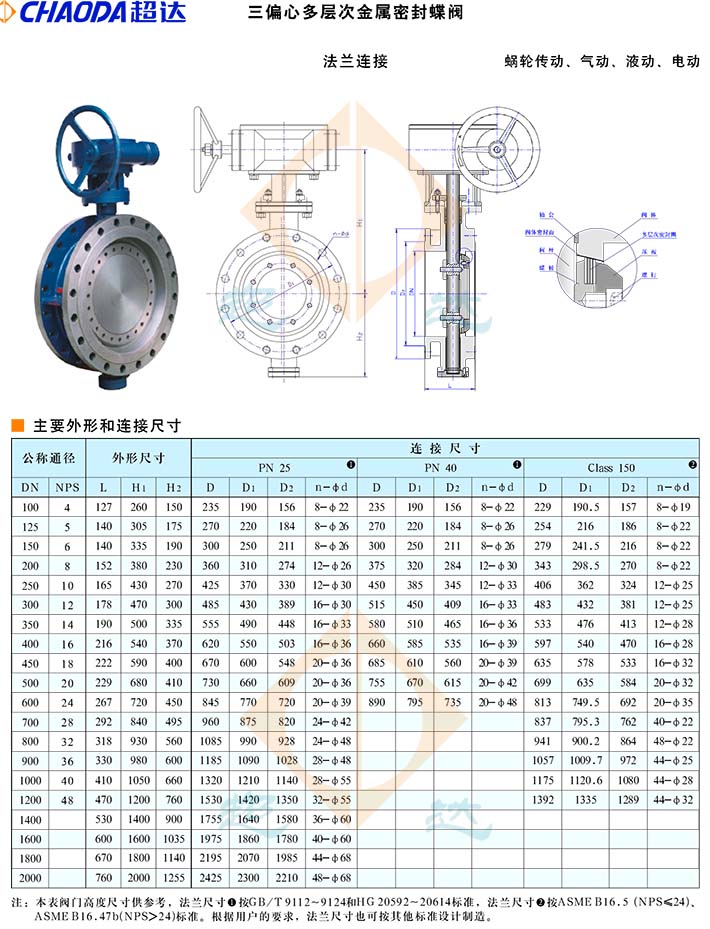

三偏心多层次金属密封蝶阀结构外形尺寸
