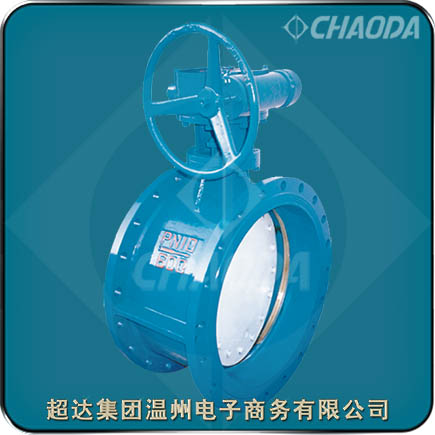

软密封法兰式双偏心碟阀

    超达集团专业研制生产的软密封双偏心蝶阀具有优异的双偏心结构密封性能、密封副使用软硬材料配对、自由选择的密封圈安装位置、自由的安装方向等特点。对于DN≤1200，软密封双偏心蝶阀阀体密封面采用独特的滚压技术，将不锈钢座圈压入阀体内；对于DN≥1400，则采用超音速喷涂阀体密封面，其结合强度可达50MPa。橡胶密封圈与蝶板通过压圈作可调节紧固，使密封压缩量控制在较佳状态。

型号：D43、D343、D643等
口径：NPS4～NPS48、DN100～DN2000
压力：Class150、PN6～PN16
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、涡轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

软密封双偏心蝶阀产品简介

    软密封双偏心蝶阀适用于PN6～PN16的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达的软密封双偏心蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。软密封双偏心蝶阀的驱动方式为手动、蜗轮传动、气动或电动。软密封双偏心蝶阀一般采用法兰连接，也可采用对焊连接。

    软密封双偏心蝶阀手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门；紧固螺栓时应对称交替进行紧固，不准依次单独紧固；安装时要注意双偏心蝶阀关闭状态承压方向；安装前应将密封面（两端密封面、蝶板密封面、阀座密封面）彻底擦干净，去掉灰尘和污物；安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合；阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。

    双偏心蝶阀的双偏心其一是指阀轴在阀座密封面的一侧即轴向偏心X，其二是指阀轴及其孔的中心与阀座密封面的中心线有一个偏心(即径向偏心σ)，双偏心的作用是为了蝶阀蝶板密封面在启闭时能迅速与阀座锥面分离；当阀轴顺时针方向旋转时、蝶板向关闭方向运动，当阀轴顺时针方向旋转90°时，蝶板密封面与阀座密封面处于完全关闭状态；正向压力利用双偏心的作用原理此时蝶板在介质压力的作用下会越关越紧。

软密封双偏心蝶阀产品特点

    超达研制生产的软密封双偏心蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，驱动力矩小、操作简便、迅速，并且软密封双偏心蝶阀还同时具有优良的流量调节功能和密封性能，可达到完全密封，气体试验泄露为零。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到较佳效果。

软密封双偏心蝶阀标准规范

 设计制造标准：API 609、GB/T 12238
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

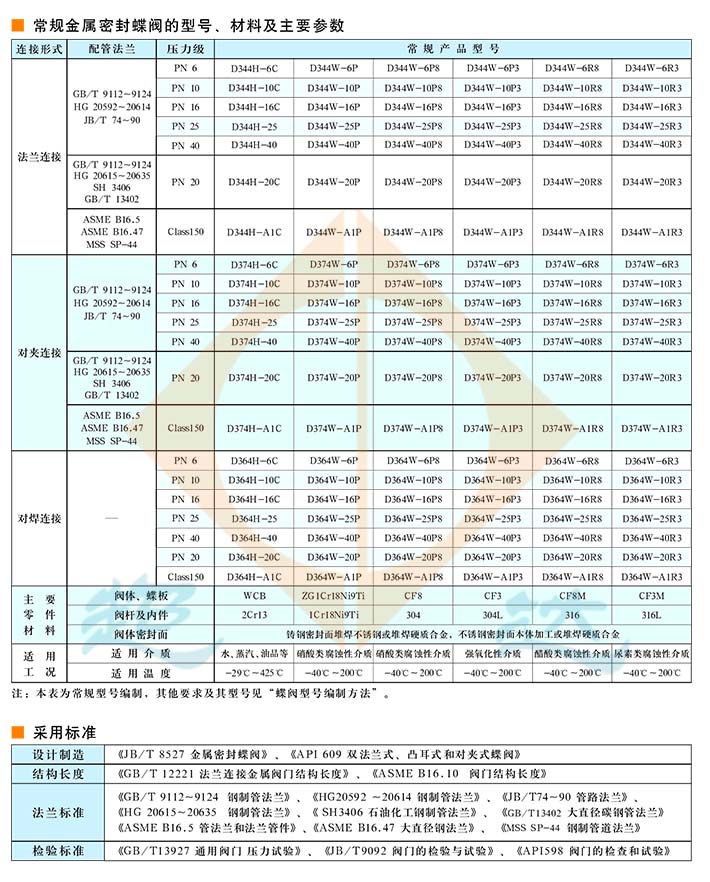

软密封双偏心蝶阀零件部件材料

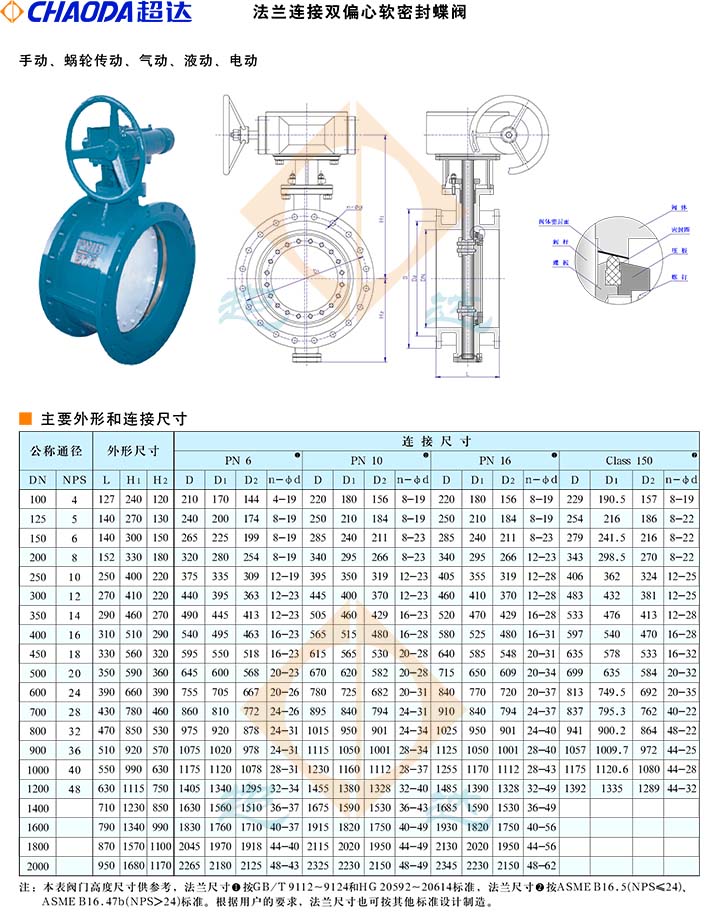

软密封双偏心蝶阀结构外形尺寸
