平板闸阀

平行式闸阀的用途:

平板闸阀 适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。

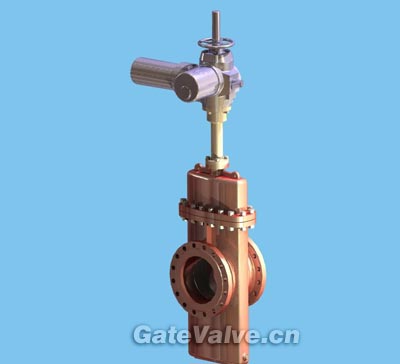

平板闸阀三维图

平板 闸阀 口径范围:DN25~1200
                压力范围:0.6MPa~45MPa   150Lb~3000Lb

有导流孔平板闸阀 用于需要通球清管的管线,无导流孔平板闸阀 用于不需要通球清管的管线上。

适用平板闸阀的场合

1、石油、天然气输送管线。带导流孔的平板闸阀还便于清扫管线。
2、成品油的输送管线和贮存设备。
3、石油、天然气的开采井口装置,也就是采油树用阀。
4、带有悬浮颗粒的介质的管道。
5、城市煤气输送管线。
6、自来水工程。

平板闸阀的结构说明

1、阀体有两种形式,一般公称压力≤2.5MPa,或≤300Lb时为铸造扁体结构,>2.5MPa或>300Lb时选用铸造圆体结构。
2、阀座为镶嵌PTFE或填充PTFE密封圈的刚性浮动阀座,具有双重密封效果,阀座由端部○型圈旋加予紧力,并由浮动阀座的活塞效应达到进出口同时密封,这种双重密封结构使阀体中腔与通道完全隔离,可以在工作状态下检修阀门,排除体腔内残留物。

3、闸板为一长方形平行平板,其上开一与通道直径相同的通孔(带导流孔),也可不开孔(不带导流孔),全启时,通道平滑为直管段,流阻系数低,压力损失小,开启与关闭时闸板与阀座始终相互接触,即可擦拭附着在密封副间的颗粒污物,又可使密封面不被介质直接冲刷而得到保护。

平板闸阀的特点:

1.阀座的密封结构应为弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
2.阀座有自清洗功能,并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
3.阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。
(1) 轭架套管 - 铝青铜轭架套管配置针形止推轴承,较大程度减少操作扭矩。
(2) 阀杆 - 螺纹长度直到托架;销钉和点焊;具有稳定性。
(3) 压力密封 - 结构简单,配置分段扣环和镀银低碳钢垫圈,有助于拆卸和实现较好的阀帽密封。
(4) 阀座环 - 焊接阀座环垂直于流动通道,易于维护。

(5) 执行机构 - 这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮,DN350以上配置斜齿轮操作机构。
(6) 轭架 - 完全装配式轭架通过抗震测试,易于维护和安装执行机构。
(7) 压盖 - 两件式,自调节压盖,避免被弹出。
(8) 整体后座 - 硬面,使用寿命较长。
(9) 阀瓣 - 弹簧负载阀瓣能够自行调节,减少执行机构的扭矩需求。
(10) 整体止动 - 整体铸造托架止动装置,定位组装的托架阀瓣,使得阀座稳定可靠。

    阀体有铸造和焊接两种结构。

    阀座采用O形密封圈密封和施加预紧力的浮动阀座结构,使阀门进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门。
    金属对金属密封的阀门,阀体外部设有注油脂结构,油脂通过注脂器、阀座进入阀门密封面,使阀门达到零泄漏。
    阀座采用密封面上镶嵌PTFE,具有PTFE对金属和金属对金属的双重密封,PTFE密封面同时清除闸板脏物的作用。
    闸板、阀座经特殊工艺处理、喷焊硬质合金,耐磨四氟,实现双重密封。并可注油脂辅助密封双重保护,密封可靠,使用寿命长。
    带导流孔阀门的闸板,无论是全开或是全关始终与密封面吻合,密封面得到保护不受介质直接冲刷,从而延长使用寿命。

    阀门在全开时,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线。
    本阀门采用带自密封能力的填料结构,无需经常调节,开、关极为轻便,且密封性可靠,填料函处设有辅助密封油脂注入结构,密封性能绝对可靠,真正达到零泄漏;解决了通用阀门填料处较容易外漏的弊病。
     阀门关闭时能自动卸掉内腔高压(详见平板闸阀工作原理),保证使用安全。
    全封闭结构,防护性能好,可适应全天候要求。
    阀门设有指示杆或观察窗以表示阀门的启闭情况。
