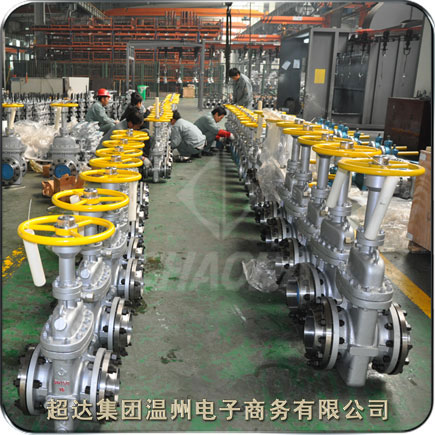

不带导流孔铸钢平板闸阀

无导流孔平板闸阀用于不需要通球清管的管线。平板闸阀按驱动方式可分为手动平板闸阀、气动平板闸阀及电动平板闸阀。按用途和使用场合可分为有导流孔平板闸阀、无导流孔平板闸阀、油田平板闸阀、管线平板闸阀及燃气平板闸阀等。

无导流孔平板闸阀产品优点：

当介质压力低时，金属密封面的密封力不足以达到满意的密封。相反当介质压力高时，如果密封面不用系统介质或外来介质润滑时，经常启闭就可 能使密封面磨损过大。另一个不足是，在圆形流道上横向运动的圆形闸板只有当它处在阀门关位置的50%时，这种阀门对流量的控制才较敏感。而且，闸板在却断高速和高密度介质流时，会产生剧烈振动。如果将阀座做成V形通口并和闸板紧密的导向，则它也可用作节流。

无导流孔平板闸阀产品特点：

1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门
2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线

3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处较容易外漏的弊病

4、平板闸阀关闭时能自动卸掉内腔高压，保证使用安全

5、全封闭结构，防护性能好，可适应全天候要求

6、阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。

7、阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。

8、阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。

9、轭架套管 – 铝青铜轭架套管配置针形止推轴承，较大程度减少操作扭矩。

10、阀杆 – 螺纹长度直到托架；销钉和点焊；具有稳定性。

11、压力密封 – 结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现较好的阀帽密封。

12、阀座环 – 焊接阀座环垂直于流动通道，易于维护。

13、执行机构 – 这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。

14、轭架 – 完全装配式轭架通过抗震测试，易于维护和安装执行机构。

15、压盖 – 两件式，自调节压盖，避免被弹出。

16、整体后座 – 硬面，使用寿命较长。

17、阀瓣 – 弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。

18、整体止动 – 整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座稳定可靠。

19、阀体有铸造和焊接两种结构。

20、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。

21、金属对金属密封的阀门，阀体外部设有注油脂结构，油脂通过注脂器、阀座进入阀门密封面，使阀门达到零泄漏。

22、阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时清除闸板脏物的作用。

23、闸板、阀座经特殊工艺处理、喷焊硬质合金，耐磨四氟，实现双重密封。并可注油脂辅助密封双重保护，密封可靠，使用寿命长。

24、带导流孔阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。

25、阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。

26、本阀门采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处较容易外漏的弊病。

27、阀门关闭时能自动卸掉内腔高压，保证使用安全。

28、全封闭结构，防护性能好，可适应全天候要求。

29、阀门设有指示杆或观察窗以表示阀门的启闭情况。公称通径：DN25～1000mm
