对夹连接升降式止回阀

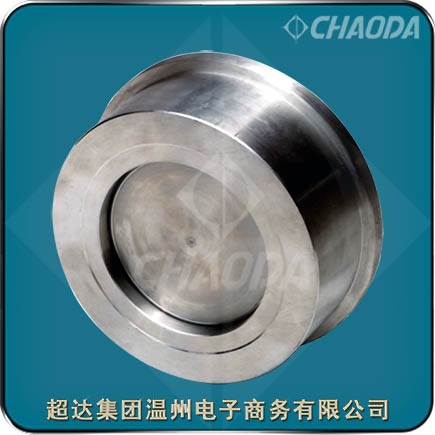

对夹升降式H71止回阀

    超达集团专业研制生产的对夹连接升降式止回阀的结构与截止阀类似,其阀瓣(阀芯)沿通道垂直中以线作升降运动,动作可靠,但流体阻力较大,常应用于小口径的场合。升降式止回阀可直通式和立式两种。直通式升降止回阀一般只能安装在水平管路,而立式升降止回阀一般就安装在垂直管路。

    对夹连接升降式止回阀的阀瓣行程短,阀瓣轻巧,具有弹簧辅助关闭,关阀速度很快。对夹升降式止回阀结构长度很短、体积很小、重量很轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长、油压、缓闭不受介质影响,有较好节能效果等特点,为止回阀的安装、搬运、存放及管道的布置带来很大的便利,并能大量节约材料、降低造价。

对夹连接升降式止回阀

型号:H71
口径:NPS½~NPS8、DN15~DN200
压力:Class150~Class900、PN10~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:无(自动)
应用:石油,化工,天然气,石化,煤化工等行业

对夹连接升降式止回阀产品简介

    对夹升降式止回阀适用于Class150~Class900、PN10~PN160的各种管路上,阻止管路中的介质倒流。选用不同的材质,超达集团的对夹连接升降式止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

对夹连接升降式止回阀产品特点

    超达研制生产的对夹式升降止回阀具有弹簧辅助关闭,关阀速度很快。结构长度很短、体积很小、重量很轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长、油压、缓闭不受介质影响,有较好节能效果等特点。

    1、H71H、H71Y升降式止回阀具有结构简单,动作可靠,维修方便等优点,广泛应用于净化设备、石油、化工、冶金、电力、轻纺等生产过程中。

    2、当介质由阀体箭头所示流向进入不锈钢升降式止回阀阀体,介质的压力作用在阀瓣上产生向上的推力,当介质推力大于阀瓣重力时,阀门打开。当升降式止回阀阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时,阀门关闭,阻止介质倒流。

对夹连接升降式止回阀标准规范

 设计制造标准:API 594、JB/T 8937
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

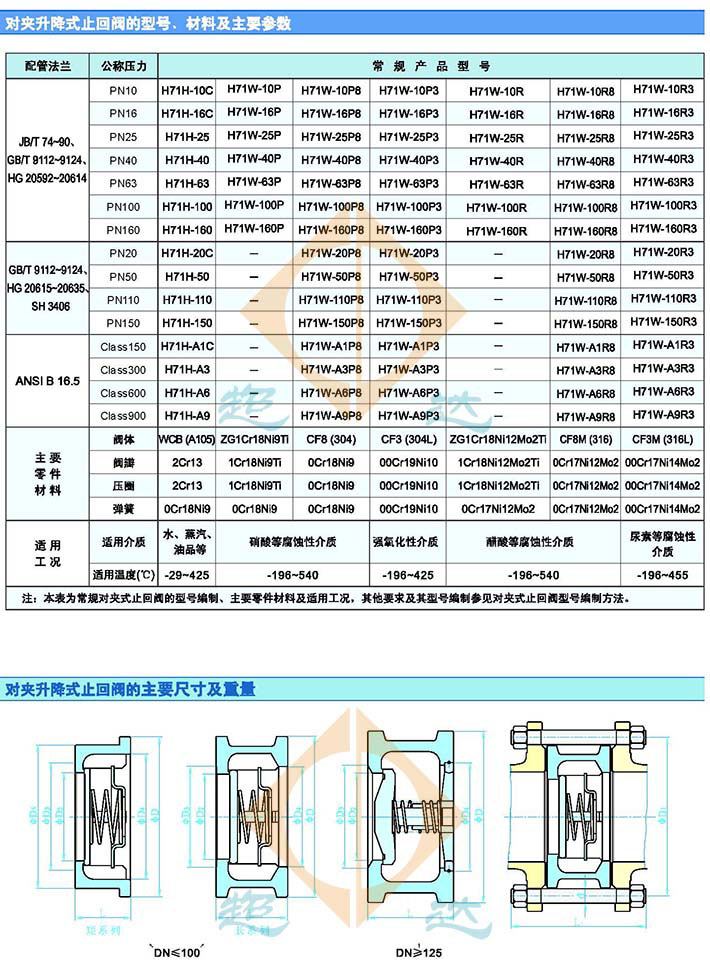

对夹升降式止回阀零件材料

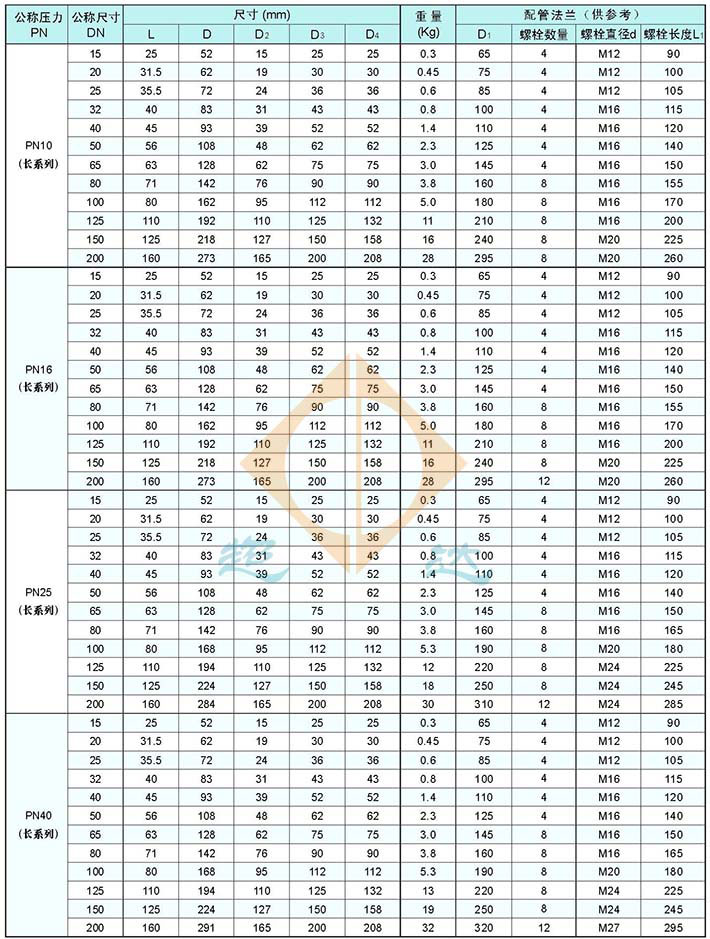

对夹连接升降式止回阀结构外形尺寸
