升降式止回阀具有结构合理,密封可靠,性能优良,造型美观,耐磨,耐腐,抗磨擦性能好,使用寿命长等特点,止回阀启闭件靠介质流动和力量自行开启或关闭,阀瓣阀座堆焊司太立。

中国阀门网

升降式止回阀有碳钢,不锈钢,合金钢,双相钢,法兰,对夹,对焊连接

升降式止回阀系列

    超达集团专业研制生产升降式止回阀等阀门产品,超达生产的升降式止回阀具有结构合理、密封可靠、性能优良、造型美观、耐磨、耐腐、抗磨擦性能好、使用寿命长等特点。止回阀启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。

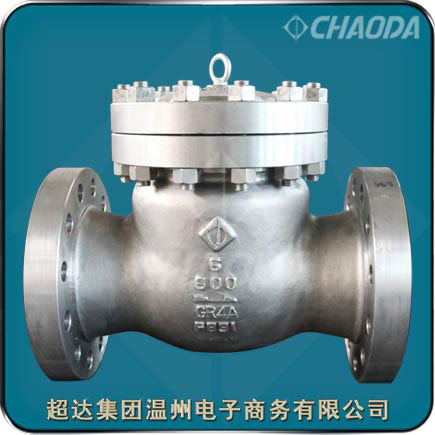

升降式止回阀

型号:H41H、H41W、H41Y、H71H、H71W、H71T1~T8等
口径:NPS½~NPS12、DN15~DN300
压力:Class150~Class900、PN20~PN150
材质:碳钢、不锈钢、合金钢、双相钢
应用:石油,化工,天然气,石化,煤化工等行业
驱动:无(自动)

升降式止回阀产品简介

    升降式止回阀适用于Class150~Class900、PN20~PN150的各种管路上,用于截断或接通管路中的介质。通过选择碳钢、不锈钢、合金钢等阀门材质,超达集团的升降式止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。升降式止回阀一般采用法兰连接,也可采用对焊连接。

    锻钢升降式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。

    法兰连接升降式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。

    升降式止回阀只能安装在水平管道上,在小口径高压止回阀上阀瓣可采用圆球。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。升降式止回阀的阀体形状与截止阀一样,因此它的流体阻力系数较大。铸钢升降式止回阀可适用于水、蒸汽、气体,升降式不锈钢止回阀可选用腐蚀性介质、食品、油品、药品等。

升降式止回阀产品特点

    超达研制生产的升降止回阀具有结构合理、密封可靠、性能优良、造型美观、耐磨、耐腐、抗磨擦性能好、使用寿命长等特点。

    1、升降式止回阀设计制造按GB/T 12235设计制造检验,密封可靠,性能优良。
    2、锻钢止回阀阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
    3、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
    4、阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
    5、可按用户要求制造不同结构形式和连接形式的止回阀,为各种设备配套使用。

    超达阀门集团股份有限公司是原浙江超达阀门股份有限公司升级而来,在1998年就通过了ISO9001国际质量管理体系认证。

升降式止回阀标准规范

 设计制造标准:API 6D、GB/T 12235、BS 1868
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

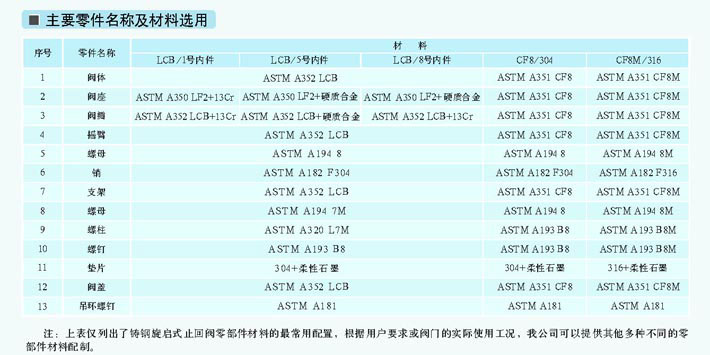

升降式止回阀零件部件材料
