旋启式止回阀采用内装摇臂旋启式结构,除了中法兰部位用密封垫片外,整体没有外漏点,旋启式止回阀依靠介质本身流动而自动启闭阀瓣,防止介质倒流,逆止阀产品无外泄漏。

中国阀门网

旋启式止回阀有法兰,焊接,螺纹连接方式,分为单瓣,双瓣,对夹式

旋启止回阀系列

    超达集团专业研制生产旋启式止回阀等阀门产品,超达生产的旋启式止回阀具有产品无外泄露、可任意位置安装、密封性能好、线性震动小、压降小等特点。旋启式止回阀的采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。旋启式止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司,依托超达阀门集团股份有限公司(简称“超达集团”)严格的质量管理和保证体系,省级研发队伍(省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心和研发中心、省级阀门中试基地),先进的加工制造设备,完善的理化试验和检验方法,为用户提供质量可靠的阀门产品!

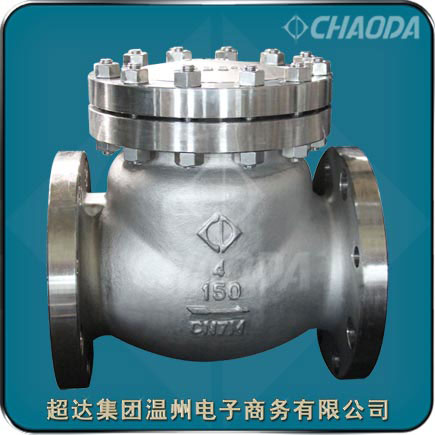

旋启式止回阀

型号:HA44H、HA44Y、HA44T1~T8等
口径:NPS2~NPS30、DN50~DN750
压力:Class150~Class2500、PN20~PN420
材质:碳钢、不锈钢、合金钢、双相钢
应用:石油,化工,天然气,石化,煤化工等行业
驱动:无(自动)

旋启式止回阀产品简介

    旋启式止回阀适用于Class150~Class2500、PN20~PN420的各种管路上,用于截断或接通管路中的介质。通过选择碳钢、不锈钢、合金钢等阀门材质,超达集团的旋启式止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。旋启式止回阀一般采用法兰连接,也可采用对焊连接。

    铸钢旋启式止回阀采用内装摇臂旋启式结构,通过阀瓣的自重及介质力量,使阀瓣开启或关闭。该阀密封件易于加工,阀瓣运动时有2个活动节点。因此,阀门关闭时,阀瓣密封面能够与阀座密封面保持接触,并可自行调整密封位置,密封性能较好。

    止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式止回阀和卧式止回阀两种。旋启式止回阀分为单瓣旋启式止回阀、双瓣旋启式止回阀。蝶式止回阀为直通式止回阀、以上几种止回阀在连接形式上可分为螺纹连接止回阀、法兰连接止回阀和焊接止回阀三种。

    旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿,适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。旋启式止回阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。主要用于石油、化工、制药、化肥、电力等管路上。

旋启式止回阀产品特点

    超达研制生产的旋启式止回阀具有产品无外泄露、可任意位置安装、密封性能好、线性震动小、压降小等特点。

    超达阀门集团股份有限公司是原浙江超达阀门股份有限公司升级而来,在1998年就通过了ISO9001国际质量管理体系认证。

旋启式止回阀标准规范

 设计制造标准:API 6D、GB/T 12236、BS 1868
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

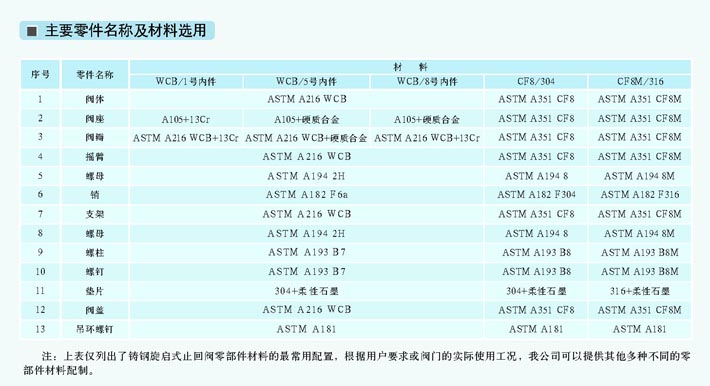

旋启式止回阀零件部件材料
