内装式无外泄漏对夹式止回阀

无外泄漏对夹连接内装止回阀

    超达集团专业研制生产的内装式无外泄漏对夹式止回阀具有结构紧凑、阀瓣关闭行程短、弹簧预加载、流动阻力小、密封性能好等特点。内装式无外泄漏对夹式止回阀没有螺栓孔,是在两片法兰之间夹着,通过拧紧螺栓紧固法兰达到固定对夹式止回阀的,类似于垫片,只不过垫片比较薄。一般情况下,选用内装式无外泄漏对夹式止回阀的比较多,因为对夹式止回阀便宜。

内装式无外泄漏对夹式止回阀

型号:H76、H71
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:无(自动)
应用:石油,化工,天然气,石化,煤化工等行业

内装式无外泄漏对夹式止回阀产品简介

    无外泄漏内装式对夹式止回阀适用于Class150~Class1500、PN16~PN160的各种管路上,阻止管路中的介质倒流。选用不同的材质,超达集团的内装式无外泄漏对夹式止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。内装式无外泄漏对夹式止回阀无任何驱动方式。内装式无外泄漏对夹式止回阀一般采用对夹连接。

内装式无外泄漏对夹式止回阀产品特点

    超达研制生产的内装式无外泄漏对夹式止回阀具有结构紧凑、阀瓣关闭行程短、弹簧预加载、流动阻力小、密封性能好等特点。

    1、内装式无外泄漏对夹式止回阀结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8
    2、体积小、重量轻,其重量只有传统法兰止回阀的1/4~1/20
    3、该对夹式止回阀阀瓣关闭快速,水锤压力小
    4、水平管道或垂直管道均可使用,安装方便
    5、流道通畅、流体阻力小
    6、无外泄漏对夹式止回阀动作灵敏、密封性能好
    7、阀瓣行程短、关闭冲击力小
    8、整体结构简单紧凑、造型美观
    9、使用寿命长、性能可靠

无外泄漏对夹连接内装式止回阀标准规范

 设计制造标准:API 594、JB/T 8937
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

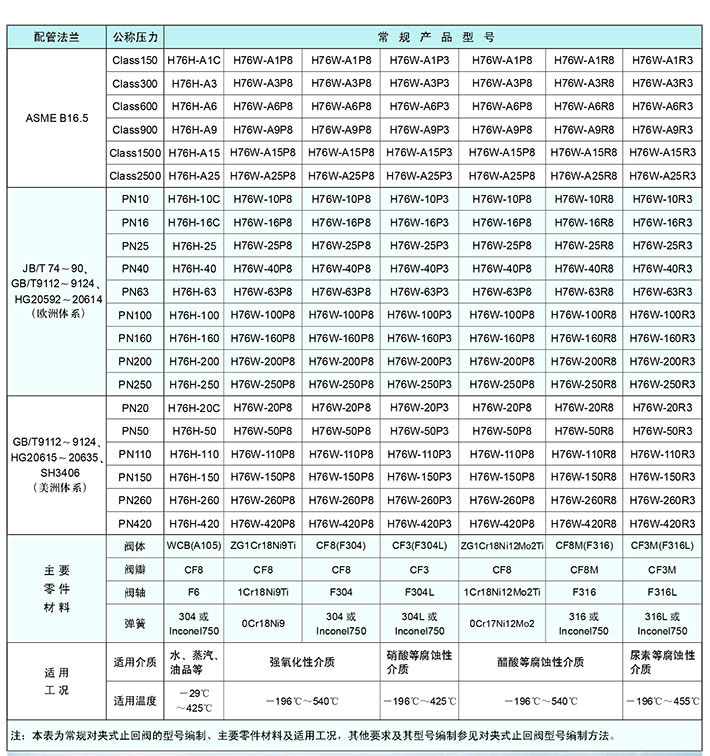

无外泄漏对夹内装式止回阀零部件材料

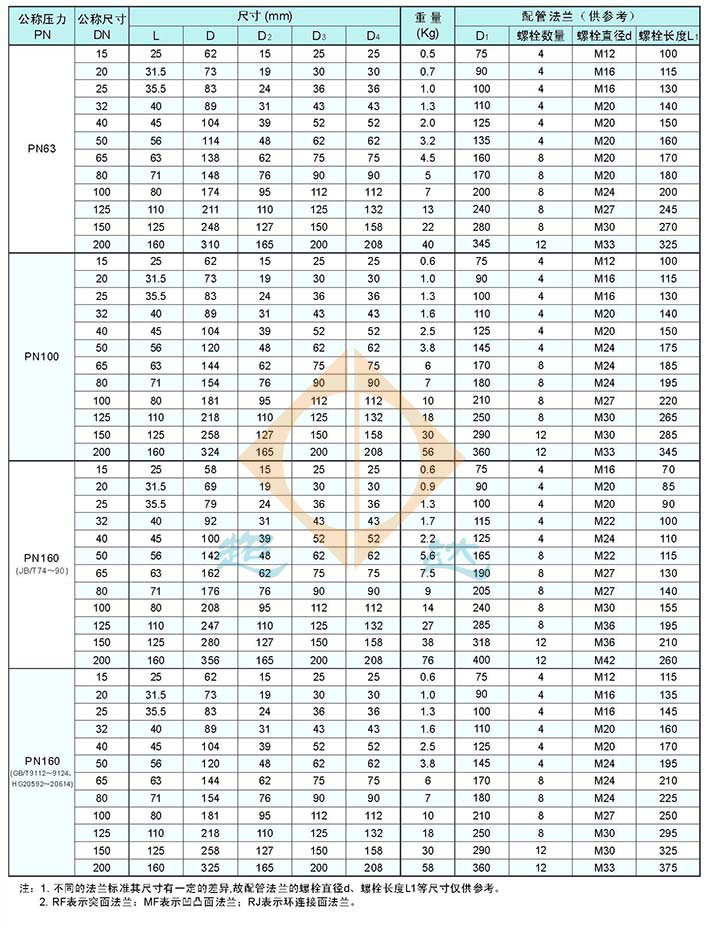

无外泄漏内装式对夹止回阀结构外形尺寸

关键词:内装式止回阀  对夹式止回阀
