锻钢旋启式止回阀

锻钢旋启式止回阀

    超达集团专业研制生产锻钢旋启式止回阀等阀门产品,超达生产的锻钢旋启式止回阀具有结构紧凑、阀瓣关闭行程短、弹簧预加载、流动阻力小、密封性能好、阀瓣阀座密封面堆焊合金等特点。

    锻钢旋启式止回阀阀体、阀盖等承压件采用整体锻造,旋启式止回阀的法兰也可采用焊接形式;旋启式止回阀的连接形式有法兰连接、承插焊连接和内螺纹连接;旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360℃范围内有一定的自由度,有适当的微量位置补偿;阀座与阀体的连接有螺纹连接、焊接、在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成;堆焊层厚度大于等于2mm;对于公称压力大于900Lb(16.0MPa)的锻钢止回阀采用压力自紧式密封结构 ,阀瓣及支架均采用整体锻造加工,保证了受压强度。

锻钢旋启式止回阀

型号:H44
口径:NPS2~NPS30、DN50~DN750
压力:Class150~Class2500、PN20~PN420
材质:碳钢、不锈钢、合金钢、双相钢
驱动:无(自动)
应用:石油,化工,天然气,石化,煤化工等行业

锻钢旋启式止回阀产品简介

    锻钢旋启式止回阀适用于Class150~Class2500、PN20~PN420的各种管路上,阻止管路中的介质倒流。选用不同的材质,超达的锻钢旋启式止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。锻钢旋启式止回阀无驱动装置。锻钢旋启式止回阀一般采用法兰连接,也可采用对焊连接。

    旋启式止回阀阀瓣绕转轴作旋转运动,其流体阻力一般小于升降式止回阀,它适用于较大口径的场合,安装位置不受限制,通常安装于水平管路,它适用与较大口径的场合。根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般使用与中等口径的场合。

锻钢旋启式止回阀产品特点

    超达研制生产的旋启式锻钢止回阀具有结构紧凑、阀瓣关闭行程短、弹簧预加载、流动阻力小、密封性能好、阀瓣阀座密封面堆焊合金等特点。

    锻钢旋启式止回阀阀瓣为旋启式,水平管道垂直管道均可安装。锻钢旋启式止回阀内部结构与截止阀相似,阀体阀盖为螺栓连接,减少外泄漏的可能,密封可靠。阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成。

锻钢旋启式止回阀标准规范

设计制造标准:API 602、GB、JB
结构长度标准:ASME B 16.10、GB/T 12221
连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

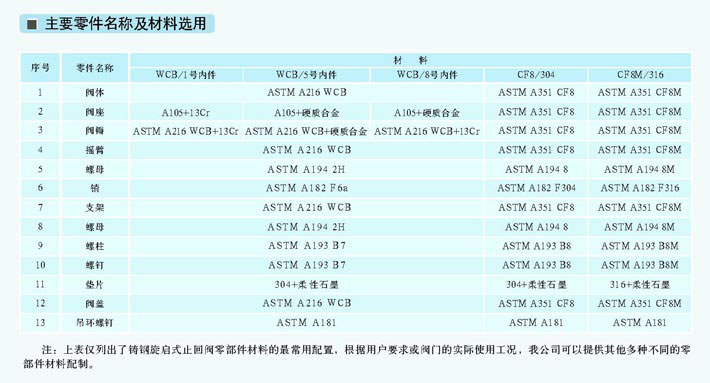

锻钢旋启式止回阀零件部件材料

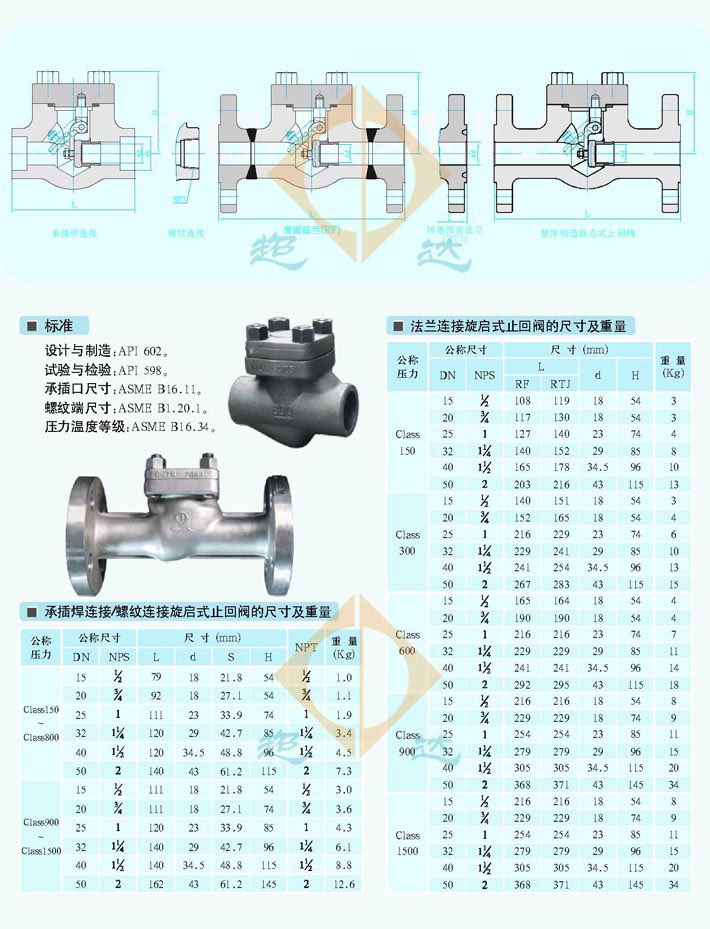

锻钢旋启式止回阀结构外形尺寸

关键词:锻钢止回阀  旋启式止回阀  止回阀
