对夹双瓣旋启式止回阀

对夹式双瓣H76型旋启结构止回阀

    超达集团专业研制生产H76型对夹双瓣旋启式止回阀等阀门产品,超达生产的H76型对夹双瓣旋启式止回阀具有结构紧凑、阀瓣关闭行程短、弹簧预加载、流动阻力小、密封性能好等特点。止回阀安装在管路系统,其主要作用是防止介质倒流,止回阀是一种依靠介质压力开启和关闭的自动阀门。

    由于旋启式止回阀阀瓣的重量,旋启式止回阀打开时,对流体的阻力相对较大。通过旋启式止回阀的流体压降要大于通过其他形式止回阀的压降。当流动方向突然变化时,阀瓣会猛烈关闭在阀座上,会引起阀座很大的磨损,并沿管道产生水锤,为克服这个问题,可以在对夹双瓣旋启式止回阀的阀瓣上安装阻尼装置,并采用金属阀座减少阀座磨损。

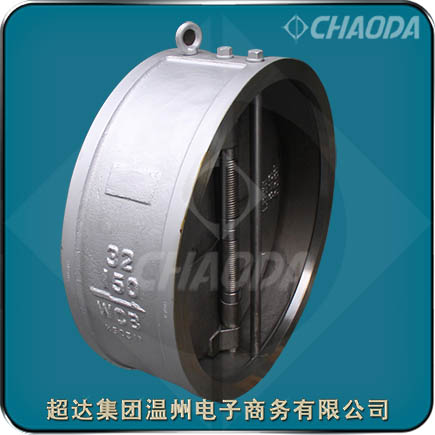

对夹双瓣旋启式止回阀

型号:H76H、H76Y、H76T1~T8等
口径:NPS1½~NPS84、DN40~DN2100
压力:Class150~Class2500、PN20~PN420
材质:碳钢、不锈钢、合金钢、双相钢
应用:石油,化工,天然气,石化,煤化工等行业
驱动:无(自动)

超达集团温州电子商务有限公司
电话: 0086-577-57755553
传真: 0086-577-57757273
郵箱: Sale@chaodavalves.com

H76型对夹双瓣旋启式止回阀产品简介

    H76型对夹双瓣旋启式止回阀适用于Class150~Class2500、PN20~PN420的各种管路上,阻止管路中的介质倒流。选用不同的材质,超达集团的H76型对夹双瓣旋启式止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

H76型对夹双瓣旋启式止回阀产品特点

    超达研制生产的H76型对夹双瓣旋启式止回阀具有以下特点:

   体积小、重量轻,其重量只有传统法兰止回阀的1/4~1/20;
   阀瓣关闭快速,水锤压力小;
   水平管道或垂直管道均可使用,安装方便;
   流道通畅、流体阻力小;
   动作灵敏、密封性能好;
   阀瓣行程短、关阀冲击力小;
   整体结构、简单紧凑、造型美观;

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进完善,先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证,并在国内头一家通过API600闸阀认证。

H76对夹双瓣旋启结构止回阀标准规范

 设计制造标准:API 594、JB/T 8937
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

对夹双瓣旋启式止回阀零件部件材料

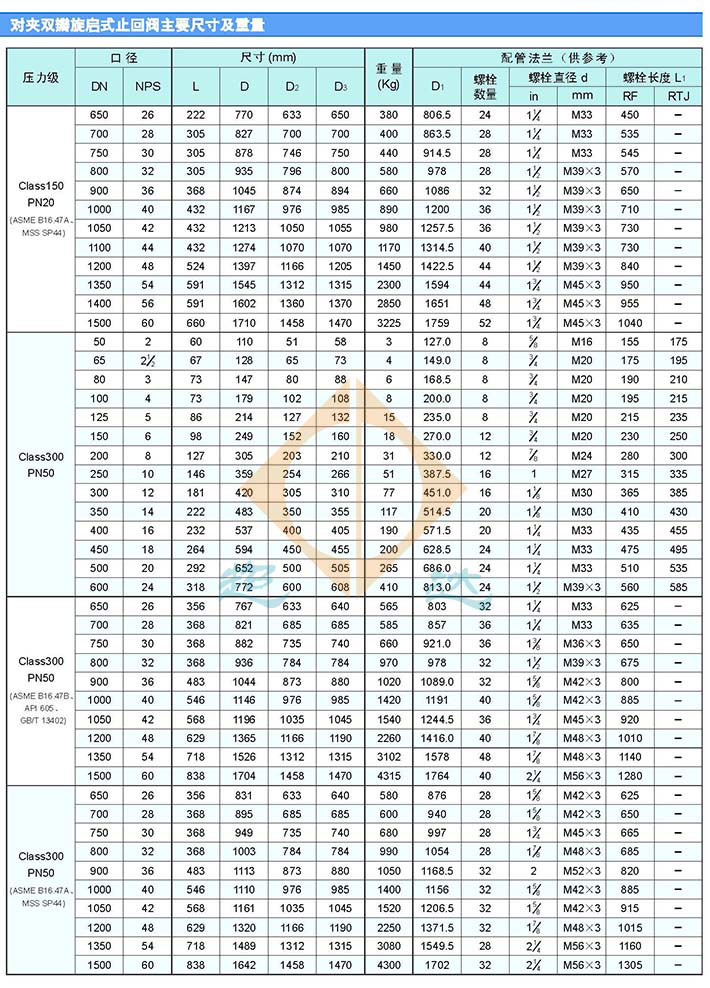

对夹双瓣旋启式止回阀结构外形尺寸

关键词:对夹式止回阀  双瓣  旋启式止回阀  止回阀
