对夹式止回阀与法兰式止回阀的对比

法兰旋启式止回阀与对夹连接止回阀的比较

对夹式与法兰式止回阀的对比

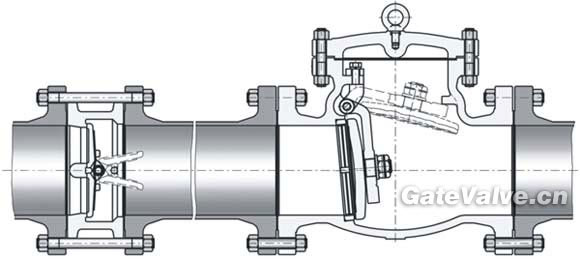

      H76型对夹式双瓣蝶形止回阀                                                  H44型法兰单瓣旋启式止回阀

对夹式止回阀与法兰单瓣旋启式止回阀的对比

结构形式H76型对夹式双瓣蝶形止回阀H44型法兰单瓣旋启式止回阀
水锤压力水锤压力小,阀瓣行程短、并有弹簧辅助关闭、关阀速度快水锤压力很大,阀瓣行程长,需要较长的关闭时间
H76型的水锤压力只有H44型的1/2~1/5
尺寸和重量结构长度很短、体积小、重量轻,便于阀门的安装、搬运、存放及管道的布置,并能大量节约材料、降低成本结构长度很长,体积笨大,重量很重
H76型的结构长度只有H44型的1/4~1/6,H76型的重量只有H44型的1/4~1/10
流体阻力流体阻力小,流体阻力系数ζ为2.6~0.7,随着阀门口径的增大,流体阻力系数减小流体阻力小,流体阻力系数ζ为1.3~3,但在低压工况下,阀瓣不能完全开启,流体阻力大。流体阻力随着阀门口径的增大而增大
安装可水平安装或垂直安装,重量轻,不必为阀门设置支座可水平安装或垂直安装,大口径阀门重量重,需设置支座
开启压力开启压力很小,阀瓣在很小的压差下就能完全打开开启压力较大,阀瓣在较大的压差下才能完全打开
可靠性阀门为整体结构,简单紧凑、阀门关闭时冲击力小,水锤压力小,阀门寿命长,可靠性高止回阀关闭时的巨大冲击力及水锤压力容易损坏阀门
