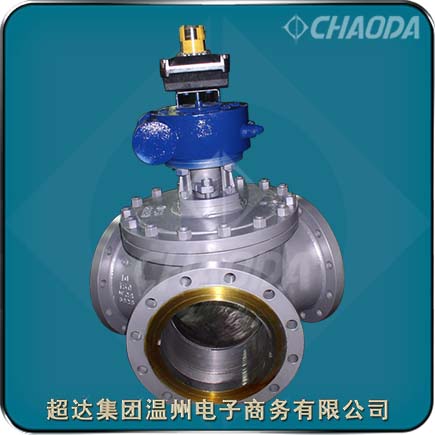

三通硬密封球阀

    超达集团专业研制生产的三通硬密封球阀具有阀门可靠性高、三通球阀流通能力大，流动阻力小、低扭矩设计等特点。

    三通硬密封球阀和法兰闸阀属于同一类阀门，它们的主要区别是关闭件的不同，三通球阀的关闭件是个球体，球体绕阀体中心线作旋转来达到的开启、关闭的一种阀门。三通硬密封球阀的球体在管路中主要用来做切断、分配和改变介质的流动方向。三通硬密封球阀的工作原理是靠旋转阀链来使阀门畅通或闭塞。三通球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

型号：Q44Y、Q45Y、Q334Y、Q644Y、Q944Y等
口径：NPS½～NPS6、DN15～DN150
压力：Class150～Class300、PN16～PN40
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

三通硬密封球阀产品简介

    三通硬密封球阀适用于Class150～Class300、PN16～PN40的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的三通硬密封球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。三通硬密封球阀的驱动方式为手动、蜗轮传动、气动或电动。三通硬密封球阀一般采用法兰连接，也可采用对焊连接。

    三通硬密封球阀，型号：Q44HY，Q45HY，三通硬密封球阀有T型和L型。T型三通球阀能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型三通球阀只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

三通硬密封球阀产品特点

    超达研制生产的三通硬密封球阀具有阀门可靠性高、三通球阀流通能力大，流动阻力小、低扭矩设计等特点。

1、三通硬密封球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。

2、三通硬密封球阀球芯分T型和L型，使用寿命长，流通能力大，阻力小。

3、球阀按作用式分单作用和双作用两种型式，单作用式，一旦动力源发生故障时，球阀将处于控制系统要求的状态。

三通硬密封球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 21385
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20615、HG/T 20592、JB/T 74～90
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

三通硬密封球阀零件部件材料

三通硬密封球阀结构外形尺寸
