平板闸阀是关闭件为平行闸板的滑动阀门,按关闭件区分为单闸板平板闸阀和带有撑开机构的双闸板平板闸阀。平板阀的闸板向阀座的压紧力由浮动闸板或阀座的介质压力来控制。

中国阀门网

平板闸阀系列有输油管线平板阀,带导流孔和无导流孔平板闸阀

平板闸阀系列

    超达集团平板闸阀系列有输油管线平板阀,带导流孔和无导流孔平板闸阀等阀门产品,平板闸阀工作原理如下:

    当阀门内部压力相当时,○型圈施加预紧力造成足够的密封比压,形成阀座PTFE密封圈与闸板的密封;每次阀门开启或关闭时,阀座密封圈同时清洁闸板表面。

    当阀门处于管道施加压力时,压力作用使闸板紧贴于阀座PTFE密封圈上,并压缩至闸板碰到阀座硬密封上,这样,就形成了软硬双重密封--先是PTFE对金属密封;再是金属对金属密封。同时,阀座被推至阀体凹槽,○型圈防止阀座背后介质泄漏。

    当阀体压力与管道压力平衡后,形成上游密封。管道压力同时作用于上游阀座背面,使其移离阀体凹槽,形成PTFE对金属的密封;同时,○型圈与阀体凹槽面形成紧密的密封,防止阀座背后介质泄漏。

    阀门自动释放体内过量的压力。由于热膨胀效应,当阀体压力超过管道压力时,上游阀座被强制推入阀体凹槽内,同时阀体内过量的压力瞬间在阀座与闸板之间释放到管道中。

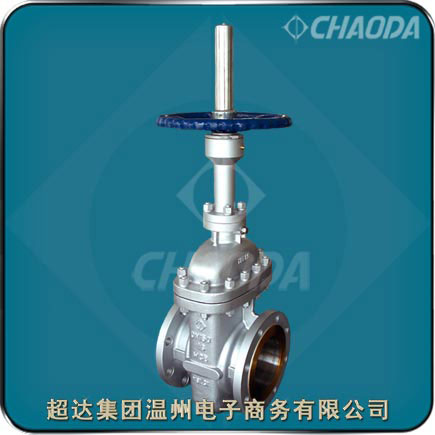

平板闸阀

型号:Z43H、Z44H、Z83Y、Z63Y、Z64Y等

口径:DN25~DN100
压力:PN16~PN450
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

超达集团温州电子商务有限公司
电话: 0086-577-57755553
传真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

平板闸阀产品简介

    平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀,则两闸板见的撑开机构可以补充这一压紧力。

    平板闸阀适用于Class150~Class1500、PN16~PN160的各种管路上,用于截断或接通管路中的介质。通过选择碳钢、不锈钢、合金钢等阀门材质,超达集团的平板闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。平板闸阀的驱动装置可选用手动、蜗轮传动、气动或电动。平板闸阀一般采用法兰连接,也可采用对焊连接。

    平板闸阀的优点

    流阻小,不缩口的其流阻与短只管的流阻相仿。带导流孔的平板闸阀安装在管路上还可直接用清管器进行清管。由于闸板是在两阀座面上滑动,因此平板闸阀也能适用于带悬浮颗粒的介质、平板闸阀的密封面实际上是自动定位的。阀座密封面不会受到阀体热变形的损坏。而且即使平板闸阀在冷状态下关闭,阀杆的热伸长也不会使密封面受到过载。同时当平板闸阀关闭时,无导流孔的平板闸阀亦不要求闸板的关闭位置有较高的精度,因此电动平板阀可用行程来控制启闭位置。

    平板闸阀的缺点

    当介质压力低时,平板闸阀金属密封面的密封力不足以达到满意的密封。相反当介质压力高时,如果密封面不用系统介质或外来介质润滑时,经常启闭就可能使密封面磨损过大。另一个不足是,在圆形流道上横向运动的圆形闸板只有当它处在阀门关位置的50%时,这种阀门对流量的控制才较敏感。而且闸板在却断高速和高密度介质流时,会产生剧烈振动。如果将阀座做成V形通口并和闸板紧密的导向,则它也可用作节流。

平板闸阀产品特点

   双向密封——阀座采用○型密封圈和施加预紧力的浮动阀座结构,使阀门进出口双向均可密封。
    双重密封——阀座密封面上镶嵌PTFE,具有PTFE对金属密封和金属对金属密封的双重密封效果。
   紧急密封——密封部位设置油封结构,在密封遭破坏的情况下也可以安全运行。

   自动泄压——上下游浮动阀座密封结构,自动释放阀体内过量的压力,保障设备安全运行。
    行程指示——设置行程指示机构,启闭情况一目了然。
    驱动灵活——驱动方式有手动、伞齿轮传动、气动、液动或电动,可实现远距离控制和自动化操作。

   阀杆加长——阀杆可加长,以适用于埋地及低温工况。
    全通径——全通径、低流阻设计,带导流孔平板闸阀可管线通球清扫。
    全天候——整体全封闭结构,防护性能好,设置阀杆保护罩,可适应全天候要求。

   免维护——液压密封控制原理,无填料结构,开、关极为轻便,免除经常性的动密封维护,且密封可靠。
    可排污——平板闸阀的阀体底部设有排放孔,便于排污。

平板闸阀标准规范

 设计制造标准:JB/T 5298、GB 12234、API 6D
 结构长度标准:ASME B 16.10、JB/T 5298、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9113、JB/T 79
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

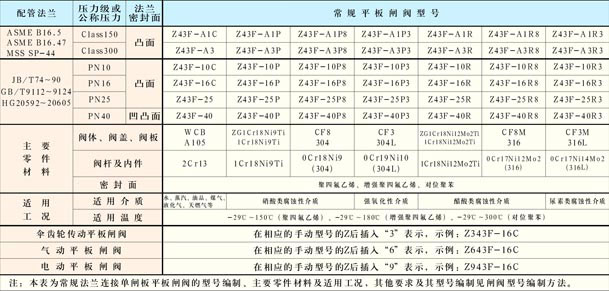

平板闸阀零件部件材料
